Установка для очистки сточных вод

Установка для очистки сточных вод

Иллюстрации

Показать все

Реферат



Установка содержит съемную камеру улавливз.нмя крупнодисперсных примесей, отстойник с наклонным днищем, камеру сбора нефтепродуктов, фильтр тонкой очистки , резервуар чистой воды и насос. Отличительной особенностью установки является то, что она снабжена коалисцирующим фильтром, установленным в отстойнике , фильтром очистки от механических примесей и коалисцирующим фильтром тонкой очистки, последовательно установленными перед фильтром тонкой очистки, при этом фильтр очистки от механических примесей размещен в камере осветленной воды, насос установлен после коалисцирующего фильтра тонкой очистки, камера улавливания крупнодисперсных механических примесей размещена в отстойной камере и установлена наклонно, а камера сбора нефтепродуктов размещена в камере осветленной воды и выполнена в виде полупогруженной неравнобочной трапецеидальной ячейки (перегородки), меньшее основание которой направлено к днищу отстойника . 2 з.п.ф-лы, 1 ил.

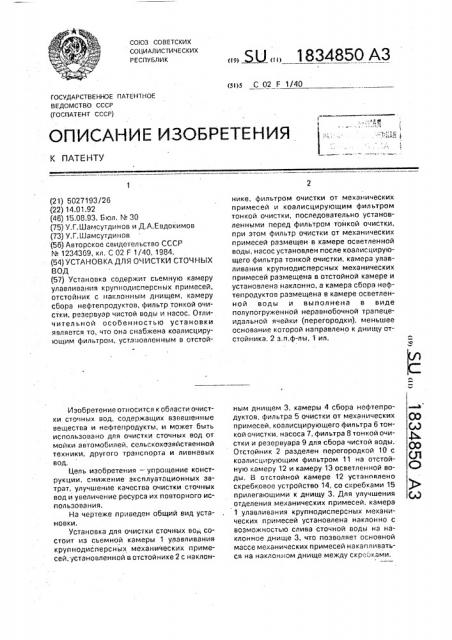

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s С 02 F 1/40

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5027193/26 (22) 14.01.92 (46) 15.08.93. Бюл. N. 30 (75) У.Г.Шамсутдинов и Д,А.Евдокимов (73) У.Г.Шамсутдинов (56) Авторское свидетельство СССР

N . 1234369, кл, С 02 F 1/40, 1984. (54) УСТЛН08КА ДЛЯ ОЧИCTКИ СТОЧнblX

ВОД (57) Установка содержит сьемную камеру улавливания крупнодисперсных примесей, отстойник с наклонным днищем, камеру сбора нефтепродуктов, фильтр тонкой очистки. резервуар чистой воды и насос. Отличительной особенностью установки является то, что она снабжена коалисцирующим фильтром, устл..ювленным в отстойИзобретение относится к области очистки сточных вод, содержащих взвешенные вещества и нефтепродукты, и может быть использовано для очистки сточных вод от мойки автомобилей, centñêîxàçÿéñòâåííîé техники, другого транспорта и ливневых вод.

Цель изобретения — упрощение конструкции, снижение эксплуатационных затрат, улучшение качества очистки сточных вод и увеличение ресурса их повторного использования.

На чертеже приведен общий вид установки.

Установка для очистки сточных во„состоит из съемной камеры 1 улавливания крупнодисперсных механических примесей, установленной в отстойнике 2 с наклон Ы,, 1834850 А3 нике, фильтром очистки от механических примесей и коалисцирующим фильтром тонкой очистки, последовательно установленными перед фильтром тонкой очистки, при этом фильтр очистки от механических примесей размещен в камере осветленной воды, насос установлен после коалисцирующего фильтра тонкой очистки, камера улавливания крупнодисперсных механических примесей размещена в отстойной камере и установлена наклонно, а камера сбора нефтепродуктов размещена в камере осветленной воды и выполнена в виде полупогруженной неравнобочной трапецеидальной ячейки (перегородки), меньшее основание которой направлено к днищу отстойника, 2 з.п.ф-лы, 1 ил. ным днищем 3, камеры 4 сбора нефтепродуктов, фильтра 5 очистки от механических примесей, коалисцирующего фильтра 6 тонкой очистки, насоса 7, фильтра 8 тонкой очистки и резервуара 9 для сбора чистой воды.

Отстойник 2 разделен перегородкой 10 с коалисцирующим фильтром 11 на отстойную камеру 12 и камеру 13 осветленной воды. В отстойной камере 12 установлено скребховое устройство 14, со скребками 15 прилегающими к днищу 3. Для улучшения отделения механических примесей, камера

1 улавливания крупнодисперсных механических примесей установлена наклонно с возможностью слива сточной воды на наклонное днище 3, что позволяет основной массе механических примесей накапливаться на наклонном днище между скребками.

1834850

Камера 13 осветленной воды разделена камерой 4 сбора нефтепродуктов на секцию

16 накопления нефтепродуктов и секци1о 17 осветленной воды. Для улучшения условий накопления нефтепродуктов в секции 16 камера 4 выполнена в виде полупогруженной неравнобочной трапецеидальной ячейки, меньшее основание которой направлено к днищу отстойника. Сбор и отвод нефтепродуктов с поверхности воды осуществляется устройствами 18, установленными как в секции 16 так и в отстойной камере 12.

Фильтр 5 размещен в приямке 19 камеры осветленной воды 13 и, для обеспечения его регенерации обработки током воды каждый. раз после выключения насоса 7, установлен ниже уровня коалисцирующего фильтра 6.

Коалисцирующий фильтр 6 выполнен в виде последовательно размещенных в корпусе гидрофобной 20 и гидрофильной 21 загрузок. Для устранения повторного диспергирования частиц нефтепродуктов в воде насосом 7. Фильтр 8 тонкой очистки представляет собой насыпной фильтр, где в качестве фильтрующей загрузки может быть использован мелкий гравий, песок, активированный уголь или их комбинация.

Отстойник 2, фильтры 6 — 8 и резервуар 9 соединены между собой системой трубопроводов 22, 23. Для регенерации фильтрующей загрузки от нефтепродуктов установка через вентиль 24 соединена с паропроводом 25. Резервуар 9 чистой воды через вентиль 26 соединен с водопроводом

27, из которого осуществляется наполнение установки водой и поддержание ее заданного уровня в отстойнике 2, Для управления установкой установлены вентили 28-39, Установка работает следующим образом.

Сточная вода иэ лотка 40 поступает в съемную камеру 1, где улавливаются крупнодисперсные механические примеси. Из камеры 1 сточная вода переливается на наклонное днище 3 отстойника 2, где механические примеси оседают и накапливаются между скребками 15, а наиболее крупные частицы нефтепродуктов всплывают на поверхность, Далее сточная вода через коалисцирующий фильтр 11 перетекает в камеру 13, При прохождении фильтра 11 мелкие частицы нефтепродуктoB задер>киваются фильтру>ощим материалом фильтра, укрупня|отся и всплывают в отсеке 1б камеры 13, где и накапливаются в верхней части.

Вода же опускается вниз, проходит под камерой 4 сбора нефтепродуктов, где дополнительно освобо>кдается от механических примесей, поступает в приямок 19. Из приямка 19 сточная вода под воздействием на50

55 к работе. Поддержание уровня воды в отстойнике 2 осуществляется водой из резервуара 9 через вентили 28, 31. Подпитка резервуара водой осуществляется из водопровода 27 через вентиль 26.

Предложенное исполнение установки позволяет упростить ее конструкцию, уменьшить производственные площади занимаемые установкой, снизить эксплуатационные затраты, путем введения режима регенерации фильтров, улучшить качество соса 7 через фильтр 5 и вентиль 32 поступает в коалисцирующий фильтр 6 тонкой очистки, где, пройдя гидрофобный слой 20, окончательно освобо>кдается от нефтепродуктов, которые накапливаются в верхней части фильтра, Вода насосом 7 через вентиль 35 подается на фильтр 8 тонкой очистки, откуда очищенная вода через вентиль 37 поступает в резервуар 9 для повторного использова10 ния или через вентиль 36 в канализацию в случае очистки ливневых вод.

Осадок из сьемной камеры 1 периодически выгружается любым известным грузоподьемным устройством на песковую

15 площадку или в автомобиль.

Осадок, накопившийся на днище 3 отстойника 2, захватывается скребковым устройством 14 и выгружается в грузовой контейнер 41, размещенный в приямке 42.

Иэ контейнера 41 осадок грузоподьемным устройством совместно с осадком из каме.ры 1 отправляется на песковую площадку, Накопившиеся на поверхности воды нефтепродукты иэ отстойной камеры 12 и секции 16 через устройство 18 отводится в камеру 4 сбора нефтепродуктов, откуда периодически отбираются и направляются на регенерацию. Накопившиеся нефтепродукты в верхней части фильтра 6 периодически

30 отводятся через устройство сбора 43 и вентиль 39 s камеру 4.

Коалисцирующий фильтр 11 периодически извлекается на регенерацию или заменяется новым, Фильтр 5 регенерируется

35 обратным током жидкости всякий раз после остановки насоса 7.

Для регенерации фильтров 6 и 8 тонкой очистки вентили 32, 35, 37, 38 закрываются.

Открываются вентили 29, 30, 33, 34. Через

40 вентиль 24 и трубопровод 22 на фильтры подается пар, который удаляет.из фильтрующей загрузки нефтепродукты. Продукты регенерации по трубопроводу 23 отводятся в отстойную камеру 12. После продувки паром на фильтры из резервуара 9 через вентиль 28 подается вода на промывку.

После окончания промывки вентили 28, 29. 30, 33, 34 закрываются, а вентили 32, 35. 37, 38 открываются. Установка снова готова

1834 85G

Составитель Э.Рндреева

Техред М.Моргентал . Корректор В.Петраш

Редактор

Заказ 2702 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101, очистки воды за счет использования поессфильтров тонкой очистки. Это,в свою очередь, позволяет увеличить ресурс повторного использования воды и сократить расход последнего.

Формула изобретения

1. Установка для очистки сточных вод, содержащая сьемную камеру улавливания крупнодисперсных механических примесей, отстойник с наклонным днищем, камеры сбора нефтепродуктов, фильтр тонкой очистки, резервуар чистой воды и насос, о тл и ч а ю щ а я с я тем. что установка снабжена коалисцирующим фильтром, установленным в отстойнике и разделяющим последний на отстойную камеру и камеру осветленной воды, скребковым устройством, установленным в отстойной камере, фильтром очистки от механических примесей и коалисцирующим фильтром тонкой очистки, последовательно установленными перед фильтром тонкой очистки, при этом фильтр очистки от механических примесей размещен в камере осветленной воды, насос установлен после коалисцирующего фильтра тонкой очистки, камера улавлива5 ния крупнодисперсных механических примесей размещена в отстойной камере и установлена наклонно с возможностью слива сточной воды на наклонное днище. а камера сбора нефтепродуктов размещена в

10 камере осветленной воды и выполнена в виде полупогруженной неравнобочной трапецеидальной ячейки, меньшее основание которой направлено к днищу отстойника.

2. Установка по и. 1, отличающаяся

15 тем, что коалисцирующий фильтр тонкой очистки выполнен в виде последовательно размещенных в корпусе гидрофобной и гидрофильной загрузок.

3. Установка поп. 1, отличающаяся

20 тем, что фильтр очистки от механических примесей установлен ниже уровня коалисцирующего фильтра тонкой очистки.
