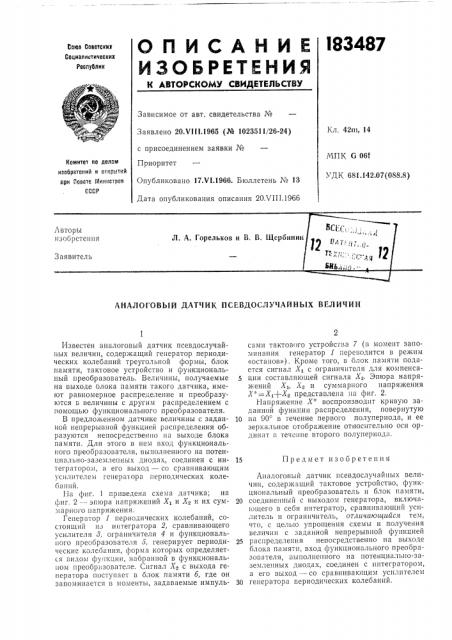

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соаетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42ш, 14

Заявлено 20Х1!1.1965 (№ 1023511/26-24) с присоединением заявки №

Приоритет

МПК 6 06f

УДК 681.142.07(088.8) Комитет по делам иаобретеиий и открь1тий при Совете Мииистроа

СССР

Опубликовано 17.Ч1.1966. Бюллетень № 13

Дата опубликования описания 20Л П1.1966

АНАЛОГОВЫЙ ДАТЧИК ПСЕВДОСЛУЧАЙНЫХ ВЕЛИЧИН

Известен аналоговый датчик псевдослучайных величин, содержащий генератор периодических колебаний треугольной формы, блок памяти, тактовое устройство и функциональный преобразователь. Величины, получаемые на выходе олока памяти такого датчика, имеют равномерное распределение и преобразуются в величины с другим распределением с помощью функционального преобразователя.

В предло кенном датчике величины с заданной непрерывной функцией распределения образуются непосредственно на выходе блока памяти. Для этого в нем вход функционального преобразователя, выполненного на потенциально-заземленных диодах, соединен с интегратором, а его выход — со сравнивающим уси:штелем генерм ора периодических колеба1Iии.

На фиг. 1 приведена схема датчика; на фиг. 2 — эпюра напряжений Х, и Х: и их суммарного напряжения.

Генератор 1 периодических колебаний, состоящий нз интегратора 2, сравнивающего усилителя 8, ограничителя 4 и функционального преобразователя 5, генерирует периодические колебания, форма которых определяется видом функции, набранной в функциональцом преобразователе. Сигнал Х» с выхода генератора поступает в блок памяти б, где он запоминается в моменты, задаваемые импульсами тактового устройства 7 (в момент запоминания генератор 1 переводится в режим

«останов»). Кроме того, в блок памяти подается сигнал Х1 с ограничителя для компенсации составляющей сигнала Х». Эпюра напряжений Хь Хе и суммарного напряжения

Х =Х +Ха представлена па фиг. 2.

Напряжение Х " воспроизводит кривую заданной функции распределения, повернутую

1о па 90 в течение первого полупериода, и ее зеркальное отображение относительно оси ординат в течение второго полупернода, 15 Предмет изобретения

Аналоговый датчик псевдослучайных величин, содержащий тактовое устройство, функциональный преобразователь и блок памяти, 20 соединенный с выходом генератора, включающего в себя интегратор, сравнивающий усилитель и ограничитель, отличающийся тем, что, с целью упрощения схемы и получения величин с заданной непрерывной функцией

25 распределения непосредственно на выходе блока памяти, вход функционального преобразователя, выполненного на потенциально-заземленных диодах, соединен с интегратором, а его выход — со сравнивающим усилителем

30 генератора периодических колебаний.

183487 ! юг 7 иг. 2
