Реферат



Использование: изобретение относится к способам нанесения декоративных покрытий на стекло и может быть использовано для достижения архитектурных эффектов в строительной промышленности, при производстве мебели и т.д. Сущность изобретения: покрытие состоит из двух слоев, первый из которых выполнен из титана или нитрида титана толщиной 3-150 нм, а второй из двуокиси титана толщиной 10-120 нм. Регулированием толщины слоев в указанных интервалах можно получить практически любой желаемый цвет и заданный коэффициент светопропускания. 5 з.п. ф-лы. 1 табл.

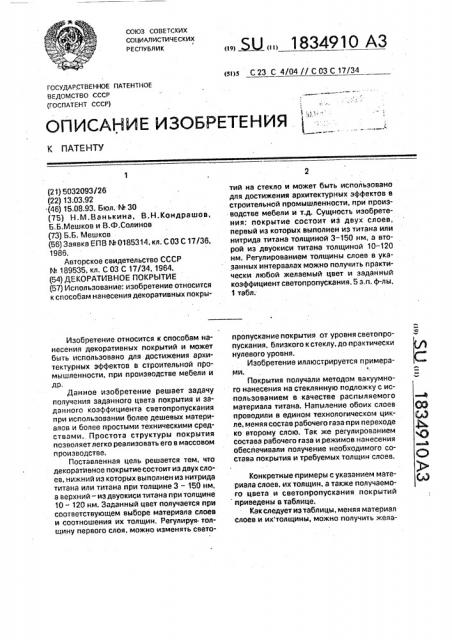

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5032093/26 (22) 13;03.92 .(46) 15,08.93. Бюл. М 30 (75) Н.M.8 à H ькина, В.Н. Кондрашов, Б,Б.Мешков и В.Ф.Солинов (73) Б.Б, Мешков (56) Заявка Е П В 3Ф 0185314, кл. С 03 С 17/36, 1986.

Авторское свидетельство СССР и 189535, кл. С 03 С 17/34, 1964. (54) ДЕКОРАТИВНОЕ ПОКРЫТИЕ (57) Использование: изобретение относится к способам нанесения декоративных покрыИзобретение относится к способам нанесения -декоративных покрытий и может быть использовано для достижения архитектурных эффектов в строительной промышленности, при производстве мебели и дР

Данное изобретение решает задачу получения заданного цвета покрытия и заданного коэффициента светопропускания при использовании более дешевых материалов и более простыми техническими средствами. Простота структуры покрытия позволяет легко реализовать его в массовом производстве.

Поставленная цель решается тем, что декоративное покрытие состоит из двух слоев, нижний из которых выполнен из нитрида титана или титана при толщине 3 — 150 нм, а верхний — издвуокисититана притолщине

10 — 120 нм. Заданный цвет получается при соответствующем выборе материала слоев и соотношения их толщин. Регулируя- толщину первого слоя, можно изменять свето Ж, 1834910 АЗ (505 С 23 С 4/04 // С 03 С 17/34 тий на стекло и может быть использовано для достижения архитектурных эффектов в строительной промышленности, при производстве мебели и т.д. Сущность изобретения: покрытие состоит из двух слоев, первый из которых выполнен из титана или нитрида титана толщиной 3-150 нм, а второй из двуокиси титана толщиной 10-120 нм. Регулированием толщины слоев в указанных интервалах можно получить практически любой желаемый цвет и заданный коэффициент светопропускания. 5 з,п. ф-лы, 1 табл. пропускание покрытия от уровня светопропускания, близкого к стеклу, до практически нулевого уровня.

Изобретение иллюстрируется примерами.

Покрытия получали методом вакуумного нанесения на стеклянную подложку с использованием в качестве распыляемого материала титана. Напыление обоих слоев проводили в едином технологическом цикле, меняя состав рабочего газа при переходе ко второму слою. Так же регулированием состава рабочего газа и режимов нанесения обеспечивали получение необходимого состава покрытия и требуемых толщин слоев.

Конкретные примеры с указанием материала слоев, их толщин, а также получаемого цвета и светопропускания покрытий приведены в таблице.

Какследуетизтаблицы, меняя материал слоев и их толщины, можно получить жела1834910

2, Покрытие по и. 1, о т л и ч а ю щ е ес я тем, что для получения синего цвета первый слой выполнен из титана, а толщина второго слоя составляет 50-70 нм.

3. Покрытие по и. 1, о т л и ч а ю щ е ес я тем, что для получения красного цвета первый слой выполнен из титана, а толщина второго слоя составляет 100-120 нм.

Составитель H.aàíüêèíà

Техред М.Маргентал Корректор П.Гереши

Редактор О,Павлова

Заказ 2705 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 емый цвет покрытия и желаемое светопропускание в видимой области спектра.

Практически можно реализовать широкую гамму цветов различной насыщенности ° ВОзможность регулирования светопропускания позволяет подбирать покрытия по яркости в соответствии с окраской изделий, в которых они используются, Например, .под тон окраски автомобилей, мебели. 10

Средства, используемые для получения покрытий, просты.и доступны при массовом производстве.

Формула изобретения

1. Декоративное покрытие, состоящее 15 иэ geyx слоев, первый из которых выполнен из титеисодер)кащвго материала, а второй — из.двуокиси титана, о т л и ч а ю щ е е с я тем,.мю в качестве титансодержащего матереееа используют титан или нитрид титана 20

Жри:-ямщине первого слоя 3-150 нм, а толщина слоя из двуокиси титана составляет

10 — t20 нм.

4, Покрытие по-и. 1, о т л и ч а ю щ е ес я тем, что для получения зеленого цвета первый слой выполнен из нитрида титана, а толщина второго слоя составляет 50-60 нм, 5.Пркрытие поп, 1, отл ич а ю щеес я тем, что для получения желтого цвета первый слой выполнен из нитрида титана, а толщина второго слоя составляет 70-80 нм.

6. Покрытие по пп, 1 — 5, о т л и ч а ю щ ее с я тем, что для получения покрытия со светопропусканием в видимой области спектра 5-607; толщина первого слоя составляет 3-30 нм.
