Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧ Е С КИХ

РЕСПУБЛИК (51)5 F 16 Н 7/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4922791/28 . (22) 29.03.91 (46) 15.08.93. Бюл. М 30 (76) В,Н.Скорубский (56) Решетов Д.Н, Детали машин. M. Машиностроение, 1989, с.267.

Авторское свидетельство СССР

hh 11000044669944, кл. F 16 Н 7/00, 1978. (54) П Е P ЕД.АЧ Я С Б Е С КО Н Е Ч Н Ы М ГИ БКИМ ЭЛЕМЕНТОМ

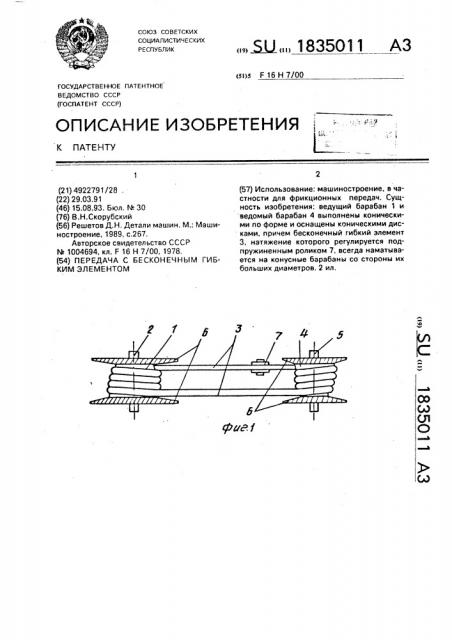

„„. Ж„„1835011 АЗ (57) Использование; машиностроение, в частности для фрикционных передач. Сущность изобретения: ведущий барабан 1 и ведомый барабан 4 выполнены коническими по форме и оснащены коническими дисками, причем бесконечный гибкий элемент

3, натяжение которого регулируется подпружиненным роликом 7, всегда наматывается на конусные барабаны со стороны их больших диаметров. 2 ил.
