Использование: асинхронные электродвигатели со сферической поверхностью статора и ротора в системах электропривода повышенной надежности. Сущность изобретения: асинхронный электродвигатель содержит статор с сердечником, имеющий сферическую поверхность, ротор с короткозамкнутой обмоткой, вал на одном конце которого размещен самоцентрирующийся подшипник. 4 ил.

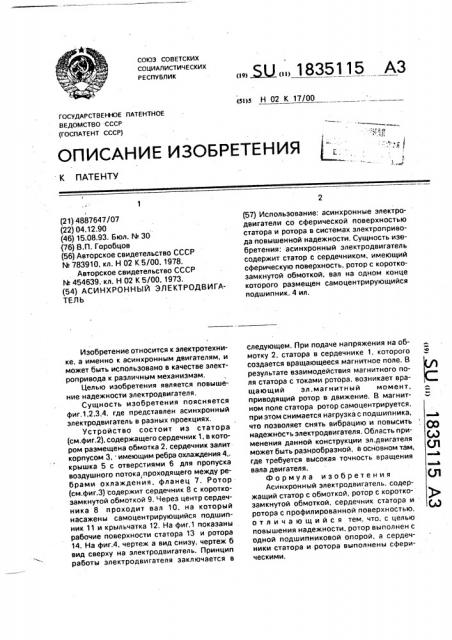

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)з Н 02 К 17/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО .СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
-.ъ
И (21) 4887647/07 (22) 04.12.90 (46) 15.08.93. Бюл. 3Ф 30 (76) В.П. Горобцов (56) Авторское свидетельство СССР
ЬЬ 783910, кл. Н 02 К 5/00. 1978.
Авторское свидетельство СССР
hh 454639, кл. H 02 К 5/00, 1973. (54) АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Изобретение относится к электротехнике, а именно к асинхронным двигателям, и может быть использовано в качестве электропривода к различным механизмам.
Целью изобретения является повышение надежности электродвигателя.
Сущность изобретения поясняется фиг.1,2,3,4, где представлен асинхронный электродвигатель в разных проекциях.
Устройство состоит из статора (см.фиг.2), содержащего сердечник 1, в котором размещена обмотка 2. сердечник залит корпусом 3. имеющим ребра охлаждения 4,. крышка 5 с отверстиями 6 для пропуска воздушного потока. проходящего между ребрами охлаждения, фланец 7. Ротор (см.фиг.3) содержит сердечник 8 с короткозамкнутой обмоткой 9. Через центр сердечника 8 проходит вал 10. на который насажены самоцентрирующийся подшипник 11 и крыльчатка 12. На фиг.1 показаны . рабочие поверхности статора 13 и ротора
14. На фиг.4, чертеж а вид снизу, чертеж б вид сверху на электродвигатель. Принцип работы электродвигателя заключается в
„, Бц,, 1835115 АЗ (57) Использование: асинхронные электродвигатели со сферической поверхностью статора и ротора в системах электропривода повышенной надежности. Сущность изобретения: асинхронный электродвигатель содержит статор с сердечником, имеющий сферическую поверхность, ротор с короткоэамкнутой обмоткой, вал на одном конце которого размещен самоцентрирующийся подшипник, 4 ил, следующем. При подаче напряжения на обмотку 2, статора в сердечнике 1, которого создается вращающееся магнитное поле, В результате взаимодействия магнитного поля статора с токами ротора, возникает вращающий эл.магнитный момент, приводящий ротор в движение. В магнитном поле статора ротор самоцентрируется, при этом снимается нагрузка с подшипника, что позволяет снять вибрацию и повысить надежнос ь электродвигателя. Область применения данной конструкции эл.двигателя может быть разнообразной, в основном там, где требуется высокая точность вращения вала двигателя.
Формула изобретения
Асинхронный электродвигатель, содержащий статор с обмоткой, ротор с короткозамкнутой обмоткой, сердечник статора и ротора с профилированной поверхностью, отличающийся тем, что, с целью повышения надежности, ротор выполнен с одной подшипниковой опорой, а сердечники статора и ротора выполнены сферическими.
