I835I8

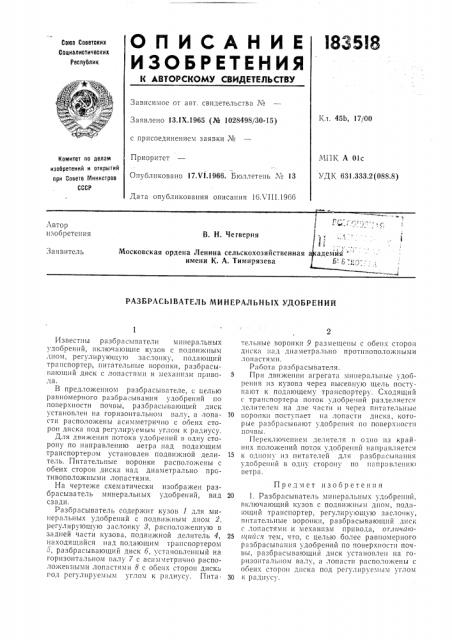

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 13.IX.1965 (№ 1028498/30-15) с присоединением заявки №
Приоритет
Опубликовано 17 т/1.1966. Бюллетень М 13
К. t. 45b, 17/00
МПК А 01с
УДК 631.333.2(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 16 VIII 1966
Автор изобретения
В. Н. Чегверня
Московская ордена Ленина сельскохозяйственная имени К. А. Тимирязева
Заявитель
РАЗБРАСЬ1ВАТЕЛЬ МИНЕРАЛЬНЬ1Х УДОБРЕНИЙ
Известны разбрясыватели минеральных удобрений, включающие кузов с подвижным дном, регулирующую заслонку, подающий транспортер, питательные воронки, разбрасывающий диск с лопастями и механизм привода.
В предложенном разбрасызятеле, с целью равномерного разбрасывания удобрений по поверхности почвы, разбрасывающий диск установлен на горизонтальном валу, а лопасти располо>кены асимметрично с ооеих сторон диска под регулируемым углом к радиусу.
Для движения потока удобрений в одну сторону по направлению ветра над подающим транспортером установлен подвижной делитель. Питательные воронки расположены с обеих сторон диска над диаметрально противоположными лопастями.
На чертеже схематически изображен разбрасыватель минеральных удобрений, вид сзади.
Разбрасыватель содержит кузов 1 для минеральных удобрений с подви>кным дном 2, регулирующую заслонку 8, расположенную в задней части кузова, подвижной делитель 4, находящийся над подающим транспортером я, разбрасывающий диск 6, уст",íîâëåííûé на горизонтальном валу 7 с асимметрично распо.тоженными лопастями 8 с ооенх сторон диска под регулируемым углом к радиусу. Питательные воронки 9 размещены с обеих сторон диска няд диаметрально протнвополо>кными лопастями.
Ряоота разбрасывателя.
При движении агрегата минеральные удобрения нз кузова через высевную щель поступают к подающему транспортеру. Сходящшй с транспортера поток удобре.шй разделяется делителем на две части н через питательные
10 ьоронки поступает на лопасти диска, которые разбрасывают удобрения по поверхности почвы.
Переключением делителя в одно нз крайних положений поток удобрений направляется
15 к одному из питателей для разбрасывания удоореннй в одну сторону по направлению ветра.
Предмет изобретения
20 1. Разбрасыватель минеральных удсбреннй, включающий кузов с подвижным дном, подяощнй транспортер, регулнру:.ощую заслонку, питательные воронки, разбрасывающий диск с лопастями и механизм привода, от.тчаю25 цийся тем, что, с целью более равномерного разбрасывания удобрений по поверхности почвы, разбрасывающий диск установлен на горизонталыюм валу, а лопасти рясполо>кены с обеих сторон диска под регулируемым углом
30 к радиусу.
)Ч3518
Составитель Ю. Федоров
Редактор Т. Рыбалова Техред Г. Е. Петровская
Корректоры: В. В. Крылова и Л. С. Корик
Заказ 2269/15 Тираж 650 Формат бум. 60);90 /s Объем 0,13 изд. л. Подписное
ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4 1 ипографня, пр, Сапунова, 2
2, Разбрасыватель по и. 1, от гггиа/оцггйгс;г тем, что, с целью направления потока удобрений в одну сторону по направлению ветра, над подающим транспортером установлен под вижный делитель.
3, Разбрасыватель по п. 1, отлтп/ощггггстг гем, что питательные воронки расположены с обеих споров диска над диаметрально противополо кньгми лопастями.
4. Разбрасыватель удобреншй по п. 1, отлггчагоигийся тем, что лопасти разбрасывающего диска расположены асимметрично.
