Реферат



Использование: градостроительство. Сущность изобретения: фонтан снабжен размещенным на всасывающем трубопроводе соплом с подпружиненной заслонкой, связанной со средством выброса струи. Средство выброса выполнено в виде кулачкового механизма, соединенного с электродвигателем . 1 ил.

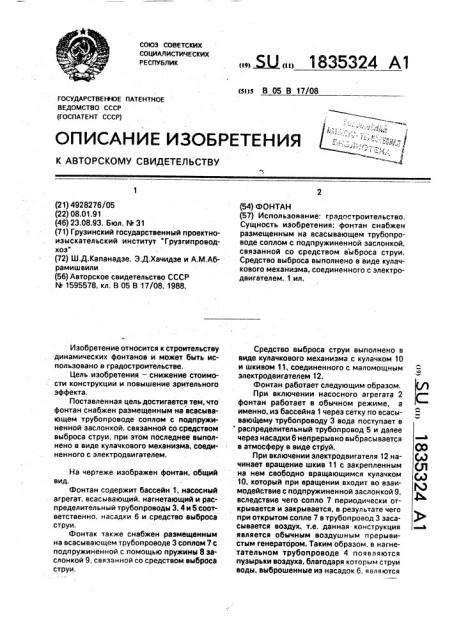

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 05 В 17/08

ГОСУДАРСТВЕНЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4928276/05 (22) 08.01,91 (46) 23.08.93. Бюл. N. 31 (71) Грузинский государственный проектноизыскательский институт "Грузгипроводхоз" (72) Ш.Д.Капанадзе, Э.Д,Хачидзе и А.M.Aáрамишвили (56) Авторское свидетельство СССР

М 1595578, кл. В 05 В 17/08, 1988.

Изобретение относится к строительству динамических фонтанов и может быть использовано в градостроительстве.

Цель изобретения — снижение стоимости конструкции и повышение зрительного эффекта.

Поставленная цель достигается тем, что фонтан снабжен размещенным на всасывающем трубопроводе соплом с подпружиненной заслонкой, связанной со средством выброса струи, при этом последнее выполнено в виде кулачкового механизма, соединенного с электродвигателем.

На чертеже изображен фонтан, общий вид, Фонтан содержит бассейн 1, насосный агрегат, всасывающий, нагнетающий и распределительный трубопроводы 3, 4и5соответственно, насадки 6 и средство выброса струи, Фонтак также снабжен размещенным на всасывающем трубопроводе 3 соплом 7 с подпружиненной с помощью пружины 8 заслонкой 9, связанной со средством выброса струи.

„„Я „„1835324 А1 (54) ФОНТАН (57) Использование; градостроительство.

Сущность изобретения: фонтан снабжен размещенным на всасывающем трубопроводе соплом с подпружиненной заслонкой, связанной со средством выброса струи.

Средство выброса выполнено в виде кулачкового механизма, соединенного с электродвигателем. 1 ил.

Средство выброса струи выполнено в виде кулачкового механизма с кулачком 10 и шкивом 11, соединенного с маломощным электродвигателем 12.

Фонтан работает следующим образом.

При включении насосного агрегата 2 фонтан работает в обычном режиме, а именно, из бассейна 1 через сетку по всасывающему трубопроводу 3 вода поступает в распределительный трубопровод 5 и далее через насадки 6 непрерывно выбрасывается в атмосферу в виде струй.

При включении электродвигателя 12 начинает вращение шкив 11 с закрепленным на нем свободно вращающимся кулачком

10, который при вращении входит во взаимодействие с подпружиненной заслонкой 9, вследствие чего сопла 7 периодически открывается и закрывается, в результате чего при открытом сопле 7 в трубопровод 3 засасывается воздух, т.е. данная конструкция является обычным воздушным прерывистым генератором. Таким образом, в нагне тательиом трубопроводе 4 появляются пузырьки воздуха, благодаря которым струи воды, выброшенные иэ насадок 6., являются

1835324

Составитель А.Чал-Борю

Техред М.Моргентал Корректор Т. Вашкович

Редактор Т,Куркова

Заказ 2971 Тираж Оодписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород. ул.Гагарина, 101 прерывистыми, пунктирнымй, частота которых и расстояние "а" между выплесками зависит от конструкции шкива 11 и вращения двигателя 12.

Таким образом, без применения специального воздушно-компрессорного устройства, используя силу всасывания, получаем прерывистые струи воды, что зрительно повышает эффект.

Формула изобретения 10

Фонтан, содержащий бассейн, насосный агрегат, всасывающий, нагнетающий и распределительный трубопроводы, насадки и средство выброса струи, о т л и ч а юшийся тем, что, с целью снижения стоимости конструкции и повышения зрительного эффекта," он снабжен размещенным на всасывающем трубопроводе соплом с подпружиненной заслонкой, связанной со средством выброса струи, при этом последнее выполнено в виде кулачкового механизма, соединенного с электродвига,телем.
