Реферат



Изобретение относится к судостроению . Целью изобретения является повышение эффективности гидроакустического обтекателя путем снижения воздействия на работу гидроакустической станции направленных судовых источников шума. Цель достигается тем, что пространство 8 между наружным.и внутренним слоями звукопрозрачной оболочки от фланцевого соединения 3 до плоскости, перпендикулярной продольной оси обтекателя и проходящей через вертикальную ось гидроакустической станции 7, выполнено в виде водонепроницаемых полостей, соединенных трубопроводами 9. 10 и 11. с системой их заполнения и осушения , при этом фланцевое соединение размещено в корму от акустического экрана 4. 1 з.п.ф-лы. 2 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГосУДАРственное hATEHTHoE

ВЕДОМСТВО СССР (ГоспАтент сссР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю

Ма

°

ЪФ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р1)4922945/23

Р2) 28.03.91 (46) 23.08.93. Бюл. hh 31

P5) И.М.Оганян и А.НЛодлужный

+6) Простаков А.Л. Гидроакустика и корабль. Л.: Судостроение, 1967, с,40. (54) ГИДРОАКУСТИЧЕСКИЙ Г1ОДКИЛЬНЫИ ОБТЕКАТЕЛЬ

{57) Изобретение относится к судостроению, Целью изобретения является повышение эффективности гидроакустического обтекателя путем снижения воздействия на ,. работу гидроакустической станции направ„„5U 1835368 А1

3 до плоскости, перпендикулярной продольной оси обтекателя и проходящей через вертикальную ось гидроакустической станции

7, выполнено в виде водонепроницаемых полостей, соединенных трубопроводами 9, 10 и 11 с системой их заполнения и осушения, при этом фланцевое соединение размещено в корму от акустического экрана 4. 1 з.п.ф-лы, 2 ил.

18353б8

Изобретение относится к судостроению, а именно к гидроакустическим комплексам с подкильным размещением гидроакустических станций.

Целью изобретения является повышение эффективности обтекателя путем снижения воздействия на рабату гидроакустической станции шумов гребных винтов и других направленных источников шума на ходу судна и увеличение углов обзора на стоянке судйа.

Поставленная цель достигается тем, что в звукопрозрачной части обтекателя пространство между наружным и внутренним слоями оболочки от фланцевого соединения до плоскости, перпендикулярной продольной оси обтекателя и проходящей через вертикальную ось гидроакустической станции, выполнено в виде водонепроницаемых полостей. соединенных посредством трубопроводов с системой подвода и осушения воды, при этом фланцевое соединение оболочек выполнено в корму от акустического экрана.

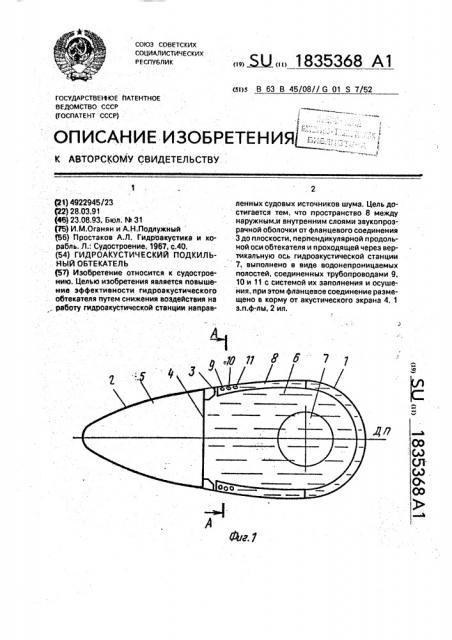

На фиг.1 изображен обтекатель (водонепроницаемые полости заполнены водой), план; на фиг,2 — сечение А-А на фиг.1.

Гидроакустический подкильный обтекатель содержит оболочку, состоящую из двуслойной звукопрозрачной части 1 и незвукопроэрачной части 2, соединенных посредством фланцевого соединения 3, и акустический экран 4, разделяющий полость обтекателя на сухую камеру 5 и рабочую камеру 6, заполненную водой, находящейся под избыточным давлением.

Пространство между наружным и внутренним слоями звукопрозрачной части оболоч. ки по правому и левому борту в районе от вертикальной оси гидроакустической станции 7до фланцевого соединения выполнено в виде водонепроницаемой полости 8 и соединено трубопроводом 9 с системой заполнения полости 8 водой и трубопроводом 10 — с системой осушения, Трубопровод 11 соединяет полость 8 с атмосферой или источником сжатого газа. Водонепроницаемые полости 8 могут быть разделены на несколько самостоятельных секций, соединенных с системой их заполнения-осушения.

Устройство работает следующим образом: при возникновении помехи работе гидроакустической станции 7 от шумов гребных винтов, полости 8 через трубопроводы 10 осушаются. Образуемая воздушная прослойка делает оболочку обтекателя в районе полостей незвукопрозрачной. и уменьшает влияние помех на работу станции, На малых скоростях хода и на стопе, когда уровень шума гребных винтов снижается, полости 8 посредством трубопровода 9 заполняются водой, оболочка обтекателя вновь становится звукопрозрачной и гидроакустическая станция получает возможность работать на кормовых курсовых углах.

Формула изобретения

1. Гидроакустический подкильный обтекатель, содержащий обогочку из носовой двухслойной звукопрозрачной и кормовой незвукопрозрачной частей с фланцевым их соединением.и акустический экран, разделяющий объем обтекателя íа сухую и рабочую камеры, отличающийся тем, что, .с целью повышения эффективности обтекателя путем снижения воздействия на работу гидроакустической станции шумов гребных винтов и других направленных источников шума на ходу судна, пространство между наружным и внутренним слоями звукопрозрачной оболочки от фланцевого соединения до плоскости, перпендикулярной продольной оси обтекателя и проходящей через вертикальную ось гидроакустической станции, выполнено в виде водонепроницаемых полостей, соединенных посредством трубопроводов с системой подвода и осушения воды.

2, Обтекатель по п.1, о т л и ч а ю щ и йс я тем, что, с целью увеличения углов обзора на стоянке судна, фланцевое соединение

" оболочек размещено в корму от акустического экрана.
