Реферат



Изобретение относится к области автоматического регулирования и может использоваться в химической промышленности, в частности при производстве химических волокон . Цель изобретения - расширение области применения и улучшение эксплуатационных характеристик устройст

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (10 (s()s 6 05 0 7/06, О 01 0 1/06

ГОСУДАРСТ8ЕННОЕ ПАТЕНТНОЕ

8ЕДОМСТ8О СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ -- =.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4856375/24 (22) 06.08.90 (46) 23.08.93. Бюл. N 31 (71) Научно-производственное объединение

"Химволокно" (72) Н,В.Воробьева, Л.Г.Козел, А,Д,Воробьев и А.Я.Ганцура (56) Авторское свидетельство СССР

М 732591, кл. G 05 0 7/03, опублик. 1980.

2 (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

РАСХОДА ЖИДКОСТИ (57) Изобретение относится к области автоматического регулирования и может использоваться в химической промышленности. в частности при производстве химических волокон. Цель изобретения — расширение об; ласти применения и улучшение эксплуатационных характеристик устройст1835535

15

40 ва для регулирования расхода жидкости, Устройство содержит корпус с впускным и выпускным отверстиями, между которыми установлен полый вал 5, затворные пласти- ны 8, 9, 10 и пластины 12, 13, 14 направляю.щего аппарата, образующие с затворными пластинами и полым валом канал, через который проходит омываемая жидкостью нить обрабатываемого волокна. Затворные пластины и пластины направляющего аппарата

Изобретение относится к области автоматического регулирования и может быть использовано в химической промышленности, в частности при производстве химических волокон.

Целью изобретения является расширение области применения и улучшение эксплуатационных характеристик устройства.

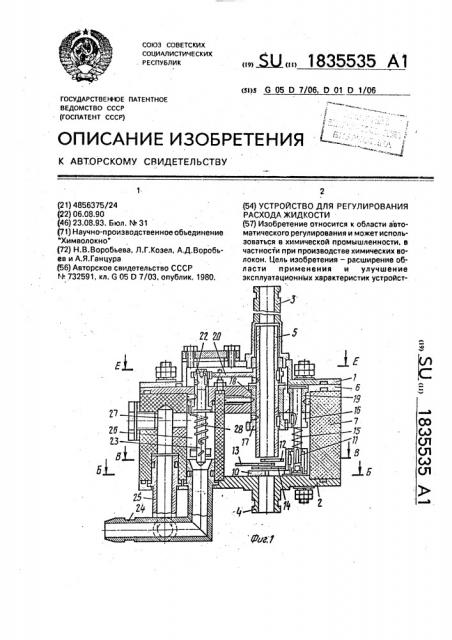

На фиг.1 показан общий вид устройства; на фиг.2 — разрез по Г-Г в увеличенном масштабе (изображение повернуто); на фиг.3 — разрез Б-Б на фиг.1; на фиг.4— разрез Д-Д; на фиг,5 — разрез Š— Е на фиг.1; на фиг,6 — разрез B-В на фиг.1.

Устройство включает в себя две плиты 1 и 2; образующие торцы корпуса и содержащие патрубки 3 и 4 с впускным и выпускным отверстиями соответственно.

Внутренние поверхности этих патрубков совместно с внутренней поверхностью полого вала 5 образуют центральный канал, через который проходит обрабатываемая нить.

Верхняя плита установлена на плите 6, которая базируется на корпусе 7, выполненном иэ оргстекла. В цилиндрической полости корпуса размещены затворные пластины 8, 9 и 10, установленные с возможностью осевого перемещения нэ периферийный валах 11 в нижней части стакана, образованного внутренней поверхностью плиты 2 и цилиндрическими стенками корпуса 7 беззазорно к внутренней поверхности плиты 2, но с воэможностью перемещения относительно нее в плоскости их вращения, а пластины 12, 13 и 14 направляющего аппарата гарантируют попадание нити в центральное цилиндрическое отверстие, образованное выемками затворных пластин в сведенном состоянии, и предотвращают возможность ее заклинивания между стыками затворных пластин. Прижим затворных пластин к внутренней поверхности плиты 2 обеспечивается пружинами 15, Нз валах 11 тэкгке закреплены три перифеустановлены на периферийных валах 11, связанных с управляющим приводом, выполненным в виде установленного в инжекционном канале 26 вала 23 с лопастями, связанного через зубчатое колесо 22 с зубчатым сектором 20, установленным на полом валу 5, который связан через центральное зубчатое колесо 17 с периферийными зубчатыми секторами 16. установленными на периферийных валах 11. 1 з.п. ф-лы, 6 ил. рийных зубчатых сектора 16, вращение которым сообщается от центрального зубчатого колеса 17, закрепленного на.валу 5. Валы

5 и 11 установлены в подшипниках скольжения 18 и 19 соответсгвенно на плите 6. На валу 5 также закреплен зубчатый сектор 20, угол поворота которого ограничен регулируемыми упорами 21, С сектором 0 находится„ в зацеплении зубчатое колесо 22, установленное на валу 23. Этот вал размещен в цилиндрической полости малого диаметра . корпуса 7, которая посредством штуцеров

24 и 25 связана с инжекционным 26 и сливным 27 каналами, соответственно. Вал 23 содержит наклонные к его оси лопасти и возвратной пружиной 28 связан с корпусом. Устройство работает следующим образом.

При подаче инжекционной жидкости под давлением в цилиндрическую полость корпуса (режим заправки), где установлен вал с лопастями 23, этот вал поворачивается. При этом он закручивает возвратную пружину 26 и переводит затворные пластины 8,9,10 в положение; когда центральный канал, по которому движется нить, максимально открыт, а расход жидкости при этом максимален, При переходе к рабочему режиму подача инжекционной жидкости прекращается, пружина возвращает вал с лопастями в исходное положение, при этом затворные пластины сближаются, частично перекрывая канал, по которому движется нить, и обеспечивая тем самым уменьшение расхода жидкости, движущейся по каналу.

Формула изобретения

1. Устройство для регулирования расхода жидкости, содержащее корпус с впускным и выпускным отверстиями, между которыми установлены с возможностью поворота затворные пластины, о т л и ч а ющ е е с я тем, что, с целью расширения области применения и улучшения эксплуатационных характеристик устройства. оно

18355;Е содержит установленные в корпусе w связанные с управляющим приводом периферийные валы и направляющий аппарат в виде пластин. расположенных беззазорно одна над другой под выходным отверстием установленного в корпусе полого вала, входное отверстие которого соединено с впускным отверстием корпуса, причем каждая пластина снабжена проходным отверстием и установлена на соответствующем периферийном валу с возможностью поворота до совмещения проходных отверстий этих пластин, корпус снабжен инжекционным и сливным каналами. которые сообщены между собой, а управляющий привод выполнен в виде установленного в инжекционном канале вала с лопастями, связанного с возвратной пружиной, и закрепленного на этом валу зубчатого колеса„связанного с

Г-Г зубчатым сектором. установленным íà полом валу, угол поворота которого ограничен регулируемыми упорами. а также центрального зубчатого колеса, закоепленного на по5 лом валу и связанного с периферийными зубчатыми секторами, установленными нв периферийных валах, при этом затворные пластины снабжены каждая отверстием для прохода жидкости и установлены на соот10 ветствующих периферийных валах в одной плоскости под нижней пластиной направляющего аппарата, а нижние поверхности затворных пластин сопряжены с ответной поверхностью торца выпускного отверстия

15 корпуса.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем. что отверстия для прохода жидкости в сведенном положении затворных пластин имеют цилиндрическую форму.

1835535, Составитель Н. Воробьева 14

Редактор А. Козлова Техред М,Моргентал Корректор Е. Папп

Заказ 2983 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
