Кнопочный выключатель

Кнопочный выключатель

Иллюстрации

Показать все

Реферат



Использование: в электротехнике, а именно в выключателях: Сущность, изобретения: выключатель содержит корпус 1, кнопку 5. подвижные толкатель и упор 9, подвижный контакт микропереключателя. Кнопка и упор расположены на толкателе, причем упор подпружинен относительно кнопки. Выключатель снабжен рычагом 3, а толкатель выступом 7. Рычаг установлен с возможностью взаимодействия с подвижным контактом микропереключателя. Толкатель своим упором и выступом взаимодействует с рычагом. Точка контакта между выступом на толкателе и рычагом расположена вне осевой линии пружины, 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 Н 13/52

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ L

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

70 (21) 4936750/07 (22) 16.05.91 (46) 23.08.93. Бюл. Мг 31 (71) Машиностроительное конструкторское бюро "Старт" (72) В,В. Игошев (56) Авторское свидетельство СССР

М 1453464, кл. Н 01 Н 13/52, 1987. (54) КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ (57) Использование: в электротехнике, а именно в выключателях; Сущность. изобретения: выключатель содержит корпус 1, . ЙЛ, 1835564 А1 кнопку 5, подвижные толкатель и упор 9, подвижный контакт микропереключателя.

Кнопка и упор расположены на толкателе, причем упор подпружинен относительно кнопки. Выключатель снабжен рычагом 3, а толкатель выступом 7. Рычаг установлен с возможностью взаимодействия с подвижным контактом микропереключателя. Толкатель своим упором и выступом взаимодействует с рычагом. Точка контакта между выступом на толкателе и рычагом расположена вне осевой линии пружины. 1 ил.

1835564

Формула изобретения

1.Кнопочный выключатель, содержащий корпус, кнопку, подвижный толкатель, причем кйопка закреплена на толкателе, подвижный упор, расположенный на толкателе и подпружиненный относительно кнопки, подвижный контакт микропереключателя, о т л и ч. а ю шийся тем, что, с целью упрощения конструкции. повышения надежности и расширения функциональных возможностей, он снабжен рычагом, а толкатель — выступом, причем толкатель своим упором и выступом взаимодействует с рычагом, который установлен с возможностью взаимодействия с подвижным контактом микропереключателя, 2.Выключатель по п.1, о т л и ч а ю щ ий с я тем; что точка контакта между выступом на толкателе и рычагом расположена вне осевой линии пружины, Составитель Т.Маракина

Техред M.Ìîðråíòàë Корректор E.Ïàïï

Редактор Заказ 2983 Тираж Подписное

ВНИИПИ Государственного. комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к области электротехники, в частности к выключателям, и может быть использовано в устройствах, где необходимо включение-вы кл ючение электрических цепей как вручную, так и в автоматическом режиме..

Цель изобретения — упрощение конструкции, повышение надежности, расширение технологических и функциональных возможностей. 10

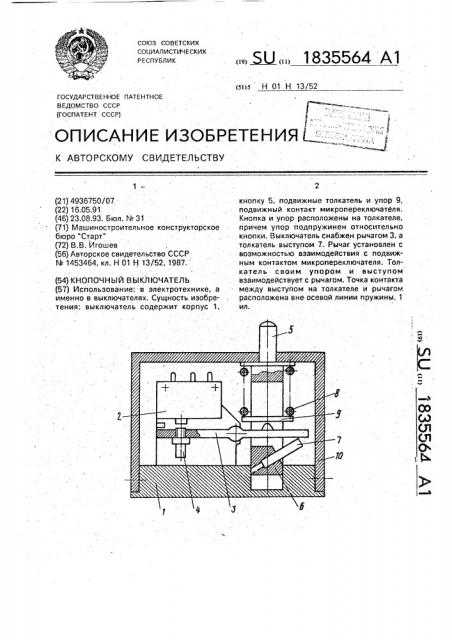

На чертеже представлен общий вид кнопочного выключателя..

Кнопочный выключатель содержит корпус 1, на котором установлены микропереключатель 2, двуплечий рычаг 3 с элементами регулировки 4, кнопку 5, жестко связанную с толкателем 6 и выступом 7 на толкателе, а также пружину 8, подвижный упор 9 и кожух

10, S исходном положении за счет пружины 20

8, зажатой между кнопкой 5 и подвижным упором 9, рычаг 3 под действием упора 9 прижимается к выступу 7 и не взаимодействует с упругим контактом микропереключателя 2. 25

Двуплечий рычаг 3, кнопка 5 с выступом

7 на толкателе 6, пружина 8 образуют толкающее звено.

При нажатии на кнопку 5 толкатель 6 с выступом 7 уходит от своего исходного по- 30 ложения и дает возможность рычагу 3, под воздействием упора 9, поворачиваться относительно его оси.

При этом рычаг 3 другим концом нажимает на упругий контакт ми кроперекл ючате- 35 ля 2 и останавливается, а толкатель 6 с кнопкой может продолжать свое движение, За счет того, что точка контакта подвиж- . ного упора 9 с рычагом 3 проходит меньший путь (дуга меньшего радиуса), чем выступ 7, 40 размещенный за осью пружины 8 (дуга большего радиуса), пружина 8 дополнительно сжимается.

При снятии нажатия на кнопку, кнопка под воздействием пружины 8 возвращается 45 в исходное положение за счет того, что толкатель с выступом 7, отстоящий. дальше от оси вращения рычага 3, образует больший момент, чем встречный момент от упора 9, Таким образом, тол катель 6 своим выступом

7 отводит рычаг 3 в исходное положение, освобождая тем самым контакт микропереключателя 2.

Предлагаемый выключатель имеет более простую конструкцию в сравнении с прототипом. Он содержит всего одну пружину, что снижает его себестоимость и упрощает сборку. Кроме того, предлагаемая конструкция позволяет осуществлять регулировку и точную настройку хода кнопки относительно момента срабатывания подвижного контакта микропереключателя. Указанное преимущество выключателя позволяет применять его в устройствах автоматики, Экспериментальная проверка показала работоспособность схемы, а также . возможность регулировки момента срабатывания в широких пределах.
