Устройство для детоксикации крови

Устройство для детоксикации крови

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к области медицинской техники и может быть использовано для удаления токсических веществ из организма. Сущность: устройство содержит магистраль 1. магистраль 2, емкость 3. постоянный магнит 4, насосную емкость 5, магистраль 6, впускной клапан 7, выпускной клапан 8, сепаратор 9, перфорированная трубка 10, внешняя трубка 11 с рыхлым металлическим наполнителем 12, Ряд узлов и деталей выполнены одноразовыми. 1 ил. 18 w fe о со о о ел |Сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИК (st)s А 61 M 1/00

1 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

I ВЕДОМСТВО СССР

I (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

j0J (21) 4809007/14 (22) 30.03.90 (46) 23.08.93. Бюл. М 31 (71) Московский городской научно-исследовательский институт скорой помощи им.

Н.В.Склифосовского (72) М.В.Кутушов, Л,Х.Комиссарова и

А.А. Кузнецов (73) M.B. Êóòóâoâ (56)Терновой К.С., Земской В.С.. Колесникова E.Á., Машкова О.А„Сорбционная детоксикация в хирургической клинике. Кишинев, Штиинца, 1985, с. 33

„„БЫ „1836105АЗ (54) УСТРОЙСТВО ДЛЯ ДЕТОКСИКАЦИИ

КРОВИ (57) Использование: изобретение относится к области медицинской техники и может быть использовано для удаления токсических веществ из организма. Сущность: устройство содержит магистраль 1, магистраль 2, емкость

3, постоянный магнит 4, насосную емкость 5, магистраль 6, впускной клапан 7, выпускной клапан 8, сепаратор 9, перфорированная трубка 10, внешняя трубка 11 с рыхлым металлическим наполнителем 12, Ряд узлов и деталей выполнены одноразовыми. 1 ил.

1 36105

Изобретение относится к медицинской технике и служит для удаления токсических

Составитель M. Кутушов

Техред M.Ìîðãåíòàë Корректор Л, Филь

Редактор

Зака" 2992 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

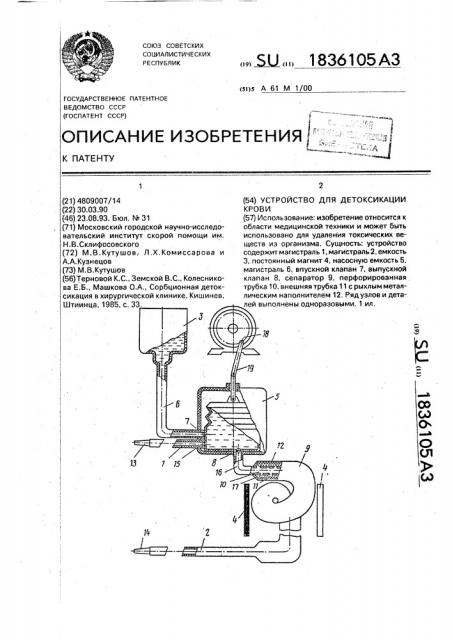

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 веществ из организма, На чертеже показан общий вид устройства, 5

Устройство содержит магистраль 1 для отбора крови из организма и магистрали 2 для возврата обратной крови, емкость 3 для обработки крови с суспензией магнитосорбента, расположенную между магистралью

1 отбора и магистралью 2 возврата, постоянный магнит 4 для удержания магнитосорбента, при этом емкость для обработки крови представляет собой насосную емкость 5 переменного обьема, соединенную магистралью 6 с впускным клапаном 7 с емкостью 3 для суспенэии магнитосорбента, а магистралью с выпускным клапаном 8 с сепаратором 9 суспенэии магитосорбента, размещенным в постоянном неоднородном магнитном поле, при этом сепаратор 9 выполнен в виде двойной спиральной трубки с перфорированной внутренней трубкой 10 и замкнутым пространством между внутренней трубкой 10 и внешней трубкой 11, заполненным рыxflым металлическим наполнителем 12, Устройство работает следующим образом. Устройство подключают через штуцер

13 к артериальному колену артерио-веноз- 30 ного шунта (на фиг, не показан), а через штуцер 14 к веноэному колену артерио-ве. ноэного шунта (на фиг, не показан). При работе пульсирующего насоса 5 на расширение внутреннего объема, кровь из арте- 35 рии по магистрали 1 через впускной клапан

15 поступает в насос 5, куда в этот же момент из емкости 3 для суспензии через впускной клапан 7 поступает суспензия магнитосорбента (содер>кащая магнитоуп- 40 равляемый сорбент в растворе) и в пульсирующем насосе 5 кровь смешивается с суспенэией магнитосорбента. При работе пульсирующего насоса 5 на сжатие внутреннего объема, кровь, смешанная с суспен- 45 зией магнитосорбента, через выпускной клапан 8 по магистрали 16 поступает в сепаратор 9. Проходя по сепаратору 9 магнитоуправляемый сорбент через отверстия 17 силиконовой трубки 10 притягивается к рыхлому металлическому наполнителю 12 за счет индукции магнитного поля, создаваемой неоднородным постоянным магнитом 4 напряженностью 35 — 40 мТл, и сорбент оседает на наполнителе 12. Для компактности устройства. сепаратор 9 выполнен в виде спирали, т.к. длина сепаратора 9 должна быть около 15 см, чтобы за время прохождения по сепаратору 9 кровь полностью очистилась и в то же время не увеличился объем одномоментного выведения крови иэ организма, Пульсирующий насос 5 работает от электромотора 18, соединенного с насосом

5 через привод 19, В полевых условиях можно использовать мотор с пружинным механизмом. Устройство отключают после полной детоксикации крови.

Такие части устройства как штуцеры, магистрали для подвода и отвода крови, емкость для суспензии магнитосорбента, сепаратор выполнены одноразовыми.

Формула изобретения

Устройство для детоксикации крови, содержащее магистрали для отбора крови из организма и возврата обработанной крови, емкость для обработки крови с суспензией магнитосорбента, расположенную между магистралями отбора и возврата, постоянный магнит для удержания магнитосорбента; о т л и ч а ю щ е е с я тем, что емкость для обработки крови представляет собой насосную емкость переменного объема, соединенную магистралью с впускным клапаном с емкостью для суспензии магнитосорбента, а магистралью с выпускным клапаном— с сепаратором суспензии магнитосорбента, размещенным в постоянном неоднородном магнитном поле, при этом сепаратор выполнен в виде двойной спиральной трубки с перфорированной внутренней трубкой и замкнутым пространством между внутрен- . ней и внешней трубками, заполненным рыхлым металлическим наполнителем.
