Медицинский многофункциональный декомпрессор

Медицинский многофункциональный декомпрессор

Иллюстрации

Показать все

Реферат



сОюз сОВЕтских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 М 1/00 к к

ИЗОБРЕТЕНИД

К ПАТЕНТУ

1 (21) 5009383/14 (22) 14,10,91 (46) 23,08.93. Бюл. hk 31 (75) А.А.Самсоненко, В.И.Ландик, B.Ã. Ведь ал, А.А.Гончаров и В.И.Сидоров (73) А.А.Самсоненко

56) Авторское свидетельство СССР

1621919, кл. А.61 F5/24,,23.01,91.

54) МЕДИЦИНСКИЙ МНОГОФУНКЦИО -1АЛ6НЫЙ ДЕКОМПРЕССОР (57) Использование: в медицине для осуществления профилактики и лечения фето-плаентарной недостаточности в период дородоеоА оодготоеки беременных, стимуяция родовой деятельности, лечения хроических воспалительных процессов енских внутренних половых органов, соровождающихся спаечными процессами, рофилактики и лечения маститов, сцеживаия молока во время лактации у женщин,. оррекции положения сосков молочных желез, массажа кишечника через переднюю брюшную стенку, локального массажа при

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ

„„Я3 „„1836106 A3 различных степенях ожирения, коррекции функциональных сексуальных нарушений у мужчин и женщин. Сущность изобретения; устройство содержит вакуум-насос 1, фильтр 2, электропневмоклапаны 3 и 4, дроссель 5, соединительный трубопровод 6, пневмокамеру 7, фильтр 8, датчик давления

9, генератор прямоугольных импульсов 10, делитель частоты 11, реверсивный счетчик

12 времени, дешифратор 13, индикатор 14, задатчик 15 времени, индикатор 16 разряжения, аналого-цифровой преобразователь

17, усилитель 18, блок компараторов 19, блок 20 максимального разряжения, блок 21 межцикловой паузы, задатчик 22 времени паузы, блок 23 разряжения, блок 24 включения процедуры, блок 25 управления аварий-1 ной сигнализацией, звуковой генератор 26, Я громкоговоритель 27, блок 28 задержки максимальногоо разряжения, задатчик 29 времени задержки разряжения, первый 30, второй ключ 31 управления электропневмоклапанов, кнопки "ПУСК" и "СТОП". 2 ил. 1836106

Изобретение относится к области медицины, и предназначено для использования в акушерско-гинекологической и хирургической практике, а также в области физиотерапии и может найти применение при физиолечении и физиопрофилактике.

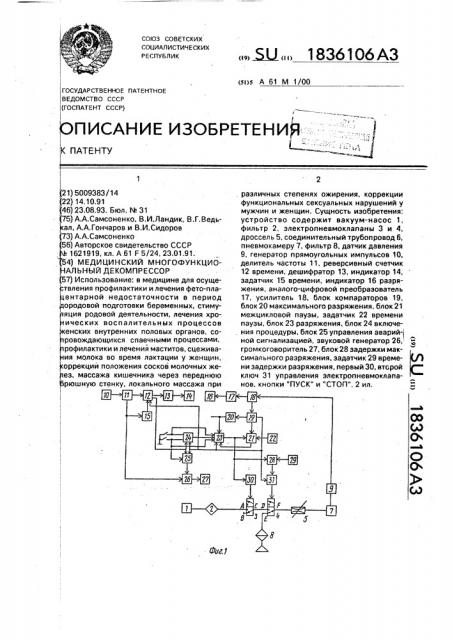

На фиг.1 показана структурная схема устройства.

Устройство содержит вакуум-насос, фильтр 2, электропневмоклапаны 3 и 4; дроссель 5, соединительный трубопровод 6, пневмокамеру 7, фильтр 8, датчик давления

9, генератор прямоугольных импульсов 10, делитель частоты 11, реверсивный счетчик времени 12, дешифратор 13, индикатор 14, реверсивный зэдатчик времени 15, индикатор разря>кения 16, аналого-цифровой преобразователь 17, усилитель 18, блок компараторов 19, блок максимального разряжения 20, блок межцикловой паузы 21, задатчик времени паузы 22, блок разряжения 23, блок включения процедуры 24, блок управления аварийной сигнализацией 25, звуковой генератор 26, громкоговоритель

27, блок задержки максимального разряжения 28, задатчик времени задержки разряжения 29, первый 30, и второй 31 ключи управления электропневмоклапанов, кнопки "ПУСК" и "СТОП".

В исходном состоянии электропневмоклапаны 3 и 4 обесточены входы (8), (9) клапана 3 и вход клапана 4 заблокированы, а вход (1} клапана 4 соединен со входом (12), обеспечивая тем самым связь пневмокамеры 7 через соединительную трубку 6, дроссель регулируемый 5 и фильтр 12 с атмосферой.

При подаче напряжения на электропневмоклапан 3 его выход (14) соединяется со входом (8) обеспечивая тем самым подачу вакуума из вакуумного насоса 1 через фильтр 2 на вход (10) клапана (4), При подаче напряжения на электропневмоклапэн 4, последний срабатывал соединяет вход (10) с выходом (11).

При одновременном срабатывании электропневмоклапанов 3 и 4 создается возмо>кность откачки воздуха из процедурной камеры 7 и создание в ней разряжения по цепи; вакуумный насос 1 — фильтр 2— вход (8) электропневмоклапана (ЭПК) 3— выход (14) ЭПКЗ вЂ” вход (10) ЭПК 4 — выход (11) ЭПК4 — дроссель регулируемый 5 — соединительная трубка 6 — пневмокамера 7.

Декомпрессор обеспечивает изменение разряжения в процедурной камере, графически представленная на фиг.2. В момент начала процедуры tt начинается возрастание разряжения в процедурной камере, Это обеспечивается одновременным включением электропневмоклапанов 3 и 4 (фиг,1). Скорость нарастания разряжения определяется дросселем регулируемым 5.

При достижении разряжения в процедурной камере предварительно заданной медперсоналом величины Рз (момент времени

tz нэ фиг.2) рост разряжения прекращается и оно удерживается на постоянном уровне, Это обеспечивается выключением ЭПКЗ (фиг,1) при включении ЭПК4. При этом процедурная камера оказывается отключенной и от вакуумного насоса и от атмосферы (выход (11) ЭПК4 соединен со входом (10), а выход (14) ЭПКЗ вЂ” с заблокированным входом, Время удержания достигнутого разряжения Т д предварительно задается медперсоналом на устройстве электронном . и может принимать значения от 0 до и секунд. По истечении времени удержания (з на фиг.2) начинается спад разряжения в процедурной камере. Это обеспечивается выключением ЭПКЗ и ЭПК4 (фиг,1). При этом пневмокамера 7 оказывается соединенной с атмосферой по цепи: пневмокамера 7— соединительная трубка 6 — дроссель регули25 руемый 5 — выход (11) ЭПК4 — вход (12} ЭПК4— фильтр 18 — атмосфера. Скорость спада раз ряжения (угол) определяется дросселем регулируемым 5, Когда давление в пневмокамере сравнивается с атмосферным (14 на фиг,2), в процессе изменения разряжения наступает пауза, в течение которой в процедурной камере поддерживается атмосферное давление, Это обеспечивается .тем, что оба электропневмоклапана 3 и 4 остаются выключенными. Величина паузы

Тп предварительно задается медперсоналом на устройстве электронном и может принимать значения от 0 до и секунд. По истечении времени паузы (t6 на фиг.2) должны включиться оба электропневмоклапана и, повториться цикл работы декомпрессора (т6, т6 t7 tQ)

По истечении времени процедуры, которое предварительно задается медперсона45 лом на устройстве электронном, либо в случае создания аварийной ситуации (tg на фиг.2) разряжения в процедурной камере должно снизиться до атмосферного, что обеспечивается отключением ЭПКЗ и 4.

50 Устройство электронное обеспечивает: а) выполнение вышеописанного алгоритма работы ЭПК; б) задание медперсоналом времен процедуры, паузы, удержания разряжения и ве55 личины максимального разряжения; в) сброс автоматический разряжение в процедурной камере до атмосферного и прерывания процедуры в случае окончания времени процедуры или создания аварийных ситуаций;

1836106 г) прерывание медперсоналом в любой омент времени хода процедуры с возможостью ее продолжения; д) индикацию времени, оставшегося до онца процедуры и текущего значения раз- 5 яжения в процедурной камере, Блок 10 формирует импульсы прямогольной формы частотой 50 Гц ин синусоиального напряжения сети.

Блок 11 — из последовательности пря- 10 оугольных импульсов частотой 50 Гц, форирует две последовательности импульсов: дну с периодом следования 0,6 сек., котоая поступает на задатчик времени процеуры 15 и звуковой генератор 26. другую — с 15 ериодом следования 1 мин., которая постуает на реверсивный счетчик времени проедуры 12, Блок 12 — запоминает время процедуры, аданного блоком 15 и при наличии на входе 20 игнала с блока включения процедуры 24 . существляет счет оставшегося времени роцедуры в минутах благодаря поступаюим на его вход минутным импульсам с елителя частоты 11, 25

Блок 15 — коммутируя импульсы с перидом следования 0,6 сек. с выхода блока 11 а вход блока 30-позволяет заносить в поледний количество десятков и единиц миут предстоящей процедуры, 30

Блок 13 — преобразует двоичный код еверсивного счетчика времени в код семиегментного индикатора.

Блок 14 — индицирует значение времеи, оставшееся до конца процедуры. 35

Блок 9 — преобразует значение отрицаельного давления (разряжения) в процеурной камере в электрический сигнал.

Блок 18 — усиливает сигнал с датчика 9 о величины, достаточной для работы дру- 40 их блоков схемы.

Блок 17 — преобразует аналоговый сиг.ал, пропорциональный величине разряжеия в процедурной камере в код емисегментного индикатора, 45

Блок 16 — индицирует текущее значение азряжения в процедурной камере.

Блок 19 — выдает сигналы: а) при достижении заданных уровней азряжения — в блок 20 50 б) при достижении разряжения в процеурной камере значения ОкПа — в блок межикловой паузы в) при достижении разряжения аварийой величины — в блоки управления аварий- 55 ой сигнализацией 25 включения азряжения 23 и на ключ управления электопневмоклапаном 31.

Блок 20 — задает значение максималього разряжения в процедурной камере.

Блок 25 — а) включает звуковой генератор 26 и при поступлении сигналов окончания времени процедуры блока 12 или аварийного значения разряжения с — блока

19. б) выключает звуковой генератор при нажатии кнопки "Стоп".

Блок 26 — при наличии сигнала с блока

25 подает на громкоговоритель 27 прерывистый сигнал звуковой частоты с периодом повторения 0,6 сек., определяемым сигналом с блока 22.

Блок 27 — выдает прерывистый звуковой сигнал при окончании времени процедуры и при достижении разряжения аварийного значения.

Блок.24 — при поступлении сигнала от кнопки "Пуск" устанавливает на своем выходе сигнал, разрешающий включение блока разряжения 23 и отсчет времени, оставшегося до конца процедуры блоком 12, Снимает разрешающий сигнал при поступлении сигналов: а) от кнопки "Стоп", б) с блока 12 об окончании времени процедуры, a) с блока

19 об аварийном уровне разряжения.

Блок 23 — при наличии разрешающего сигнала с блока 24 в момент прихода сигнала либо от кнопки "Пуск", либо с блока 21 выдает сигнал на ключ управления 30, электропневмоклапаном 3, блок задержки максимального разряжения 28 и блок межцикловой паузы 21. Снимает сигнал с блоков 30, 28 и 21 при снятии сигнала разряжения блоком 24, при поступлении сигнала с блока 28 о достижении заданного уровня разряжения, при поступлении аварийного сигнала, с блока 25.

Блок 21 — в момент прихода с блока 25 сигнала о том, что разряжение равно О кПа, начинает отрабатывать задержку (паузу), по истечении которой выдает сигнал включения на блоке 23 (при условии, что он был выключен в момент прихода сигнала с блока

25), Блок 22 — определяет длительность паузы, отрабатываемой блоком 32.

Блок 28 — обеспечивает безусловную подачу сигнала включения на ключ управления 31 при наличии сигнала с блока 23.

Снимает сигнал включения с блока 31 после снятия сигнала с блока 23 с задержкой.

Блок 29 — определяет время задержки блока 28.

Блоки 30, 31 — электронные ключи, включающие — электропневмоклапаны 3 и 4 соответственно, После включения декомпрессора в сеть вторичные напряжения подаются на электронный блок управления. I 836106

20

35

Сигнал с датчика 9, усиленный блоком

18, поступает на аналого-цифровой преобразователь 17 и после преобразования в код семисегментного индикатора подается на блок 16, который индицирует текущее значение разряжения в процедурной камере.

Блок включения процедуры 24 не выдает сигнал разряжения на блок включения разряжения.23, вследствие чего последний не выдает сигнал на электронные ключи 31, 32, электропневмоклапана 3 и 4 обесточены, вследствие чего процедурная камера соединена с атмосферой, разряжение в ней 0 кПа, что отображается на индикаторе 16.

Перед началом процедуры производятся следующие уставки; а) времени процедуры — в блоке 15 б) максимального уровня разряжения— в блоке 20 в) времени паузы — в блоке 22 г) времени удержания максимального разряжения — a блоке 29.

Выполнение процедуры начинается нажатием кнопок "Пуск".

При этом сигнал с нее поступает на блок включения процедуры 24, который включаясь выдает сигнал, разрешающий работу реверсивного счетчика времени процедуры 12 и блока включения разряжения 23. Последний, включившись по сигналу от кнопки

"Пуск", разрешает работу блока межцикловой паузы 21 и включает электронные ключи

30 и 31, причем ключ 31 включается через блок задержки отключения 28. Ключи 30 и

31 подают напряжение на электропневмоклапаны 3 и 4. Последние сработав, подключают вакуум-насос к процедурной камере, где начнет создаваться разряжение. Пропорционально возрастанию разряжения будет изменяться сигнал датчика 9, Это приведет, во-первых к соответствующему изменению индикатора 16 текущего. значения разряжения в процедурной камере, во-вторых, к нарастанию величины сигнала, поступающего с усилителя 18 на блок компараторов 19.

Когда разряжение в процедурной камере достигает предварительно заданной в блоке 20 величины сигнал с выхода блока 20 выключит блок включения разряжения 23.

Последний снимет сигнал с электронного ключа 30, что приведет снятию напряжения с электропневмоклапаном 3, и с блока 28 который выключит электронный ключ 37, а, следовательно, и элекъропневмоклапан 4 с задержкой, определяемой уставкой времени в блоке 29. Разряжение в процедурной камере продержавшись неизменным в течение времени задержки начнет уменьшаться, Когда разряжение в процедурной камере станет равным 0 кПа, блок компараторов, выдает сигнал на включение блока межцикловых пауз 21, который с задержкой, величина которой определяется уставкой в блоке

22, выдаст сигнал на включение блока разряжения 23, Последний выдаст сигнал на блоки 30 и 31, что приведет к повторному включению электропневмоклапанов и повторению вышеизложенного цикла процедуры.

По истечении времени процедуры, заданного на блоке 15, сигнал с выхода реверсивного счетчика времени процедуры 12 отключит блок включения процедуры 24, который снимет сигнал разряжения со входа блока включения разряжения 23. В связи с этим сигнал с блока межцикловой паузы 21 не сможет включить блок 23. По этой причине не сработают электронные ключи 30 и 31, пневмоклапаны останутся обесточеннымипроцедура окончена. Кроме того, сигнал с выхода реверсивного счетчика времени процедуры 12 включит блок аварийной сигнализации 25, который запустит звуковой генератор 26, который с периодичностью

0,6 сек„определяемой сигналом с делителя частоты 11, будет выдавать на громкоговоритель 26 сигнал звуковой частоты. Отключается звуковой сигнал нажатием кнопки

"Стоп", сигнал с которой выключает блок аварийной сигнализации 25, Процедуру можно прервать до истечения времени нажатием кнопки "Стоп". Сигнал с нее поступит на блок разряжения процедуры 24, который выдаст сигнал на останов реверсивного счетчика времени 12 и снимет сигнал разряжения со входа блока включения разряжения 23.

Последний выключится и не может включиться сигналом с блока межцикловой паузы 21, Пневмоклапаны останутся обесточенными. Процедуру можно продолжать нажатием кнопки "Пуск", сигнал с которой включит блок включения процедуры 24.

Блок 24 снимет сигнал останова со входа реверсивного счетчика времени 12 и выдаст сигнал разряжения на вход блока включения разряжения 23.

Если по какой-либо причине разряжения в пневмокамере достигнет аварийного значения, блок компараторов выдаст сигнал, который включит блок управления аварийной сигнализацией 25, выключит блоки

24 и 23 и включив электронный ключ 31 непосредственно, а не через блок 28, обесточив электрогидроклапан 4, который отключив пневмокамеру от пневмосети и соединив с атмосферой обеспечит быстрый спад разряжения.

Многофункциональный медицинский декомпрессор "Локад" серийно будет выпу1836106

20

30

9 ! скаться Донецким объединением "Электро бытмаш". Опытные образцы изготовлены и прошли испытание в клиниках г.Донецка. Результаты положительные. На междуна! родной выставке в Пловдиве декомпрессор

"Локад" награжден "Золотой медалью" и

Дипломом.

Аппарат компактный; весит всего 22 кг, имеет небольшие габариты, напряжение

220 В, 50 Гц, Потребляемая мощность 200

ВА, Формула изобретения

Медицинский многофункциональный декомпрессор, содержащий пневмокамеру для установки на теле пациента, соединенную трубопроводом с пневмосистемой, и электронный блок управления, о т л и ч а юшийся тем, что пневмосистема выполнена в виде вакуумного насоса, выход которого через первый фильтр, первый и второй электропневмоклапаны и дроссель соединен через соединительную . трубку с пневмокамерой и встроенным s нее датчиком давления, вход второго электропневмоклапана связан с вторым фильтром для выхода в атмосферу, электронный блок уп, равления содержит генератор прямоугольных импульсов, делитель частоты, реверсивный счетчик времени, задатчик времени, дешифратор, индикатор времени и индикатор разряжения, аналого-цифровой преобразователь, усилитель, блок максимального разряжения, блок компараторов, блок разряжения, блок межцикловой паузы. блок включения процедуры, задатчик времени паузы, блок задержки максимального разряжения, задатчик времени задержки разрежения, кнопки "Пуск" и "Стоп", блок управления аварийнойсигнализацией, звуковой генератор, громкоговоритель, первый и второй ключи управления электропневмоклапанами, причем выход датчика давления через усилитель и аналоI

1 го-цифровой преобразователь соединен с индикатором разряжения, выход усилителя через первый вход блока компараторов и блок межцикловой паузы соединен с первым входом блока разряжения, второй выход блока компараторов через блок максимального разряжения соединен с вторым входом блока разряжения, третий выход блока компараторов соединен с третьим входом блока разряжения, первым входом блока включения процедуры, громкоговорителем — через блок управления аварийной сигнализацией и звуковой генератор, а через второй ключ управления — с вторым электропневмоклапаном, первый вход блока межцикловой паузы соединен с эадатчиком времени паузы, второй вход — с выходом блока разряжения, соединенного с первым входом блока задержки максимального раэряжения, вторым входом соединенным с задатчиком времени задержки разряжения, и через первый ключ управления — с первым электропневмоклапаном, генератор прямоугольных импульсов через делитель частоты, реверсивный счетчик времени и дешифратор соединен с индикатором времени, второй выход делителя частоты через датчик времени соединен с вторым входом реверсивного счетчика времени и с входом звукового генератора, кнопка "Пуск" соединена с вторым входом блока включения процедуры и с четвертым входом блока разряжения, кнопка "Стоп" "îåäèíåíà с вторым входом блока управления аварийной сигнализацией, пятым входом блока разряжения и с третьим входом блока включения процедуры, второй выход реверсивного счетчика времени соединен с четвертым входом блока включения процедуры и третьим входом блока управления аварийной сигнализацией, выход блока включения процедуры — с третьим входом счетчика времени и шестым входом блока разряжения. 1836106

Сч
