Установка для нанесения лакокрасочных покрытий

Установка для нанесения лакокрасочных покрытий

Иллюстрации

Показать все

Реферат



Использование: нанесение на изделия лакокрасочных материалов в деревообрабатывающей промышленности при повышении техники безопасности и снижении расхода материала при обработке узких планок. Сущность изобретения; установка для нанесения лакокрасочных покрытий снабжена закрепленными в стенках камеры 1 воздушными форсунками 9, размещенны- . ми по ходу технологического процесса за л распылителем и направленными в сторону У Л :s СП с оо Сд5 о ел 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 05 B 15/12

1 ОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ЕДОМСТВО СССР (ОСПАТЕНТ СССР) (:)ПИСАНИЕ ИЗОБРЕТЕНИЯ

ПАТЕНТУ

1 (1) 4886532/05 (2) 05.11.90 (6) 23.08.93. Бюл. Мт 31

1) Производственное фанерно-мебельное бьединение "Владимирмебель" (2) Г.П.Горяная, А.Ф,Петренко и Н.С.Кисеев

3) Производственное фанерно-мебельное бьединение "Владимирмебель"

6) Авторское свидетельство СССР

889138, кл, В 05 В 15/12, .1980.

Авторское свидетел ьство СССР (Ф 452611, кл. В 05 В 13/02, 1987 g. Ы, 1836165 АЗ (54) УСТАНОВКАДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ (57) Использование: нанесение на изделия лакокрасочных материалов в деревообрабатывающей промышленности при повышении техники безопасности и снижении расхода материала при обработке узких планок, Сущность изобретения; установка для нанесения лакокрасочных покрытий снабжена закрепленными в стенках камеры

1 воздушными форсунками 9, размещенными по ходу технологического процесса за у распылителем и направленными в сторону

1836165

20

40 ложементов 4, 5, 6, каждый из которых выполнен в виде окантованной сетки. Установка снабжена экранами, каждый из которых установлен под соответствующим ложементом. Каждый ложемент 4, 5, 6 сыполнен в виде съемной поворотной пластины выпукИзобретение относится к оборудованию лакокрасочной промышленности и может быть использовано в деревообраба, тывающей промышленности для нанесения на изделия лакокрасочных материалов. .Цель изобретения — повышение техники безопасности и снижение расхода материала при обработке узких планок.

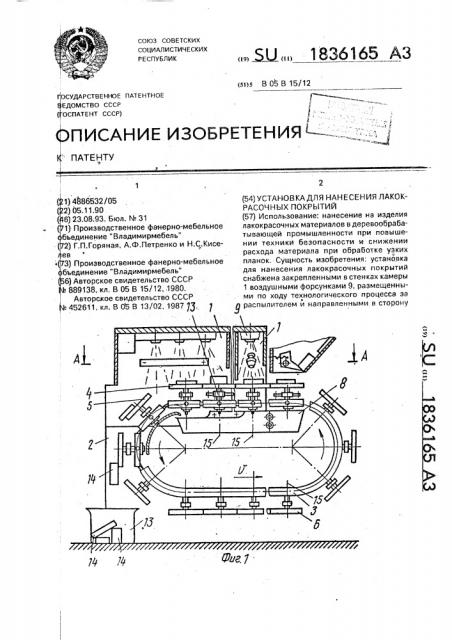

На фиг. 1 изображен общий вид установки; на фиг. 2 — сечение А-А; на фиг,3— вариант выполнения ложементов; на фиг. 4— сечение Б-Б; на фиг.5 — вариант выполнения установки; на фиг. 6 — фрагмент выполнения ложемента, Установка для нанесения лакокрасочных покрытий содержит камеру 1 с размещенным в ней на основании 2 замкнутым транспортером 3 с ложементами 4, 5 и 6 для установки обрабатываемых деталей, один (и более) распылитель 7, сборник 8 лакокрасочных отходов, воздушные форсунки 9, Ложементы 4, 5 и 6 могут быть выполнены в виде окантованной элементами 10 сетки.

Воздушные форсунки 9 закреплены на стенках камеры 1 и размещены по ходу технологического процесса. за распылителем 7 и направлены в сторону ложементов.

Установка снабжена экранами 11, каждый из которых установлен под соответствующим ложементом. Ложементы 4, 5, 6 могут быть выполнены в виде съемной поворотной от привода 12 пластины выпукло-вогнутой формы, образующей с соседними ложементами сопряженные звенья (фиг.2, 3). Привод поворота ложементов 4, 5 и 6 преимущественно размещен над сборником 8 лакокрасочных отходов в зоне загрузки-выгрузки деталей. Установка может быть снабжена разгрузочной емкостью 13.

Установка работает следующим образом, Детали 14 поступают на ложементы 6, 5, 4 и транспортером 3 подаются в камеру 1, Распылитель 7 подает лакокрасочную массу в зону обработки (под углом P). Воздушные форсунки 9 подаютструю сжатого воздуха в ло-вогнутой формы, образующей с соседним ложементом сопряженные звенья.

Привод поворота ложементов размещен над сборником лакокрасочных отходов в зоне загрузки-выгрузки деталей 14, 3 з.п. флы. 6 ил. ту же зону. ограничивая попадание взвешенных частиц лакокрасочной массы в окружающую среду и сгоняя" излишки этой массы с ложементов 4, 5 и 6 в сборник 8 лакокрасочных отходов. Ложементы 4, 5 и 6 по мере продвижения по камере 1 разворачиваются вокруг оси 15, улучшая -качество обработки детали и очистку ложементов от лакокрасочной массы. Одновременно с этим, по мере перемещения деталей 14 транспортером 3 вдоль камеры 1, происходит сушка деталей 14, а затем их выгрузка в емкость 13.

Формула изобретения

1. Установка для нанесения лакокрасочных покрытий, содержащая камеру с установленным на основании замкнутым транспортером с ложементами для установки обрабатываемых деталей, размещенный в камере по меньшей мере один распылитель и сборник лакокрасочных отходов, о тл и ч а ю щ а я с я тем, что, с целью повышения техники безопасности и снижения расхода материала при обработке узких планок, она снабжена закрепленными в стенках камеры воздушными форсунками; размещенными по ходу технологического процесса за распылителем и направленными в сторону ложементов, каждый из которых выполнен в виде окантованной сетки.

2, Установка по и. 1, о т л и ч а ю щ а яс я тем, что она снабжена экранами, каждый из которых установлен под соответствующим ложементом.

3.Установка по пп. 1 и 2,отл ич а ющ а я с я тем, что каждый ложемент выполнен в виде съемной поворотной от привода пластины выпукло-вогнутой формы, образующей с соседним ложементом сопряженные звенья.

4, Установка по пп,1-3, о т л и ч а ю щ ая с я тем. что привод поворота ложементов размещен над сборником лакокрасочных отходов в зоне загрузки-выгрузки деталей.

1836165

1836165

4 08. 5
