Способ изготовления самообесцвечивающегося маркировочного средства

Способ изготовления самообесцвечивающегося маркировочного средства

Иллюстрации

Показать все

Реферат



Использование: маркировка текстильного и трикотажного полотна методом напыления . Сущность изобретения: в расплавленный полиэтиленгликоль мол.м. 5000 вводят фенолфталеин, а затем гидроокись натрия в виде водного раствора. При этом компоненты используют в следующем соотношении: полиэтиленгликоль мол.м. 5000 - 80,0-85,0%; фенолфталеин 4,0- 4,25%; гидроокись натрия.4,0-4,25%; вода 5,5-12,0. Полученную смесь разливают в форму, охлаждают до твердого состояния и измельчают. 2 табл.

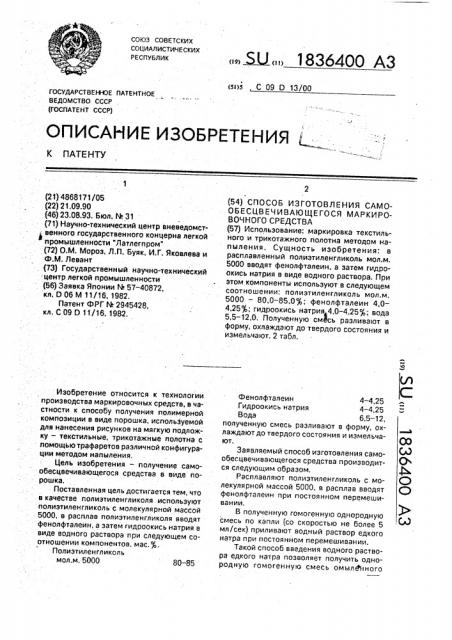

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Фенолфталеин

00 (А) о

Ф

О

О (21) 4868171/05 (22) 21.09.90 (46) 23.08.93. Бюл; М 31 (71) Научно-технический центр вневедомст„венного государственного концерна легкой промышленности "Латлегпром" (72) О.М. Мороз, Л.П. Буяк, И.Г. Яковлева и

Ф.M. Левант (73) Государственный научно-технический . центр легкой промышленности (56) Заявка Японии М 57-40872. кл. D 06 М 11/16; 1982.

Патент ФРГ М 2945428, кл. С 09 0 11/16, 1982.

Изобретение относится к технологии производства маркировочных средств, в частности к способу получения полимерной композиции в виде порошка, используемой для нанесения рисунков на мягкую подложку — текстильные, трикотажные полотна с помощью трафаретов различной конфигурации методом напыления, Цель изобретения — получение самообесцвечивающегося средства в виде порошка.

Поставленная цель достигается тем, что в качестве полиэтиленгликоля используют полиэтиленгликоль с молекулярной массой

5000, в расплав полиэтиленгликоля вводят фенолфталеин, а затем гидроокись натрия в виде водного раствора при следующем соотношении компонентов, мас.%.

Полиэтиленгликоль мол.м. 5000

„„Я! „„183б400 АЗ (я)5 С 09 D 13/00 (54) СПОСОБ ИЗГОТОВЛЕНИЯ САМООБЕСЦВЕЧИВАЮЩЕГОСЯ МАРКИРОВОЧНОГО СРЕДСТВА (57) Использование: маркировка текстильного и трикотажного полотна методом напыления. Сущность изобретения: в расплавленный полиэтиленгликоль мол.м.

5000 вводят фенолфталеин, а затем гидроокись натрия в виде водного раствора. При этом компоненты используют в следующем соотношении: llîëèýòèëåílëèколь мол.м.

5000 — 80,0-85,0%; фенолфталеин 4,0—

4,25%; гидроокись натрия 4,0 — 4,25%; вода

5,5-12,0. Полученную смесь разливают в форму, охлаждают до твердого состояния и измельчают. 2 табл.

Гидроокись натрия 4 — 4,25

Вода 6,5 — 12, полученную смесь разливают в форму, охлаждают до твердого состояния и измельчают.

Заявляемый способ изготовления самообесцвечивающегося средства производится следующим образом, Расплавляют полиэтиленгликоль с молекулярной массой 5000, в расплав вводят фенолфталеин при постоянном перемешивании.

В полученную гомогенную однородную смесь по капли (со скоростью не более 5 мл/сек) приливают водный раствор едкого натра при постоянном перемешивании.

Такой способ введения водного раствора едкого натра позволяет получить однородную гомогенную смесь омыленного

1836400 Таблица 1

Составы композиции полиэтиленгликоля и красителя (фенолфталеина) этерифицированного в спиртовой среде полиэтиленгликоля до кислых эфиров фталевой кислоты.

Полученную смесь разливают в формы, охлаждают до твердого состояния и затем размельчают на мельнице до порошка с размерами частиц менее 250 мкм, Причем указанные выше компоненты берутся в определенном мас,Q соотношении, указанном в табл.1. .Изготовленные композиции самообесцвечивающегося средства подвергались физико-механическим испытаниям и проводилась проверках пишущих и эксплуатационных свойств на мягкой подложке— трикотажном полотне, Физико-механические свойства составов приведены в табл.2.

Таким образом заявляемый способ изготовления самообесцвечивающегося средства обеспечивает получение твердой фазы в виде порошка с размерами частиц не превышающими 250 мкм, что позволяет наносить метки методом напыления через трафарет на мягкую подложку — текстильные (трикотажные) полотна.

При этом обеспечиваются качественные пишущие и эксплуатационные свойства контурных линий и сокращается время пленкообразования.

Формула изобретения

Способ изготовления самообесцвечивающегося маркировочного средства на основе смеси водного раствора гидроокиси

10 натрия, расплава полиэтиленгликоля и фенолфталеина,отл ичающийся тем,что, с целью получения самообесцвечивающегося средства в виде порошка, в качестве полиэтиленгликоля используют полиэтиленг15 ликоль с мол,м. 5000, в расплав полиэтиленгликоля сначала вводят фенолфталеин, а затем гидроокись натрия в виде водного раствора при следующем соотношении компонентов, мас. $:

20 Полиэтиленгликоль с мол.м, 5000 80.0 — 80,5

Фенолфталеин 4,0 — 4,25 °

Гидроокись натрия 4,0-4,25

Вода 5,5-12,0

25 полученную смесь разливают в форму, охлаждают до твердого состояния и измельча° ют.

1836400

Таблица 2

Составитель С.Стоцкая

Техред M.Ìîðãåíòàë Корректор М.Максимишинец

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3006 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
