Реферат



Использование. Гальванотехника, в частности , обработка мелких изделий в барабанах погружного типа, при нанесении гальванических покрытий, а также мойки и сушки мелких изделий. Барабан для обработки мелких изделий содержит многогранную камеру с перфорированными гранями 2 и с крышкой для загрузки изделий 4, полки 5, закрепленные по ребрам боковых и стенках торцовых граней многогранной камеры, перекрывающих перфорированные грани 2 и снабженных перфорированными вставками 6 и катодно-контактными полосами 7, подвод тока, к которым осуществляется через систему скользящих контактов известными в гальванике способами. 3 ил.

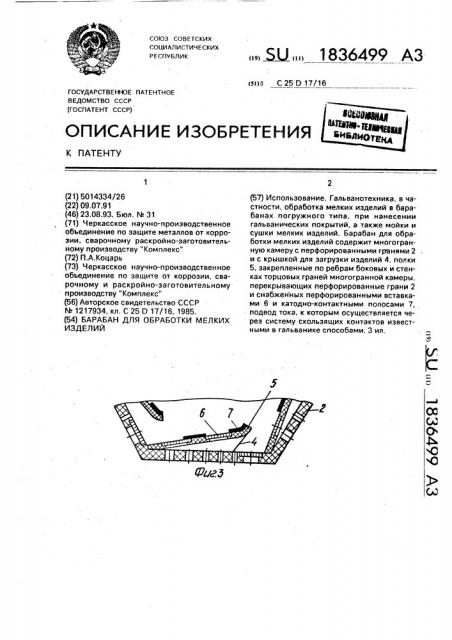

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1У БЛИК

1836499 АЗ (! 9) (1 I ) (я)з С 25 0 17/16

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5014334/26 (22) 09.07.91 (46) 23.08,93. Бюл. М 31 (71) Черкасское научно-производственное объединение по защите металлов от коррозии, сварочному раскройно-заготовительному производству "Комплекс" (72) П.А. Коцарь (73) Черкасское научно-производственное объединение по защите от коррозии, сварочному и раскройно-заготовительному производству "Комплекс" (56) Авторское свидетельство СССР

% 1217934, кл, С 25 0 17/16, 1985. (54) БАРАБАН ДЛЯ ОБРАБОТКИ МЕЛКИХ

ИЗДЕЛИЙ (57) Использование, Гальванотехника, в частности, обработка мелких изделий в барабанах погружного типа. при нанесении гальванических покрытий, а также мойки и сушки мелких изделий. Барабан для обработки мелких изделий содержит многогранную камеру с перфорированными гранями 2 и с крышкой для загрузки изделий 4, полки

5, закрепленные по ребрам боковых и стенках торцовых граней многогранной камеры, перекрывающих перфорированные грани 2 и снабженных перфорированными вставками 6 и катодно-контактными полосами 7, подвод тока, к которым осуществляется через систему скользящих контактов известными в гальванике способами. 3 ил, 1836499

Изобретение относится к обработке мелких изделий в барабанах погружного типа, а именно к устройствам для нанесения гальванических покрытий, а также может быть использовано для мойки и сушки мелких иэделий.

Целью изобретения является увеличение производительности и улучшения качества изделий.

На фиг.1 представлен барабан, общий вид; на фиг,2 — сечение А — А на фиг,1; на фиг,3 — узел на фиг.1.

Барабан для обработки мелких иэделий содержит многогранную камеру 1 с перфорированными гранями 2 и с крышкой 3 для загрузки изделий 4, полки 5, закрепленные по ребрам боковых и стенках торцовых граней многогранной камеры 1, перекрывающих перфорированные грани 2 и снабженных перфорированными вставками 20

6 и катодно-контактными полосами 7, подвод тока к которым осуществляется через

-систему скользящих контактов известными в гальванике способами.

Перфорация на гранях 2 многогранной 25 камеры 1 выполнена таким же образом как и в известном барабане.

Работа барабана осуществляется следующим образом.

Через крышку 3 в многогранную камеру 30

1 загружают изделия, например швейные иглы для ручного шитья. Закрывают крышку

3, опускают барабан в ванну с электролитом и включают источник питания (на чертеже не показаны). 35

Процесс нанесения гальванического покрытия на изделия осуществляется при вращении барабана без реверса в сторону, указанную на фиг.2, при этом изделия скользят по полкам 5, соприкасаясь с катод- 40 но-контактными полосами 7, а через отверстия в гранях 2 многогранной камеры 1 и щели вставок 6 проходит ток от анодов к покрываемым изделиям (барабан обращен к анодам перфорированными гранями).

При пересыпании изделий с полки на полку происходит их равномерное распределение по всей площади полок, что уменьшает вероятность их комкования в процессе обработки, При выгрузке иэделий барабан извлекают из ванны, открывают крышку 3, а так как в той грани, где расположена крышка, наклоненная пластина отсутствует, то изделия свободно высыпаются из камеры 1 при поворачивании барабана.

Предлагаемое устройство, имея те же функциональные возможности, что и известное, позволяет за счет пропуска анодного тока через щели вставок полок, закрепленных внутри рабочей камеры, увеличить производительность барабана на 10 — 157 и улучшить качество покрытий.

Формула изобретения

1. Барабан для обработки мелких изделий типа швейных игл, содержащий многогранную рабочую камеру с перфорированными стенками, катодно-контактное устройство и полки, закрепленные внутри рабочей камеры с воэможностью перекрытия боковых граней, причем полки образуют с боковыми гранями по направлению вращения ббрабана острые углы, а диаметр отверстий перфораций в боковых гранях уменьшается по мере удале- . ния от ребер соединения полок с гранями, отличающийся тем,что,сцелью повышения производительности и улучшения качества покрытий, полки выполнены с перфорированными вставками, имеющими пазы шириной, меньшей. диаметра обрабатываемых деталей, 2. Барабан по п,1, отличающийся тем, что вставки выполнены из токонепроводящего материала.

1836499

Составитель П.Коцафь

Техред М.Моргентал Корректор С.Патрушева

Редактор С.Кулакова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101.Заказ 3011 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
