Устройство для игры в вопросы и ответы
Иллюстрации
Реферат
О П И С А Н И Е I83652
ИЗОБРЕ ТЕНИ Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социзлистических
Республин
Зависимое от авт. свидетельства №
Кл. 77d, 9/18
Заявлено 23.Х.1964 (№ 927038/28-12) с присоединением заявки ¹
Комитет по делам изоеретеиий и открытий
IlpH Совете Министров
СССР
МПК А 63f
УД К 688.727.95,(088.8) Приоритет
Опубликовано 17.И.1966. Бюллетень № 13
Дата опубликования описания 18.VI I 1.1966
УСТРОЙСТВО ДЛЯ ИГРЫ В ВОПРОСЫ И ОТВЕТЫ
Известно устройство для игры в вопросы и ответы, содержащее коробку, внутри которой помещен перфорированный диск с нанесенными на него вопросами, устанавливаемыми для прочтения против ответов, нанесенных на крышку, выполненных съемными, и программное приспособление для проверки правильности ответов.
Предлагаемое устройство позволяет расширить возможности игры и осуществить дифференцированное программирование вопросов и ответов.
Для этого в программное приспособление включают неподвижно установленную на токопроводящем поле дна коробки перфорированную карту с нанесенными на нее вопросами, перфорированный токопроводящий подвижный диск с наложенной на него картой с ответами, подключенные к источнику постоянного тока и являющиеся концами разомкнутой электроцепи, замыкаемой двухполюсным замыкателем. Приспособление для проверки правильности ответов выполнено в виде сигнальной электролампочки, установленной в корпусе замыкателя.
На фиг. 1 изображен общий вид предлагаемого устройства; на фиг. 2 — схема устройства в разрезе; на фиг. 3 — перфокарта с вопросами; на фиг. 4 — электропроводный подвижный диск; на фиг. 5 — перфокарта с ответами; на фиг. 6 — замыкатель в разрезе.
Предлагаемое устройство состоит из коробки 1, внутри которой помещается программное приспособление. Последнее включает неподвижно установленную на токопроводящем поле 2 дна коробки перфорированную карту
8 с нанесенными на нее вопросами и перфорированный токопроводящий подвижный диск 4 с наложенной на него перфорирован1р ной картой 5 с ответами. Источник постоянного тока б подсоединен одним полюсом к токопроводящему полю 2, а другим — к диску
4 через стержень 7 и шайбу 8. Двухполюсный замыкатель 9 замыкает разомкнутую электро15 цепь. Приспособление для проверки правильности ответов выполнено в виде сигнальной электролампочки 10, установленной в корпусе замыкателя 9 и последовательно включенной в его цепь.

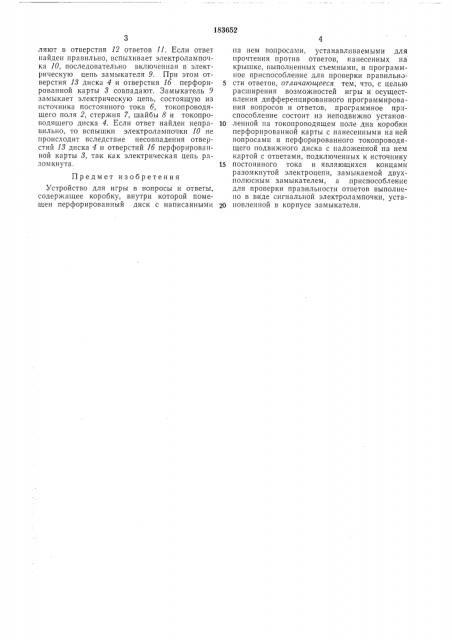

Для проведения игры на диск 4 фиксированно накладывается перфокарта 5 с ответами. В зависимости от размещения ответов 11 отверстия 12 совпадают с соответствующими отверстиями 13 диска 4, Раскручивая диск 4, совмещают указатель 14 диска 4 с риской 15 выбранного вопроса, находящейся на перфокарте,8 с вопросами, и находят на перфорированной карте 5 ответы 11, относящиеся к выбранному вопросу. Для проверки правиль30 ности найденных ответов замыкатель 9 встав183652 ляют в отверстия 12 ответов 11. Если ответ найден правильно, вспыхивает электролампочка 10, последовательно включенная в электрическую цепь замыкателя 9. При этом отверстия 18 диска 4 и отверстия 1б перфорированной карты 8 совпадают. Замыкатель 9 замыкает электрическую цепь, состоящую из источника постоянного тока б, токопроводящего поля 2, стержня 7, шайбы 8 и токопроводящего диска 4. Если ответ найден неправильно, то вспышки электролампочки 10 не происходит вследствие несовпадения отверстий 18 диска 4 и отверстий 1б перфорированной карты 8, так как электрическая цепь разомкнута.
Предмет изобретения
Устройство для игры в вопросы и ответы, содержащее коробку, внутри которой помещен перфорированный диск с написанными а нем вопросами, устанавливаемыми для прочтения против ответов, нанесенных на крышке, выполненных съемными, и программное приспособление для проверки правильно5 сти ответов, отличающееся тем, что, с целью расширения возможностей игры и осуществления дифференцированного программирования вопросов и ответов, программное приспособление состоит из неподвижно установl0 ленной на токопроводящем поле дна коробки перфорированной карты с нанесенными на ней вопросами и перфорированного токопроводящего подвижного диска с наложенной на нем картой с ответами, подключенных к источнику
15 постоянного тока и являющихся концами разомкнутой электроцепи, замыкаемой двухполюсным замыкателем, а приспособление для проверки правильности ответов выполнено в виде сигнальной электролампочки, уста20 новленной в корпусе замыкателя.
183652 фиг.4
Фиг.5
