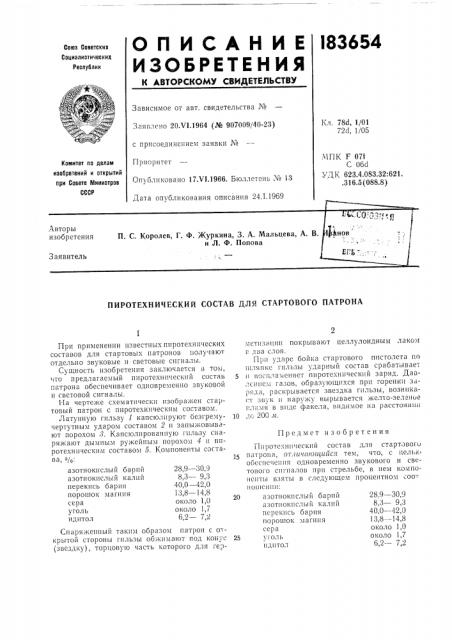

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I83 654

Союз Советских

Социалистических

Республик ф й

Зависимое ог авт. свидетельства ¹

Заявлено 20Х1.1964 (№ 907009/40-23) с присоединением заявки №

Приоритет

Опубликовано 17.V1.1966. Бюллетень № 13

Кл. 78d, 1/01

72с1, 1/05

МПК F 07f

С 06с!

УДК 623.4.083.32:621..316.5 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР бликования описания 24.1.1969

ПИРОТЕХНИЧЕСКИЙ СОСТАВ ДЛЯ СТАРТОВОГО ПАТРОНА

Предмет изобретения

28,9 — 30,9

8,3 — 9,3

40,0 — 42,0

13,8 — 14,8 около 1,0 около 1,7

6,2 — 7,2

28.9 — 30,9

8,3 — 9,3

40,0 — 42,0

13,8 — 14,8 около 1,0 около 1,7

6,2 — 7,2

При применении известных пиротехнических составов для стартовых патронов получают отдельно звуковые и световые сигналы.

Сущность изобретения заключается в том, что предлагаемый пиротехнический состав патрона обеспечивает одновременно звуковой и световой сигналы.

На чертеже схематически изображен стартовый патрон с пиротехническим составом.

Латунную гильзу 1 капсюлируют безгремучертутным ударом составом 2 и запыжовывают порохом ?. Капсюлированную гильзу снаряжают дымным ружейным порохом 4 II пиротехническим составом 5. Компоненты состава,%: азотнокислый барий азотнокислый калий перекись бария порошок магния сера уголь идитол

Снаряженный таким образом патрон с очкрытой стороны гильзы обжимают под конус (звсздку), торцовую часть которого для герметизации покрывают целлулоидным лаком в чва слоя

При ударе бойка стартового пистолета по шляпке гильзы ударный состав срабатывает и воспламеняет пиротехнический заряд. Давлсиис;I газов, образующихся при горении заряда, раскрывается звездка гильзы, возникает зь? K II наружу вырывается желто-зеленое

v.aамя в виде факела, видимое па расстоянии

10 i<; 200 л.

Пиротехиический состав для стартового патрона, отла чпloùèéñÿ тем, что, с цельк обссисчсииri одновременно звукового и светового сигналов при стрельбе, в нем компоненты взяты в следующем процентном соо-: ношении:

20 азотнокислый барий азотнокислый калий перекись бария порошок магния сера

25 уголь идитол

183654
