Реферат



Изобретение относится к устройству для маскировки прозрачных плоскостей с отражающей поверхностью с использованием плоскостного перфорированного неотражающего покрытия. Цель изобретения А.. / - создание такого устройства, при котором отражение падающих снаружи световых лучей в значительной степени препятствуется и, кроме того, при всех обстоятельствах сохраняется достаточный вид изнутри. Устройство содержит рамку 2, открытую с ее верхней стороны 3. Рамка 2 снабжена пазом 4, проходящим на определенном расстоянии от прозрачной отражающей поверхности 1. В паз 4 вдвинуто выполненное из металлического листа или пластмассовой лластинц покрытие 5, имеющее перфорацию 6. Вследствие этой перфорации 6 световые лучи 7- не могут отражаться от поверхности 1. Но, с другой стороны, возможен вид изнутри, т.е. в направлении 8. Отношение поверхности отверстий перфорации 6 к полной поверхности в пределах перфорированной зоны составляет 1:4-1:2. 4 ил. СП С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 41 Н 3/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПА.ТЕНТУ

О О О О 4 О О О О О О О 0 О

О 0 О 0 0 О О О О О 0 D О О

О О О O О 0 О О О О 0 О О О

О О О 0 О О О О 4 О О 0 О О

0 О О О О О 0 О О О О О О О

О.О О ООООООDОООО

О О О О О 0 О О О О О О О О

О 0 О О О О О О О 0 0 0 О

ОООOOОOООOOОО О

О О О О О О О О О О О О О О

О о О О О О О О О, О О О О О

О О О О О О О О О О О О О О

О О О О О О О О О О О О О О

О О О О О О О О О 0 О О О О

О О О О О О О О О О О O О О

О О О О О О 0 О О О 0 О О О

О О О О О О 0 О О О О О О О

О О О О 0 О О 0 О О О О О О

О О О О О О О О О О О 0 О О

О 0 О О О О О О О О О О О О а

le

6д о ,( ЬЭ

1 !

2

Юиа 1 (21) 4830372/23 (86) РСТ/AT 89/00101 (14.11 89). (22) 13.07.90 (46) 23.08.93. Бюл, М 31 (31) А 2816/88 (32) 16,11.88 (33) AT (71) Й.Блашке Пумпен-Фильтеранлаген (AT) (72) Курт Хаагер (AT) (73) Й, Блашке Пумпен-Фильтеранлаген (AT) (561 Заявка ФРà — (ОЕ) M 3149782, кл. F 41 Н 3/00, 1983. (54) УСТРОЙСТВО ДЛЯ МАСКИРОВКИ

ПРОЗРАЧНЪ|Х ПЛОСКОСТЕЙ С ОТРАЖА-.

ЮЩЕЙ ПОВЕРХНОСТЬЮ (57) Изобретение относится к устройству для маскировки прозрачных плоскостей с отражающей поверхностью с использованием плоскостного перфорированного неотражающего покрытия. 1.(ель изобретения

Х

А. Ж 1836620 А 3 — создание такого устройства, при котором отражение падающих снаружи световых лучей в значительной степени препятствуется и, кроме того, при всех обстоятельствах сохраняется достаточный вид изнутри. Устройство содержит рамку 2, открытую с ев верхней стороны 3. Рамка 2 сйабжена пазом

4, проходящим на определенном расстоянии от прозрачной отражающей поверхности 1. В паз 4 вдвинуто выполненное из металлического листа или пластмассовой ,пластины покрытие 5, имеющее перфорацию 6. Вследствие этой перфорации 6 световые лучи 7. не могут отражаться от поверхности 1. Но, с другой стороны, возмо. жен вид изнутри, т.е, в направлении 8. Отношение поверхности отверстий перфорации 6 к полной поверхности в пределах перфорированной зоны составляет

1:4-1:2. 4 ил.

:Ъ

О О О

OO 0 OOO

0 0 0 О 0 0

OOO0OO

О О О О О О

00ОООО

О О О О О, О

ОООООО

ОООООО

О О О О О О

О О О О О О

ОООООО

О 0 О О О О

0 О О О О О

O O 0 О O

Оооооо

ОООООО 0 О О О О О

000000

1836620

Изобретение относится к устройству для маскировки прозрачных плоскостей с отражающей поверхностью, с использованием плоскостного, неотражающего покрытия. 5

Цель изобретения — создание устройства для маскировку; при котором отражение падающих снаружи световых лучей в значительной степени препятствуется и, кроме того, при всех обстоятельствах сохраняется достаточный вид изнутри.

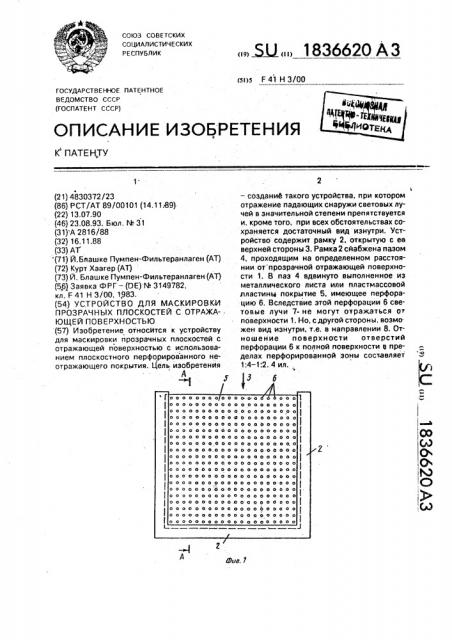

На фиг. 1 показано устройство с рамкой с пазами, общий вид; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — оснащенный предлагаемым устройством универсаль- 15 ный противогаз (противоатомный, противобиологический и противохимический); на фиг. 4 — вид эластичного покрытия.

В зоне прозрачной плоскости с отража ющей поверхностью, например поверхно- 20 стью оконного стекла 1, установлена рамка

2, открытая с ее верхней стороны. Рамка 2 закреплена на удерживающем профиле 3 для оконного стекла 1 (например: свинчена или приклеена) и снабжена пазом 4, прохо- 25 дящим на определенном расстоянии от оконного стекла 1. В lаз 4 вдвинуто выполненное, например, из металлического листа или пластмассовой пластины покрытие 5, имеющее перфорацию 6. Вследствие этой перфорации 6 лучи света 7 не могут отражаться от оконного стекла 1. С другой стороны, все же возможен вид изнутри, т.е. в направлении 8. В универсальном проти- . вогазе 9 (противоатомного, противобио- 35 логического и прот ивохимического), содержащем обычно маску 10, фильтр 11, а также фиксирующие ленточки 12, застекленные отверстия для глаз покрыты например, выполненным из пластмассы, 40 эластичным устройством 13, снабженным перфорацией 14. Прикрепление этого устройства 13 происходит, например, расположенной с краю "липучкой" 15, так, что обладателю противогаза 9 в случае необхо- 45 димости требуется только прижать к отверстиям для глаз зто плоскостное, эластичное устройство 13. Сквозь загнутый край 16 перфорированного покрытия 17 протянут шнур

18. Покрытие 17 выполнено, например, из полимерной пленки и поэтому является эластичным. Соответственно на углах край 16 прорван, так что шнур 18 можно вьггягивать для образования петли 19. Эти петли 19 могут надеваться, например, на крюки, расположенные вблизи углов ветрозащитного стекла безрельсового сухопутного транспортного средства с моторный приводом.

Устройство для маскировки можно использовать у всех плоскостей с отражающей поверхностью. Так, например, возможно использование на прожекторах безрельсового сухопутных транспортных средств с моторным приводом, у которых в этом случае падающие снаружи световые лучи больше не отражаются, а световые лучи прожектора могут выходить так, что освещение существует еще и за счет прожектора, Закрепление перфорированного плоскостного покрытия может происходить самым различным образом, Перфорированное плоскостное покрытие может быть выполнено самонесущим и вставлено в рамку с пазами. Материалом покрытия может быть, например, металлический лист или пластмасса. Перфорированное плоскостное покрытие может быть выполнено эластичным и скатывающимся.

Перфорированные плоскостные покрытия, являющиеся эластичными, могут фиксироваться также с помощью кнопок, застежек типа "репейник" или другого типа. . Формула изобретения

Устройство для маскировки прозрачных плоскостей с отражающей поверхностью, выполненное в виде плоскостного неотражающего перфорированного покрытия, закрепленного соединительными элементами на прозрачной плоскости с воэможностью вида изнутри, о т л и ч а ю щ е е с я тем, что отношение поверхности перфорации к полной поверхности в пределах перфорированной зоны составляет 1:4-1;2.
