Цифровой анализатор сигнала

Цифровой анализатор сигнала

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам вычислительной техники и может найти применение в цифровых системах обработки информации различного назначения. Целью изобретения является повышение точности. Сущность изобретения состоит в том, что в Известное устройство анализа сигналов содержащее три блока памяти, блок управления , два умножителя, делитель, квадратор, блок извлечения квадратного корня, два накапливающих сумматора и аналого-цифровой преобразователь, введены четвертый блок памяти, три блока элементов ИЛИ и сумматор. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) П! ) (я)5 G 06 E 15/332

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

° » О

At

И

At

00 (гд

0ь

QO

М (21) 4850338а4 (22) 12.07.90 (46) 23.08.93. Бюл, hb 31 (71) Центральный научно-исследовательский институт "Морфизприбор" (72) М.В.Куприянова, В,A.Ñìèðíîâà и

С.И.Хазанович (73) Центральный научно-исследовательский институт "Морфизприбор" (56) Авторское свидетельство СССР

hb 1619297, кл. G 06 F 15/332, 1988 - (и рототип). (54) ЦИФРОВОЙ АНАЛИЗАТОР СИГНАЛА (57) Изобретение относится к средствам вычислительной техники и может найти применение в цифровых системах обработки информации различного назначения. Целью изобретения является повышение точности.

Сущность изобретения состоит в том, что в известное устройство анализа сигналов содержащее три блока памяти, блок управления, два умножителя, делитель, квадратор, блок извлечения квадратного корня, два накапливающих сумматора и аналого-цифровой преобразователь, введены четвертый блок памяти, три блока элементов ИЛИ и сумматор. 1 ил.

1836689

Изобретение относится к средствам вычислительной техники и может найти применение в системах обработки информации различного назначения.

Целью изобретения является повышение точности анализа сигнала.

Сущность изобретения состоит в том, что устройство содержит с первого по четвертый блоки 2, 6, 122 14 памяти, три сумматора 4. 10; 11, два умножителя 8, 13, делитель 16, квадратор 9, блок извлечения квадратного корня 15, три блока элементов

ИЛИ 3, 5, 7 и блок 17 управления.

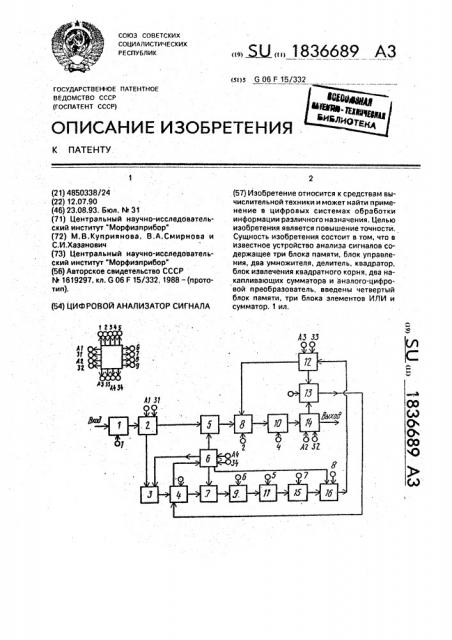

Отличительными признаками от прототипа является введение четвертого блока памяти, трех элементов ИЛИ и сумматора 4, .что позволяет осуществлять декорреляцию обрабатываемых отрезков реализацией сигнала в каждом цикле работы устройства. . Ha фиг.1 представлена функциональная схема анализатора.
