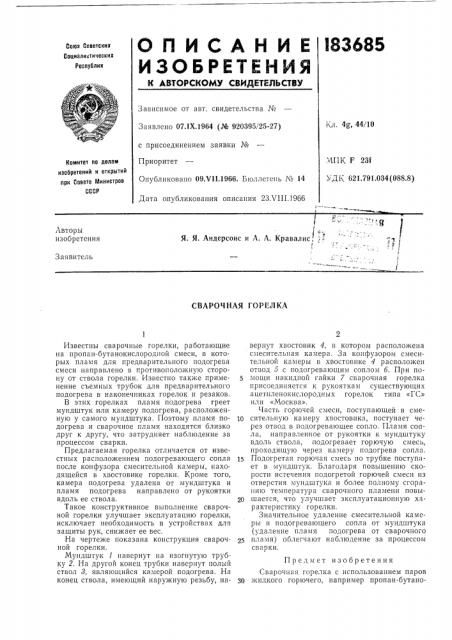

О П И С А Н И Е l83685
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 4g, 44/10
Заявлено 07.IX,1964 (№ 920395/25-27) с присоединением заявки №
Приоритет
Опубликовано 09.VI1.1966. Бюллетень № 14
Дата опубликования описания 23 VIII.1966
МПК F 23f
УДК 621.791.034 (088.8) Комитет по делам изобретений и открытий при "-овете Министров
СССР
1 ю
Я Я Андерсонс и A. А. Кравалис, „.
Авторы изобретения
> !
1
Заявитель
СВАРОЧНАЯ ГОРЕЛКА
Известны сварочные горелки, работающие на пропан-бутанокислородной смеси, в которых пламя для предварительного подогреьа смеси направлено в противоположную сторону от ствола горелки. Известно также применение съемных трубок для предварительного подогрева в наконечниках горелок и резаков.
В этих горелках пламя подогрева греет мундштук или камеру подогрева, расположенную у самого мундштука. Поэтому пламя подогрева и сварочное пламя находятся близко друг к другу, что затрудняет наблюдение за процессом сварки.
Предлагаемая горелка отличается от известных расположением подогревающего сопла после конфузора смесительной камеры, находящейся в хвостовике горелки. Кроме того, камера подогрева удалена от мундштука и пламя подогрева направлено от рукоятки вдоль ее ствола.
Такое конструктивное выполнение сварочной горелки улучшает эксплуатацию горелки, исключает необходимость в устройствах для защиты рук, снижает ее вес.
На чертеже показана конструкция сварочной горелки.
Мундштук 1 навернут на изогнутую трубку 2. На другой конец трубки навернут полый ствол 8, являющийся камерой подогрева. На конец ствола, имеющий наружную резьбу, навернут хвостовик 4, в котором расположена смесительная камера. За конфузором смесительной камеры в хвостовике 4 расположен отвод 5 с подогревающим соплом 6. При помощи накидной гайки 7 сварочная ropeëêÿ присоединяется к рукояткам существующих ацетиленокислородных горелок типа «ГС» или «Москва».
Часть горючей смеси, поступающей в сме1р сительную камеру хвостовика, поступает через отвод в подогревающее сопло. Пламя сопла, направленное от рукоятки к мундштуку вдоль ствола, подогревает горючую смесь, проходящую через камеру подогрева сопла, 1s Подогретая горючая смесь по трубке поступает в мундштук. Благодаря повышению скорости истечения подогретой горючей смеси из отверстия мундштука и более полному сгоранию температура сварочного пламени повы20 шается, что улучшает эксплуатационную характеристику горелки.
Значительное удаление смесительной камеры и подогревающего сопла от мундштука (удаление пламя подогрева от сварочного пламя) облегчают наблюдение за процессом сварки.
Предмет изобретения
Сварочная горелка с использованием паров
30 жидкого горючего, например пропан-бутано183685
Составитель В. H. Пенезев
Редактор Н. Джарагетти Текред Л. К. Ткаченко Корректор М. П. Ромашова
Заказ 2411/15 Тираж 700 Формат бум. 60+90 /з Объем 0,13 изд. л. Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 вой смеси, содержащая рукоятку, смесител ную камеру, мундштук с наконечником и подогревающее сопло, отличающаяся тем, что, с целью улучшения эксплуатации и облегчепия труда исполнителя, подогревающее сопло горелки расположено после конфузора смесительной камеры и направлено от рукоятки вдоль ее ствола.
