Способ перехвата стержня с оправкой при выдачегильзы

Способ перехвата стержня с оправкой при выдачегильзы

Иллюстрации

Показать все

Реферат

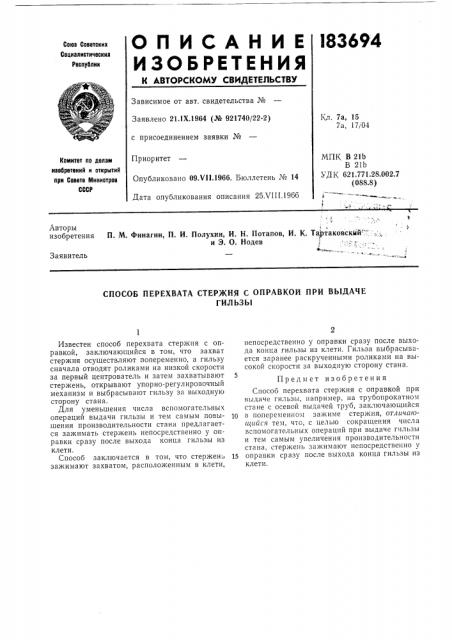

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

183694

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21 1Х.1964 (№ 921740/22-2) Кл. 7а, 15

7а, 17/04 с присоединением заявки №

Приоритет

Опубликовано 09 т !!.1966, Бюллетень № 14

Дата опубликования описания 25Х111.19бб

МПК В 21Ь

В 21Ь

УД К 621.771.28.002.7 (088.8) Комитат по делам иаобретений и открытий при Совете Министров

СССР

П. М. Финагин, П. И. Полухин, И. И. Потапов, И. К. Тафтаковскмй,. .... и Э. О. Нодев

Ф-1"Ф

Авторы изобретения

Заявитель

СПОСОБ ПЕРЕХВАТА СТЕРЖНЯ С ОПРАВКОИ ПРИ ВЫДАЧЕ

ГИЛЬЗЫ

Известен способ перехвата стержня с оправкой, заключающийся в том, что захват стержня осуществляют попеременно, а гильзу сначала отводят роликами на низкой скорости за первый центрователь и затем захватывают стержень, открывают упорно-регулировочный механизм и выбрасывают гильзу за выходную сторону стана.

Для уменьшения числ а вспомогательных операций выдачи гильзы и тем самым повышения производительности стана предлагается зажимать стержень непосредственно у оправки сразу после выхода конца гильзы из клети.

Способ заключается в том, что стержень зажимают захватом, расположенным в клети, непосредственно у оправки сразу после выхода конца гильзы из клети. Гильза выбрасывается заранее раскрученными роликами на высокой скорости за выходную сторону стана.

Предмет изобретения

Способ перехвата стержня с оправкой при выдаче гильзы, например, на трубопрокатном стане с осевои выдачей труб, заключающийся

10 в попеременном зажиме стержня, отличаюи1ийся тем, что, с целью сокращения числа вспомогательных операций при выдаче гильзы и тем самым увеличения производительности стана, стержень зажимают непосредственно у

1S оправки сразу после выхода конца гильзы из клети.
