Реферат



Использование: в медицине для массажа . Сущность изобретения: медицинская банка содержит корпус в виде сильфона, на открытом торце которого соосно с ним герметично и жестко установлен фланец 2, который с наружной стороны имеет гладкие скругленные кромки. С противоположного торца корпуса герметично и жестко установлена крышка. Корпус выполнен из материала с обратимой термической памятью формы, а фланец и крышка из теплопроводящего материала. 2 ил.

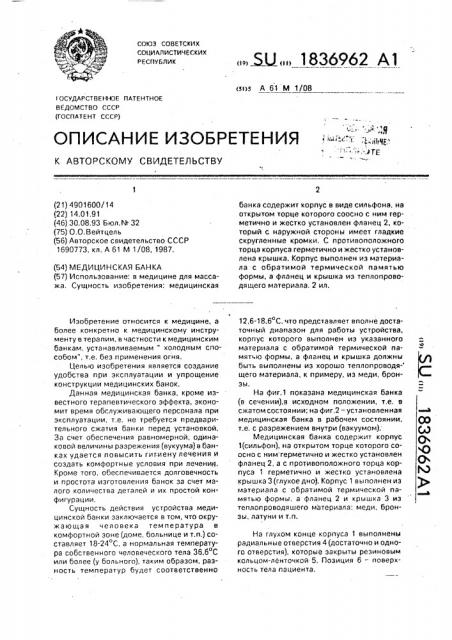

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК

f ОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4901600/14 (22) 14.01,91 (46) 30.08.93 Бюл.N. 32 (75) О.О,Вейтцель (56) Авторское свидетельство СССР

1690773, кл. А 61 М 1/08, 1987. (54) М ЕДИ ЦИ Н С КАЯ БАН КА (57) Использование, в медицине для массажа. Сущность изобретения: медицинская

Изобретение относится к медицине, а более конкретно к медицинскому инструменту в терапии, в частности к медицинским банкам, устанавливаемым " холодным способом", т.е. без применения огня.

Целью изобретения является создание удобства при эксплуатации и упрощение конструкции медицинских банок.

Данная медицинская банка, кроме известного терапевтического эффекта, экономит время обслуживающего персонала при эксплуатации, т.е. не требуется предварительного сжатия банки перед установкой.

Зэ счет обеспечения равномерной, одинаковой величины разрежения (вукуума) в банках удается повысить гигиену лечения и создать комфортные условия при лечениИ.

Кроме того, обеспечивается долговечность и простота изготовления банок за счет малого количества деталей и их простой конфигурации.

Сущность действия устройства медицинской банки заключается в том, что окружающая человека температура в комфортной зоне (доме, больнице и т.п.) составляет 18-24 С, а нормальная температура собственного человеческого тела 36.60С или более {у больного), таким образом, разность температур будет соответственно. Ж, 1836962 А1 банка содержит корпус в виде сильфона, нэ открытом торце которого соосно с ним герметично и жестко установлен фланец 2, который с наружной стороны имеет гладкие скругленные кромки. С противоположного торца корпуса герметично и жестко установлена крышка. Корпус выполнен из материала с обратимой термической памятью формы, а фланец и крышка из теплопроводящего материала. 2 ил.

12,6-18,6 С. что представляет вполне достаточный диапазон для работы устройства, корпус которого выполнен иэ указанного материала с обратимой термической памятью формы, а фланец и крышка должны быть выполнены иэ хорошо теплопроводя- щего материала, к примеру, из меди, бронзы.

На фиг.1 показана медицинская банка (в сечении),в исходном положении, т,е. в сжатом состоянии; на фиг.2 — установленная медицинская банка в рабочем состоянии. т.е. с разрежением внутри (вакуумом).

Медицинская банка содержит корпус

1(сильфон), на открытом торце которого соосно с ним герметично и жестко установлен фланец 2, а с противоположного торца корпуса 1 герметично и жестко установлена крышка 3 (глухое дно). Корпус 1 выполнен иэ материала с обратимой термической памятью формы, а фланец 2 и крышка 3 из теплопроводяшего материала: меди, бронзы, латуни и т,п.

На глухом конце корпуса 1 выполнены радиальные отверстия 4 (достаточно и одного отверстия), которые закрыты резиновым кольцом-лЕнточкой 5. Позиция 6 — поверхность тела пациента.

1836962

Корпус 1, фланец 2 и крышка 3 должны иметь соответствующее единое антикоррозийное покрытие, к примеру хромом или никелем, Составитель О.Вейтцель

Техред М.Моргентал Корректор Т.Ваш кович

Редактор С.Кулакова

Заказ 2849 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент, г, Ужгород, ул.Гагарина, 101

В исходном состоянии, при установке на поверхность 6 тела пациента, высота банки минимальна, т.е. равна 1 ин.

Формула изобретения

Медицинская банка, содержащая корпус в виде сильфона с фланцем на одном конце и крышкой на другом, о т л и ч а ю щ ая с я тем, что, с целью удобства в эксплуатации и упрощения конструкции, корпус выполнен иэ сплава с обратимой термической памятью формы, а фланец и крышка — из теплопроводящего материала.
