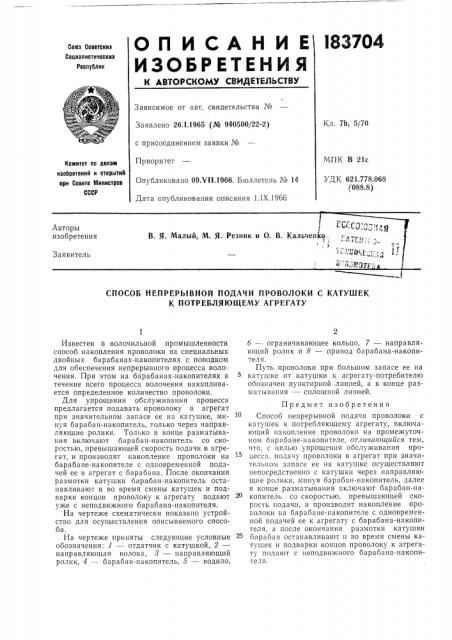

I83704

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетакик

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 26.1.1965 (№ 940500/22-2) с присоединением заявки №

Приоритет

Опубликовано 09.VI I.1966, Бюллетень № 14

Дата опубликования описания I.IX.196б

Кл. 7b, 5/70

МПК В 21с

УДК 621.778.068 (088.8) Комитет па делам изобретений и открытий при Сосете Мииистрае

СССР

СПОСОБ НЕПРЕРЫВНОЙ ПОДАЧИ ПРОВОЛОКИ С КАТУШЕК

К ПОТРЕБЛЯЮЩЕМУ АГРЕГАТУ

Известен в волочильной промышленности способ накопления проволоки на специальных двойных барабанах-накопителях с поводком для обеспечения непрерывного процесса волочения. При этом на барабанах-накопителях в течение всего процесса волочения накапливается определенное количество проволоки.

Для упрощения обслуживания процесса предлагается подавать проволоку в агрегат при значительном запасе ее на катушке, минуя барабан-накопитель, только через направляющие ролики. Только в конце разматывания включают барабан-накопитель со скоростью, превышающей скорость подачи в агрегат, и производят накопление проволоки на барабане-накопителе с одновременной подачей ее в агрегат с барабана. После окончания размотки катушки барабан-накопитель останавливают и во время смены катушек и подварки концов проволоку к агрегату подают уже с неподвижного барабана-накопителя.

На чертеже схематически показано устройство для осуществления описываемого способа.

На чертеже приняты следующие условные обозначения: 1 — отдатчик с катушкой, 2— направляющая волока, 8 — направляющий ролик, 4 — барабан-накопитель, 5 — водило, 6 — ограничивающее кольцо, 7 — направляющий ролик и 8 — привод барабана-накопителя.

Путь проволоки при большом запасе ее на катушке от катушки к агрегату-потребителю обозначен пунктирной линией, а в конце разматывания — сплошной линией.

Предмет изобретения

Способ непрерывной подачи проволоки с катушек к потребляющему агрегату, включающий накопление проволоки на промежуточном барабане-накопителе, от.гичающийся тем, что, с целью упрощения обслуживания процесса, подачу проволоки в агрегат при значительном запасе ее на катушке осуществляют непосредственно с катушки через направляющие ролики, минуя барабан-накопитель, далее в конце разматывания включают барабан-накопитель со скоростью. превышающей скорость подачи, и производят накопление проволоки на барабане-накопителе с одновременной подачей ее к агрегату с барабана-накопителя, а после окончания размотки катушки барабан останавливают и во время смены катушек и подварки концов проволоку к агрегату подают с неподвижного барабана-накопителя.

/г 02pezamy-ïóë æþìëþ

Составитель Н, Злотина

Заказ 2412/8 Тираж 825 Формат бум. 60 90 /в Объем 0,13 нзд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Редактор Л. М. Струве Техред Г. Е. Петровская

Корректоры: О. Б. Тюрина и С. H. Соколова
