Устройство для контроля предельного грузового момента стрелового гидравлического крана

Устройство для контроля предельного грузового момента стрелового гидравлического крана

Иллюстрации

Показать все

Реферат



Использование: гидравлические подъемные краны. Сущность изобретения: в устройстве для ограничения грузового момента гидравлического стрелового крана упрощается конструкция за счет перенесения оси крепления рычага на стреле крана из точки крепления оси вращения стрелы в сторону ее оголовка, что упрощает конструкцию, увеличивает угол подъема стрелы и соответственно уменьшает усилие на штоке гидроцилиндра подъема стрелы, что дает возможность уменьшить диаметр гидроцилиндра , а следовательно, и металлоемкость. 3 ил.

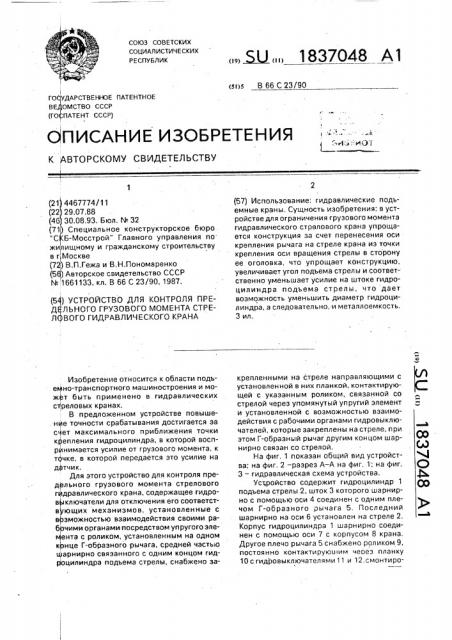

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 66 С 23/90

ГО УДАРСТВЕННОЕ ПАТЕНТНОЕ

BE OMCTBO СССР (ГО ПАТЕНТ СССР)

СПИСАНИЕ ИЗОБРЕТЕНИЯ

"j. л - .a . лак. а! i ."И(3

К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 4467774/11 (22 29.07.88 (46 30.08,93. Бюл. ¹ 32 (71 Специальное конструкторское бюро оС Б-Мосстрой" Главного управления по жилищному и гражданскому строительству в г Москве (72) В.П.режа и В.Н.Поиомареико (56 ) Авторское свидетельство СССР

¹ 1661133, кл. В 66 С 23/90, 1987. (5 ) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРЕД ЛЪНОГО ГРУЗОВОГО МОМЕНТА СТРЕЛ ВОГО ГИДРАВЛИЧЕСКОГО КРАНА

Изобретение относится к области подьемно-транспортного машиностроения и мож т быть применено в гидравлических стреловых кранах.

В предложенном устройстве повыше. ние точности срабатывания достигается за сЧет максимального приближения точки крепления гидроцилиндра, в которой восп1 ринимается усилие от грузового момента, к тфчке, в которой передается это усилие на датчик.

Для этого устройство для контроля предельного грузового момента стрелового гидравлического крана, содержащее гидров иключатели для отключения его соответствующих механизмов, установленные с возможностью взаимодействия своими рабрчими органами посредством упругого элемента с роликом, установленным на одном к энце Г-образного рычага, средней частью шарнирно связанного с одним концом гидРоцилиндра подъема стрелы, снабжено за,!Ж, 1837048 А1 (57) Использование: гидравлические подьемные краны. Сущность изобретения: в устройстве для ограничения грузового момента гидравлического стрвлового крана упрощается конструкция за счет перенесения оси крепления рычага на стреле крана из точки крепления оси вращения стрелы в сторону ее оголовка, что упрощает конструкцию, увеличивает угол подъема стрелы и соответственно уменьшает усилие на штоке гидроцилиндра подъема стрелы, что дает возможность уменьшить диаметр гидроцилиндра, а следовательно, и металлоемкость.

3 ил. крепленными на стреле направляющими с установленной в них планкой, контактирующей с указанным роликом, связанной со стрелой через упомянутый упругий элемент и установленной с возможностью взаимодействия с рабочими органами гидровыклю—.Ь чателей, которые закреплены на стреле, при этом Г-образный рычаг другим концом шарнирно связан со стрелой, (лЭ

На фиг. 1 показан общий вид устройст- 4 ва; на фиг, 2 — разрез А — А на фиг. 1; на фиг. О

3 — гидравлическая схема устройства. ф, Устройство содержит гидроцилиндр 1 Оъ подъема стрелы 2, шток 3 которого шарнирно с помощью оси 4 соединен с одним плечом Г-образного рычага 5, Последний шарнирно на оси 6 установлен на стреле 2.

Корпус гидроцилиндра 1 шарнирно соединен с помощью оси 7 с корпусом 8 крана, Другое плечо рычага 5.снабжено роликом 9, постоянно контактируют им чеоеэ планку

10 с гидровыключателями11 и 12.смонтиро1837048 ванными на стреле 2 крана, Планка 10 на направляющих 13 установлена посредством подпружиненного упора 14, закрепленного на стреле 2. Гидровыключатель 11 блокирует манипуляции стрелы (подъем, выдвижение и поворот) при предельном грузовом моменте, а гидровыключатель 12 блокирует подъем предельного груза грузовой лебедкой 15 с грузовым канатом 16.

Рычаг 5 удерживается от поворота до достижения предельного грузового момента уравновешивающей пружиной 17.

Гидровыключатель 11 установлен перед гидрораспределителем 18 и выключает одновременно подачу рабочей жидкости в гидроцилиндр 1 подъема стрелы 2, гидроцилиндр 19 выдвижения секций стрелы 2 и гидроцилиндр 20 поворота стрелы 2.

Гидровыключатель 12 установлен после гидрораспределителя 21. Стрела 2 установлена на корпусе 8 крана с помощью оси 22, относительно которой смещена ось 6 крепления рычага 5 на стреле 2, Работает устройство следующим образом, Усилие от грузового момента, возникающего при подъеме груза, навешенного на грузовом канате 16 с помощью грузовой лебедки 15 или гидроцилиндра 1 подъема стрелы 2, передается на ролик 9, закрепленный на рычаге 5. До достижения предельного грузового момента это усилие уравновешивается силой сжатия пружины

17, рычаг 5 находится в равновесии.

При достижении предельного значения грузового момента возникает усилие, которое, передаваясь на.ролик 9, нарушает равновесие рычага 5 и, преодолевая силу сжатия пружины 17, перемещает планку 10 по направляющим 13. Планка 10 при перемещении воэдействует на гидровыключатели 11 и 12, которые выключают подачу рабочей жидкости в гидроцилиндр 1 подьема стрелы, гидроцилиндр 19 выдвижения ее секций, гидроцилиндр 20 поворота стрелы и отключают гидромотор лебедки 15,т.е;отключаются приводы рабочих органов крана, не допуская его работу в перегрузочном режиме.

Таким образом, применение предложенного устройства позволит обеспечить надежную работу крана при уп рощении конструкции и снижении металлоемкости его элементов. Данный эффект достигается за счет увеличения угла подъема стрелы и соответственно уменьшения усилия на штоке гидроцилиндра подъема стрелы, что решается благодаря смещению оси крепления. рычага на стреле в сторону оголовка от оси ее вращения.

При работе данного устройства при из15 менении угла подъема стрелы 2 изменяющееся положение гидроцилиндра 1 минимально отразится на точности срабатывания ограничителя грузоподъемности, так как составляющая усилия от грузового момента практически не изменяется.

В предложенном устройстве достигается максимальное приближение точек восприятия усилия от грузового момента и передачи этого усилия на датчик за счет крепления датчика и рычага на стреле, Формула изоб ретен ия

Устройство для контроля предельного грузового момента стрелового гидравлического крана, содержащее гидровыключате30 ли для отключения его соответствующих механизмов, установленные с возможностью взаимодействия своими рабочими органами посредством упругого элемента с роликом, установленным на одном конце

Г-образного рычага, средней частью шарнирно связанного с одним концом гидроцилиндра подъема стрелы, о т.л и ч а ю щ е ес я тем, что оно снабжено закрепленными на стреле направляющими с установленной в

40 них планкой, контактирующей с указанным роликом, связанной со стрелой через упомянутый упругий элемент и установленной с возможностью взаимодействия с рабочими органами гидровыключателей, которые за45 креплены на стреле, при этом Г-образный рычаг другим концом шарнирно связан со стрелой.

1837048

1837048

1837048
