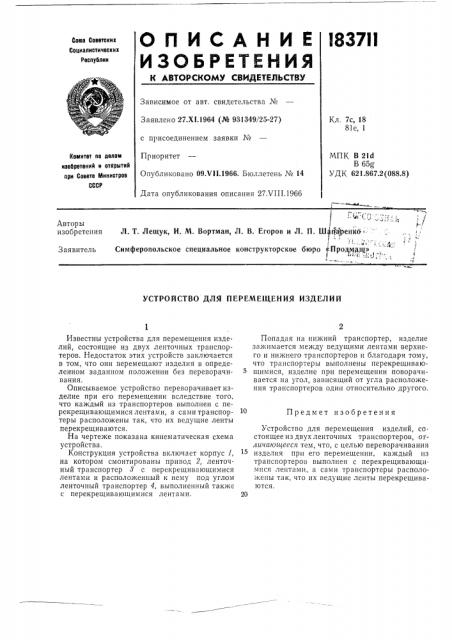

О П И С А Н И Е I837II

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублин

Зависимое от авт. свидетельства №

Заявлено 27.Х1.1964 (№ 931349/25-27) с присоединением заявки №

Приоритет

Опубликовано 09.VII.1966. Бюллетень № 14

Дата опубликования описания 27Х111.1966

Кл. 7с, 18

81е, 1

МПК В 2ld

В 65д

УДК 621.867.2(088.8) комитет ло делам изобретений и открытий ори Совете Министров

СССР

) г.; ..; -.--,.

Л. Т. Лещук, И. М. Вортман, Л. В. Егоров и JI. П. Ш йауенкб

1;с

Симферопольское специальное конструкторское бюро Продмдш»

Ь1 j„..f,;

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ИЗДЕЛИЙ

Известны устройства для перемещения изделий, состоящие из двух ленточных транспортеров. Недостаток этих устройств заключается в том, что они перемещают изделия в определенном заданном положении без переворачивания.

Описываемое устройство переворачивает изделие при его перемещении вследствие того, что каждый из транспортеров выполнен с перекрещивающимися лентами, а сами транспортеры расположены так, что их ведущие ленты перекрещиваются.

На чертеже показана кинематическая схема устройства.

Конструкция устройства включает корпус 1, на котором смонтированы привод 2, ленточный транспортер 8 с перекрещивающимися лентами и расположенный к нему под углом ленточный транспортер 4, выполненный также с перекрещивающимися лентами.

Попадая на нижний транспортер, изделие зажнмается между ведущими лентами верхнего и нижнего транспортеров и благодаря тому, что транспортеры выполнены перекрещивающимися, изделие при перемещении поворачивается на угол, зависящий от угла расположения транспортеров один относительно другого, 10 Предмет изобретения

Устройство для перемещения изделий, состоящее из двух ленточных транспортеров, отличаюа1ееся тем, что, с целью переворачивания изделия при его перемещении, каждый из транспортеров выполнен с перекрещивающимися лентами, а сами транспортеры расположены так, что их ведущие ленты перекрещиваются.

183711

Составитель И. А. Червонная

Техред Г. Е. Петровская Корректор В. П. Федулова

Редактор Б. С. Нанкина

Типография, пр. Сапунова, 2

Заказ 2419 11 Тираж 2225 Формат бум. 60+90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
