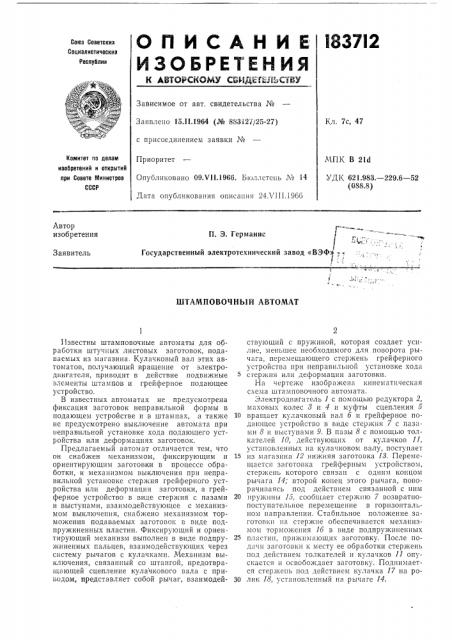

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СОЙДИ ЕПЬСТВУ

Союз Советских

Содиалистичвских

Республик

Зависимое от авт, свидетельства №

Заявлено 15Л1.1964 (№ 883127/25-27) с присоединением заявки №

Кл. 7с, 47

Комитет по делам изобретений и открытий при Совете Министров

Приоритет

Опубликовано 09.М1.1966. Бюллетень ¹ 14

МПК В 21d

УДК 621.983.— 229.6 — 52 (088.8) СССР Дата опубликования описания 24 VIII.19áá

Автор изобретения

П. 3. Германис

Государственный электротехнический завод «ВЭф

Заявитель

Ф I

ШТАМПОВОЧНЫЙ АВТОМАТ

Известны штамповочные автоматы для обработки штучных листовых заготовок, подаваемых из магазина. Кулачковый вал этих автоматов, получающий вращение от электродвигателя, приводит в действие подвижные элементы штампов и грейферное подающее устройство.

В известных автоматах не предусмотрена фиксация заготовок неправильной формы в подающем устройстве и в штампах, а также не предусмотрено выключение автомата при неправильной установке хода подающего устройства или деформациях заготовок.

Предлагаемый автомат отличается тем, что он снабжен механизмом, фиксирующим и ориентирующим заготовки в процессе обработки, и механизмом выключения при неправильной установке стержня грейферного устройства или деформации заготовки, а грейферное устройство в виде стер|жня с пазами и выступами, взаимодействующее с механизмом выключения, снабжено механизмом торможения подаваемых заготовок в виде подпружиненных пластин. Фиксирующий и ориентирующий механизм выполнен в виде подпружиненных пальцев, взаимодействующих через систему рычагов с кулачками. Механизм выключения, связанный со штангой, предотвра|цающей сцепление кулачкового вала с приводом, представляет собой рычаг, взаимодействующий с пружиной, которая создает усилие, меныпее необходимого для поворота рычага, перемещающего стержень грейферного устройства при неправильной установке ходя стержня или деформации заготовки, На чертеже изображена кинем атнческая схема штамповочного автомата.

Электродвигатель 1 с помощью редуктора 2, маховых колес 8 и 4 и муфты сцепления 5

10 вращает кулачковый вал б и грейферное подающее устройство в виде стержня 7 с пазами 8 и выступами 9. В пазы 8 с помощью толкателей 10, действующих от кулачков 11, установленных на кулачковом валу, поступает

15 из магазина 12 нижняя заготовка 13. Перемещается заготовка грейферным устройством, стержень которого связан с одним концом рычага 14; второй конец этого рычага, поворачиваясь под действием связанной с ним

20 пружины 15, сообщает стержню 7 возвратпопоступательное перемещение в горизонтальном направлении. Стабильное положение заготовки на стержне обеспечивается механизмом торможения 1б в виде подпружиненных

25 пластин, при>кимающих заготовку. После подачи заготовки к месту ее обработки стержень под действие»| толкателей и кулачков 11 опускается и освобождает заготовку. Поднимается стержень под действием кулачка 17 на ро30 лик 18, установленный на рычаге 14.

183712

В случае неправильной установки ход<1 стержня или деформации заготовки автомат выключается. Для этого пружина 15 рассчитана таким образом, что при возрастании сопротивления стержня грейферного устройства, неизбежного при неправильной установке хода или деформации заготовки, усилие пружины оказывается недостаточным для поворота оычага 14, необходимого для перемещения стержня. При этом перемещается не стержень

7, а штанга 19, которая преграждает путь клину 20 муфты сцепления 5. Таким образом выключается сцепление махового колеса 4 с кулачковым валом б, и автомат останавливается.

Механизм для ориентирования и фиксации заготовок в процессе обработки в штамповочном автомате выполнен в виде пальцев, фиксирующих положение заготовки под действием пружин. Освобождаются заготовки при повороте кулачков, воздействующих на ролики и систему рычагов.

Предмет изобретения

1. Штамповочный автомат для обработки штучных листовых заготовок, подаваемых из магазина, содержащий кулачковый вал, получающий вращение от электродвигателя и приводящий в действие подвижные элементы штампов и грейферное подающее устройство, отличавшийся тем, что, с целью упрощения конструкции и предотвращения поломок, автомат снабжен механизмом, фиксирующим и ориентирующим заготовки в процессе обработки, и механизмом выключения при неправильной установке хода стержня грейферного устройства или деформации заготовки, а грейферное устройство в виде стержня с пазами и выступами, взаимодействующее с механизмом выключения, снабжено механизмом торможения подаваемых заготовок, выполненным в виде подпружиненных пластин.

2. Автомат по п. 1, отличающийся тем, что механизм, фиксирующий и ориентирующий заготовки, выполнен в виде подпружиненных пальцев, взаимодействующих через систему рычагов с кулачками.

3. Автомат по пп. 1 и 2, отличающийся тем, что механизм выключения выполнен в виде рычага, взаимодействующего с пружиной, создающей усилие, меньшее необходимого для поворота рычага, потребного для перемещения стержня грейферного устройства при неправильной установке хода или деформации заготовки, и связанного со штангой, предотвращающей сцепление кулачкового вала с приводом.
