Устройство для удаления жидкости из газопровода

Устройство для удаления жидкости из газопровода

Иллюстрации

Показать все

Реферат



Сущность изобретения: диспергатор выполнен в виде участка газопровода из двух расходящихся и направленных навстречу друг другу участков с их объединением на входе в газопровод. 1 ил,

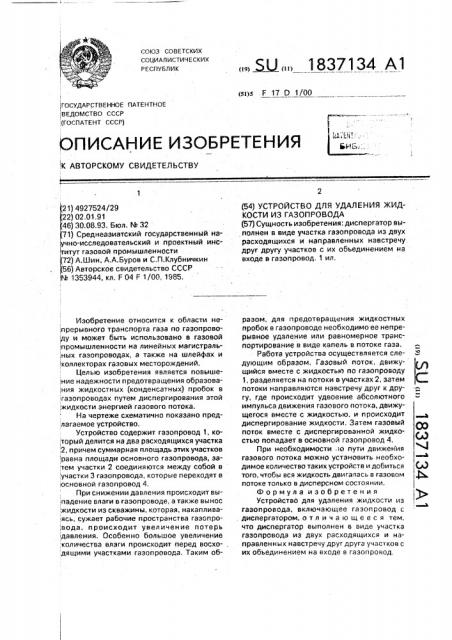

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю F 17 D 1/00,: ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

::ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4927524/29

22) 02,01.91 г 46) 30,08.93. Бюл. М 32 (71) Среднеазиатский государственный на учно-исследовательский и проектный институт газовой промышленности (72) А.Шин, А.А.Буров и С,П,Клубничкин (5б) Авторское свидетельство СССР

М 1353944, кл. F 04 F 1/00, 1985.

Изобретение относится к области не,:прерывного транспорта газа по газопроводу и может быть использовано в газовой

:промышленности на линейных магистраль,:ных газопроводах, а также на шлейфах и коллекторах газовых месторождений.

Целью изобретения является повыше::ние надежности предотвращения образова;:ния жидкостных (конденсатных) пробок в

:газопроводах путем диспергирования этой .:жидкости энергией газового потока.

На чертеже схематично показано предлагаемое устройство, Устройство содержит газопровод 1, ко,торый делится на двэ расходящихся участка

:2, причем суммарная площадь этих участков

:равна площади основного газопровода, за:тем участки 2 соединяются между собой в, участки 3 газопровода, которые переходят в . основной газопровод 4, При снижении давления происходит выпадение влаги в газопроводе, а также вынос

:жидкости из скважины, которая, накапливаясь, сужает рабочие пространства гаэопро;:вода, происходит увеличение потерь

:давления. Особенно большое увеличение количества влаги происходит перед восхо:дящими участками газопровода. Таким об. Ж«, 1837134 А1 (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЖИДКОСТИ ИЗ ГАЗОПРОВОДА (57) Сущность изобретения: диспергатор выполнен в виде участка газопровода из двух расходящихся и направленных навстречу друг другу участков с их объединением на входе в газопровод, 1 ил, разом, для предотвращения жидкостных пробок в газопроводе необходимо ее непрерывное удаление или равномерное транспортирование в виде капель в потоке газа.

Работа устройства осуществляется сле- Б дующим образом. Газовый поток, движущийся вместе с жидкостью по газопроводу

1, разделяется на потоки в участках 2, затем потоки направляются навстречу друг к другу, где происходит удвоение абсолютного импульса движения газового потока, движущегося вместе с жидкостью, и происходит диспергировэние жидкости. Затем газовый поток вместе с диспергированной жидкостью попадает в основной газопровод 4.

При необходимости . о пути движения газового потока можно установить необходимое количество таких устройств и добиться (л) того, «тоби вся жидкость двигалась в газовом потоке только в дисперсном состоянии.

Формула изобретения устроиства дяя удзявиия жидкости из газопровода, включающее газопровод с . диспергатором, о т л и ч а ю щ е е с я тем, что диспергатор выполнен в виде участка газопровода иэ двух расходящихся и направленных навстречу друг друга участков с их объединением на входе в газопровод.

1837134

Составитель А.Шин

Техред М.Моргентал

"Корректор А.Козориз

Редактор

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101. Заказ 2858 Тираж Подписное

ВНИИПЙГосударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035,Москва,Ж-35, Раушская наб., 4/5
