Устройство для считывания штрихового кода

Устройство для считывания штрихового кода

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматики и вычислительной техники и предназначено для ручного сканирования и автоматического ввода графической информации , в частности штрихового кода, в системах автоматизированного управления в промышленности, торговле, связи и др.облзстях. Целью изобретения является повышение достоверности считывания, уменьшение потерь излучаемого и принимаемого свегопотоков. Устройство содержит cqSepn4ec.Kyio линзу, источник оптического излучения, собирающую линзу, диафрагму и один или несколько фотоприемных элементов. 3 ил.

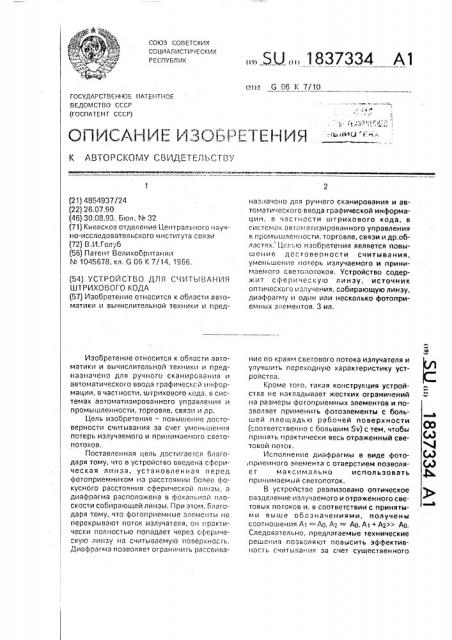

СОЮЗ СОВЕТСКИХ

СОЦИАЛЛСТИНЕСКИХ

РЕСПУБЛИ1К п»5 6 06 К 7/10

ГОСУДАРСТВЕННОЕ НАТЕК!ТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) СПИСАНИЕ ИРОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬС ГВУ

Г lb I il i v 1.,(21) 4854937/24 (22) 26.07.90 (46) 30.08.93, Бюл. N 32 (71) Киевское отделение Центрального научно-исследовательского института связи (72) B.È.Голуб (56) Патент Великобритании

М 1045678, кл. G 06 К 7/14, 1966. (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ

ШТРИХОВОГО КОДА (57) Изобретение относится к области автоматики и вычислительной техники и предИзобретение относится к области автоматики и вычислительной техники и предназначено для ручного сканирования и автоматического ввода графической информации, в частности, штрихового кода, в системах автоматизированного управления l1 промышленности, торговле, связи и др.

Цель изобретения — повышение достоверности считывания эа счет уменьшения потерь излучаемого и принимаемого светопотоков.

Поставленная цель достигае гся благодаря тому, что в устройство введена сферическая линза, установленная перед фотоприемником на расстоянии более (>oкусного расстояния сферической линзы, а диафрагма расположена в фокальной плоскости собирающей линзы. При этом, благодаря тому, что фотоприемные элементы не перекрывают поток излучателя, он практически полностью попадает через сферическую линзу, lQ считываемую поверхнас;b, Диафрагма позволяет ограничить рассеива,, . Ж,, 1837334 А1 назначено для ручного сканирования и автоматического ввода графической информации, в частности штрихового кода, В системах автог."атизированного управления в промышленности, торговле, связи и др,областях. Целью изобретения является повышение досTàâåðíости считывания, уменьшение потерь излучаемого и принимаемого csemпотоков. Устройство содержит сфери«eсl;ylo линзу, источник оптического излуч ния, собирающую линзу, диафрагму и один или несколько фотоприемных элементов. 3 ил. ние по краям светового потока излучателя и улучшить переходную характеристику устройства.

Кроме того, такая конструкция устройства не накладывает жестких ограничений на размеры фотоприемных элементов и позволяет применить фотоэлементы с большей площадью рабочей поверхности (соответственно с большим $ч) с тем, чтобы принять практически весь отраженный световой поток.

Исполнение диафрагмы в виде фото,приемного элемента с отверстием позволяет максимально использовать принимаемый светопоток.

В устройстве реализовано оптическое оаэделение излучаемого и отраженного световых потоков и, в соответствии с принятыми выше обозначениями, получены соотношения А1 =- Ао, Аг = Ао, А1+ А2» Ар, Следовательно, предлагаемые технические решения позволяют повысить эффективность считывания за счет существенного

1837334 улучшения использования светопотоков и устраняет вышеуказанный недостаток прототипа, Положительный эффект заключается в том, что при одинаковой с прототипом мощности излучателя получают больший размах выходного сигнала и лучшее соотношение сигнал/шум. Соответственно, для получения равного с прототипом размаха выходного сигнала необходима в несколько. раэ меньшая мощность источника излучения, т,е. меньшие энергозатраты. Последнее качество является ценным при использовании портативных устройств сбора данных.

Предлагаемая конструкция устройства считывания графической информации схематически изображена на фиг.1. Возможные варианты размещения и использования фотоприемных элементов схематически показаны на фиг,2; на фиг.3 представлен об- 20 щий вид экспериментального образца устройства и его элемвнтов.

Устройство, считывания графической информации включает в себя сферическую линзу 1, источник оптического излучения 2 и, установленные на оптической оси между источником излучения 2 и сферической линзой 1, собирающую линзу 3, диафрагму 4 и один или несколько фотоприемных элементов 5, установленных на диафрагма 4. Уст- 30 ройство собрано в корпусе, источник излучения 2 и фотоприемные элементы 5 подключены к электрической схеме (на фиг.1 не показано).

Собирающая линза 3 расположена пе- 35 ред источником излучения 2, а диафрагма 4 — в фокальной плоскости собирающей линзы 3 на удалении от сферической линзы 1, которое не менее, чем в два раза больше ее фокусного расстояния. 40

Бескорпусные фотоприемные элементы

5 установлены на плоскости вокруг отверстия диафрагмы 4 так, как это показано на фиг.2. Кроме того, фотоприемный элемент 5 может быть выполнен с центральным отверстием и одновременно выполнять функции диафрагмы 4.

Удаление диафрагмы 4 от сферической линзы необходимо как для реализации оптического разделения светопотоков, так и для получения сходящегося светопотока на выходе устройства.

Устройство работает следующим образом.

Световой поток источника излучения 2 проходит через собирающую линзу 3 и через отверстие диафрагмы 4 и, затем, через сферическую линзу 1 попадает на сканируемую поверхность. Отраженный от сканируемой поверхности световой поток в обратном направлении. проходит через сферическую линзу 1 и попадает на один или несколько фотоприемных элементов 5. В процессе сканирования изображения модулированный штрихами и пробелами световой поток преобразуется фотоприемными элементами в электрический сигнал.

Формула изобретения

Устройство для считывания штрихового кода. содержащее установленные последовательно вдоль оптической оси источник излучения, собирающую линзу, диафрагму и фотоприемник, совмещений с диафрагмой,отличающееся тем,что,с целью повышения достоверности- считывания за счет уменьшения потерь излучаемого и принимаемого светопотоков, в него .введена сферическая линза, установленная перед фотоприемником на расстоянии более фокусного расстояния сферической линзы, а диафрагма расположена в фокальной плоскости собирающей линзы.

Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5!

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101

P дактор С. Кулакова

1637334

А,-А

Составитель В. Голуб

Техред М.Моргентал Корректор A Мотыл
