Соломорезка для измельчения стеблевидных продуктов урожая

Соломорезка для измельчения стеблевидных продуктов урожая

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к соломорезкам, предназначенным для размельчения стеблевмдных продуктов урожая, в частности кукурузы . Сущность: ножевой барабан 1, плющильные аалки 2 и ротор 4 дополнительного ускорения имеют одинаковую ширину. Ротор 4 располагается непосредственно над плющильными валками 2 и имеет то же направление вращения, что и ножевой барабзн 1. 2 з.и. ф-лы, 3 ил. г 8 00 00 -ч Jb Јь СА Фиг.1

СО!ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РеспуБлик ((9) (!! ) (s()s А 01 F 29/20

НОЕ ПАТЕНТНОЕ

CCP

СР) АНИЕ ИЗОБРЕТЕНИЯ

ПАТЕНТУ (54) ОЛОМОРЕЗКА ДЛЯ ИЗМЕЛЬЧЕНИЯ

СТЕ ЛЕ ВИДНЫХ ПРОДУКТОВ УРО КАЯ (21) (22) (46) (3 i) (32) (33) (71) (72) (56) 831181/15

9,10,90

0.08.93, Бюл. М 32

3933779.0

0.10.89

Е лэас ОХГ (DE) рнст Клингер и Хайнрих Исфорт (OE) аявкаФРГН 3337381,кл, B01F29/00,1986 (57) Изобретение относится к сельскому хозяйству, в частности к соломорезкам, предназначенным для размельчения стеблевидных продуктов урожая, в частности кукурузы. Сущность: ножевой барабан плющильные валки 2 и ротор 4дополнительного ускорения имеют одинаковую ширину.

Ротор 4 располагается непосредственно над плющильными валками 2 Ls имеет то же направление вращения, что и ножевой бара1837744

Изобретение относится к сельскому хозяйству, в частности к соломорезкам для измельчения стеблевидных продуктов урожая, в частности кукурузы, Задачей изобретения является повышение производительности.

Согласно изобретению зта задача решается тем, что ножевой барабан, плющильные валки и ротор дополнительного ускорения имеют одинаковую ширину. Привод выполнен с возможностью вращения ротора дополнительного ускорения и ножевого барабана в одном направлении, а на роторе или его приводе имеется механизм блокировки для остановки ротора под углом, в котором минимум одна из лопастей ротора закрывает транспортную шахту.

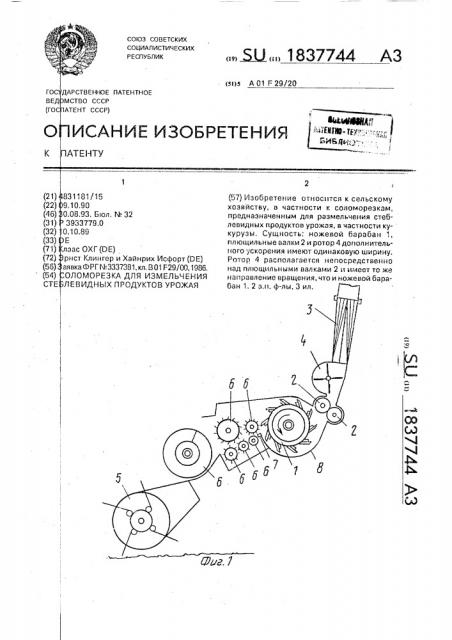

На фиг.1 представлен вид сбоку на со. ломорезку с соответствующими устройствами для подбора и транспортировки собранного урожая; на фиг.2 — схема ножевого барабана и последующих устройств соломорезки, показанной на фиг.1, в увеличенном масштабе: на фиг.3 - фронтальная проекция устройства, показанного на фиг.2.

Соломорезка имеет ножевой барабан 1, за которым расположена пара плющильных валков 2. Последние расположены в транспотной шахте 3, где размещен также ротор . 4 дополнительного ускорения.

Ротор 4 дополнительного ускорения расположен непосредственно над плющильными валками 2, то есть как можно ближе к ним, причем ротор ч имеет ту же ширину, что и плющильные валки.

К переднему барабану подборщика 5 с шипами примыкают различные загрузочные органы 6, а также ножевой барабан 1. Последний имеет контрнож 7, а также корпус 8, Соломорезка работает следующим образом.

Размельченный продукт поступает иэ ножевого. барабана с углом подъема приблизительно 60 относительно горизонтали к входному зазору плющильных валков 2 и затем далее к ротору 4 дополнительного ускорения. Ось последнего почти перпендикулярна оси левого плющильного валка 2. К

5 ротору ч дополнительного ускорения примыкает транспортная шахта 3, средняя ось которой проходит под углом 80 к горизонтали, то есть значительно круче. Эта транспортная шахта 3 имеет внизу узкое прямоугольное поперечное сечение и по мере увеличения высоты переходит в квадратное поперечное сечение.

Если измельченный продукт, прилипший к внутренним стенкам шахты 3, отслаи15 вается и падает вниз, то он собирается минимум на одной лопасти ротора 4 дополнительного ускорителя. Однако это не является препятствием, так как при повторном запуске ротора возникают такие большие

20 центробежные усилия, что даже уже упрочненные осажденные продукты отслаиваются и выбрасываются.

Формула изобретения

1. Соломорезка для измельчения стеб25 левидных продуктов урожая, включающая транспортную шахту, ножевой барабан, за которым расположены пара плющильных валков с параллельными осями, установленный над ними ротор дополнительного уско30 рения и привод их вращения, о т л и ч а ющ а я с я тем, что, с целью повышения производительности, ножевой барабан, плющильные валки и ротор дополнительного ускорения имеют одинаковую ширину, 2. Соломорезка по п,1, о т л и ч а ю щ ая с я тем, что привод выполнен с возможностью вращения ротора дополнительного ускорения и ножевого барабана в одном направлении, 40 3. Соломорезка по п.1, о т л и ч а ю щ ая с я тем, что на роторе или его приводе имеется механизм блокировки для остановки ротора дополнительного ускорения под углом, в котором минимум одна из лопастей

45 ротора закрывает транспортную шахту.
