I8378Q

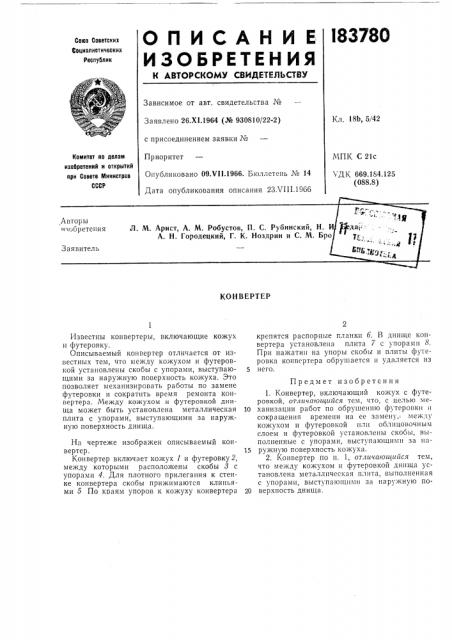

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 26.Х1.1964 (№ 930810/22-2) с присоединением заявки ¹
Приоритет
Опубликовано 09.V11.1966. Бюллетень ¹ 14
Дата опубликования описания 23 VI II.1966
Кл. 18Ь, 5/42
Комитет ло лелем изобретеиий и открытий ори Совете Мииистров
СССР
МПК С 21с ДK 669.184.125 (088.8) КОНВЕРТЕР
Известны конвертеры, включающие кожух и футеровку.
Описываемый конвертер отличается от известных тем, что между кожухом и футеровкой установ.чены скобы с упорами, выступающими за наружную поверхность кожуха. Это позволяет механизировать работы по замене футеровки и сократить время ремонта конвертера. Между кожухом и футеровкой днища может быть установлена металлическая плита с упорами, выступающими за наружную поверхность днища.
На чертеже изображен описываемый конвертер.
Конвертер включает кожух 1 и футеровку 2, между которыми расположены скобы 3 с упорами 4. Для плотного прилегания к стенке конвертера скобы прижимаются клиньями 5 По кваям упоров к кожуху конвертера крепятся распорные планки б. В днище конвертера установлена плита 7 с упорами 8.
Прп нажатии на упоры скобы и плиты футеровка конвертера обрушается и удаляется пз
5 него.
Предмет изобретения
1. Конвертер, включающий кожух с футеровкой, отличающийся тем, что, с целью ме10 ханизации работ по обрушению футеровки и сокращения времени на ее замену,. между кожухом и футеровкой или облицовочным слоем и футеровкой установлены скобы, выпо.чненные с упорами, выступающими за па15 ружную поверхность кожуха.
2. Конвертер по п. 1, отличающийся тем, что между кожухом и футеровкой дшпца установлена металлическая плита, выполненная с упорами, выступающими за наружную по20 верхпость днища.
183780
