Устройство для обкатывания боковых поверхностей канавок

Устройство для обкатывания боковых поверхностей канавок

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство состоит из корпуса 1, оси 2, игольчатых подшипников 3, опорных шайб 4 и 5, сепараторов 7 и 8, деформирующих роликов 9 и 10. Между опорными шайбами свободно размещены шарики 6, установленные в тороидальные канавки на взаимообращенных поверхностях шайб. Конструкция обеспечивает устранение проскальзывания роликов по обкатываемой поверхности. 1 ил.

21) 5012607/27

22) 26.11.91

46) 30,08.93. Бюл. М 32

75) Б.И.Бутаков

73) Институт импульсных процессов и техологий АН Украины

56) Авторское свидетельство СССР

204311, кл. В 21 Н 3/02, 1966.

54) УСТРОЙСТВО ДЛЯ ОБКАТЫВАНИЯ

ОКОВЫХ ПОВЕРХНОСТЕЙ КАНАВОК (57) Сущность изобретения: устройство состоит из корпуса 1, оси 2, игольчатых подшипников 3, опорных шайб 4 и 5, сепараторов 7 и 8, деформирующих роликов

9 и 10. Между опорными шайбами свободно размещены шарики 6, установленные в тороидальные канавки на взаимообращенных поверхностях шайб. Конструкция обеспечивает устранение проскальзывания роликов по обкатываемой поверхности. 1 ил.

1838079

2 Н cosa где Н вЂ” глубина канавки.

Составитель Н, Техред М,Морг

Кукина ентал

Редактор B.Tðóá÷åíêo

Корректор О.Кравцова

Заказ 2889 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4(5

Производственно-издательский комбинат "Патент", r, Ужгород, ул, Гагарина, 101

Изобретение касается чистового и упрочняющего обкатывания деталей роликами, Цель изобретения — устранение проскальзывания роликов по обкатываемой поверхности боковых стенок канавки и повышение качества обработки.

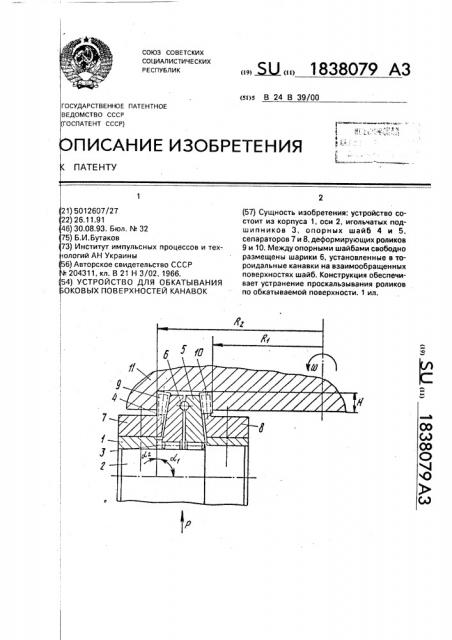

На чертеже изображено предлагаемое устройство.

Устройство состоит из корпуса 1, в расточку которого запрессована ось 2. На оси установлены на самостоятельных игольчатых подшипниках 3 две шайбы 4 и 5. В тороидальные канавки шайб помещены шарики 6, К корпусу 1 винтами закреплены сепараторы 7 и 8, в пазах которых установлены деформирующие ролики 9 и 10 малого диаметра. Устройство с помощью силового механизма, на фиг, не показан, поджато к обкатываемой детали 11 с усилием Р, Устройство работает следующим образом. .,Вместе с суппортом станка. на котором устройство закреплено корпусом 1, устройство вводится роликами 9 и 10 в канавку и поджимается с усилием P. При вращении детали с угловой скоростью в окружные скорости боковых поверхностей канавки равны соответственно à R> и вН . При этом ролики 9 и 10 вращаются каждый с окружными скоростями в R> и в Rz. Шайбы

5 и 4, вращаясь с разными скоростями, прокатываются друг относительно друга эа счет свободного прокатывания шариков между ними. Равномерность прилегания роликов к боковым поверхностям канавки обеспечивается за счет разворота шайб 4 и 5 относительно шариков 6, В случае обкатывания канавки с углом профиля а» = О, как показано на фиг.1, ролики 9 и 10 выполнены с небольшой конусностью (угол конуса при вершине ролика — а ). Это обеспечивает при условии а> +а +a»= 90, где a>— угол при вершине конуса шайбы, возможность нагружения роликов 9 и 10 эа счет поджатия устройства к детали с погонной нагрузкой.

Если угол профиля канавки » Ф3, то можно применить игольчатые (цилиндрические) ролики, тогда а =О,a> = 90 - а„. При этом погонная нагрузка на роликах будет рассчитана по формуле

Р

2 Н tg a»

После осуществления трех-четырех оборотов детали боковые стенки канавки будут продеформированы по всей глубине профиля Н.

Испытание заявляемого уСтройства при обкатывании боковых поверхностей канавки на торце детали глубиной 25 мм показало, что при исходной шероховатости поверхности, соответствующей параметру

В = 30 мкм, получена поверхность с шероховатостью, соответствующей параметру

Rg = 0,08 — 0,16 мкм. Величина завалки кромок укладывается в пределы, допуска на обработку канавки, Обкатывание проведено по всей глубине профиля эа четыре оборота детали. Производительность обкатывания боковых поверхностей канавок более чем на порядок выше производительности обработки устройствами, являющимися аналогами. При использовании устройств-аналогов производится обкатывание каждой из сторон канавки отдельно, при значительном числе оборотов, так как подача обкатывания не превышает 1 мм/об детали, При этом шероховатость поверхности с R> = 0,08 мкм не достижима при исходной шероховатости с К = 30 мкм, при завалке кромки в пределах поля допуска на обработку канавки.
