Расходный бункер для сыпучего материала склонного к сводообразованию

Расходный бункер для сыпучего материала склонного к сводообразованию

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к оборудованию для хранения, разгрузки и дозирования сыпучих материалов и может быть использовано в химической, строительной и.других отраслях промышленности , где перерабатываются сыпучие материалы. Сущность изобретения: в расходном бункере, включающем корпус и установленный в нем механизм сводообрушения, содержащий штангу, смонтированную с возможностью перемещения, укрепленный на штанге рабочий элемент, соединенный с корпусом посредством гибких тяг и имеющий в нижней части гибкие элементы, механизм сводообрушения снабжен по меньшей мере одним дополнительным рабочим элементом и все рабочие элементы выполнены в виде поперечин . 2 ил. Ё

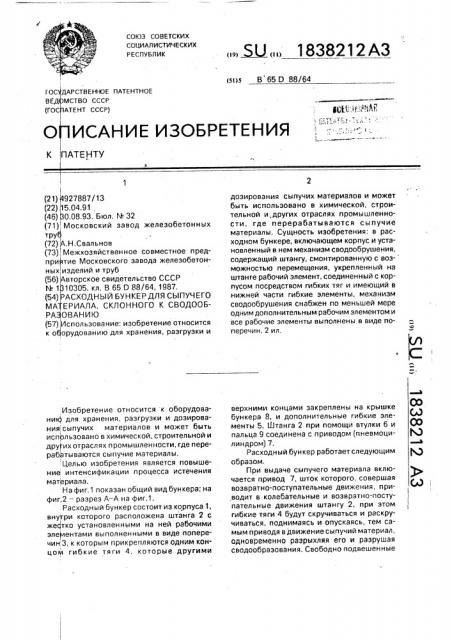

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 D 88/64

ГОС ДАРСТВЕННОЕ ПАТЕНТНОЕ

БЕД МСТВО СССР (ГОС АТЕНТ СССР) ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

1 ! (21) 927887/13 (22) 1 5.04.91 (46) 30.08,93. Бюл. ¹ 32 (71), Московский завод железобетонных тРУР (72) Q,Н.Свальнов (73) Межхозяйственное совместное предприятие Московского завода железобетонных, изделий и труб (56) Авторское свидетельство СССР

N. 1810305, кл. В 65 0 88/64, 1987, (54) АСХОДНЫЙ БУНКЕР ДЛЯ СЫПУЧЕГО

МА ЕРИАЛА, СКЛОННОГО К СВОДООБРА ОВАНИЮ (57) Использование; изобретение относится к оборудованию для хранения, разгрузки и

Изобретение относится к оборудованик для хранения, разгрузки и дозирования!сыпучих материалов и может быть использовано в химической, строительной и других отраслях промышленности, где перерабатываются сыпучие материалы. Целью изобретения является повышение интенсификации процесса истечения материала.

На фиг.1 показан общий вид бункера; на фиг,2 — разрез А — А на фиг.1.

Расходный бункер состоит из корпуса 1, внутри которого расположена штанга 2 с жестко установленными на ней рабочими зле лентами вы пол нен ными в виде поперечин 3, к которым прикрепляются одним концом гибкие тяги 4, которые другими.. Ж, „1838212A3 дозирования сыпучих материалов и может быть использовано в химической, строительной и.других отраслях промышленности, где перерабатываются сыпучие материалы, Сущность изобретения: в расходном бункере, включающем корпус и установленный в нем механизм сводообрушения, содержащий штангу, смонтированную с воз- можностью перемещения, укрепленный на штанге рабочий элемент, соединенный с корпусом посредством гибких тяг и имеющий в нижней части гибкие элементы, механизм сводообрушения снабжен по меньшей мере одним дополнительным рабочим элементом и все рабочие элементы выполнены в виде поперечин, 2 ил. верхними концами закреплены на крышке бункера 8, и дополнительные гибкие эле.менты 5. Штанга 2 при помощи втулки 6 и пальца 9 соединена с приводом (пневмоцилиндром) 7.

Расходный бункер работает следующим образом, При выдаче сыпучего материала включается привод 7, шток которого, совершая возвратно-поступательные движения, приводит в колебательные и возвратно-поступательные движения штангу 2, при этом гибкие тяги 4 будут скручиваться и раскручиваться, поднимаясь и опускаясь, тем самым приводя в движение сыпучий материал, одновременно разрыхляя его и разрушая сводообразования. Свободно подвешенные

1838212

Фиг. 7

Составитель А.Свальнов

Техред M.Ìoðãeíòàë Корректор Е.Папп

Редактор

Заказ 2895. Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101 гибкие элементы 5 создают дополнительные движения сыпучих материалов к выходу из бункера. Принцип работы сводообрушителя основан на колебательном движении штанги 2, которая при своем движении вверх и:вниз закручивает и раскручивает гибкие тяги 4. Что и приводит к сводообрушению.

Своим одновременным движением вверх и вниз, скручиваясь и раскручиваясь гибкие тяги более эффективно разрушают образующийся свод, а также повышают надежность и эффективность работы при вы- грузке материала.

Кроме того, при вращении штанги вся система поперечин и цепи колеблется, совершая возвратно-поступательное и качательное движения, благодаря чему создается вибрация в области сводообру- 20 шения, способствующая дополнительному рыхлению материала и улучшению его текучести.

Формула изобретения

Расходный бункер для сыпучего материала, склонного к сводообразованию, содержащий корпус и установленный в нем механизм сводообрушения, включающий штангу, смонтированную с возможностью перемещения, укрепленный на штанге рабочий элемент, соединенный с корпусом посредством гибких тяг и имеющий в нижней части гибкие элементы, отличающийся тем, что, с целью повышения интенсификации процесса истечения материала, механизм сводообрушения снабжен по меньшей мере одним дополнительным рабочим элементом, все рабочие элементы выполнены в виде поперечин, при этом штанга смонтирована с воэможностью сложного перемещения, включающего возвратно-поступательное и качательное в вертикальной плоскости.
