Реферат



Использование: в швейной промышленности на швейном оборудовании для получения различных швов заданной длины. Сущность изобретения: устройство содержит смонтированные на стойке прижимной лапки швейной машины проводники, соединенные с выводами электрической цепи управления приводом машины, задающие длину отрезка ткани электропроводные метки , смонтированные на стойке лапки с возможностью поворота одной относительно другой и электрического контакта с внешними концами проводников при проходе крайних точек отрезка ткани под иглой швейной машины, замыкающий контакт для осуществления контакта между метками и одним из проводников и механизм передачи движения замыкающему контакту со средством зацепления с тканью и возвратную пружину . Устройство обладает простотой и надежно в работе. 1 с.п.,4 з.п. ф-лы, 5 ил.

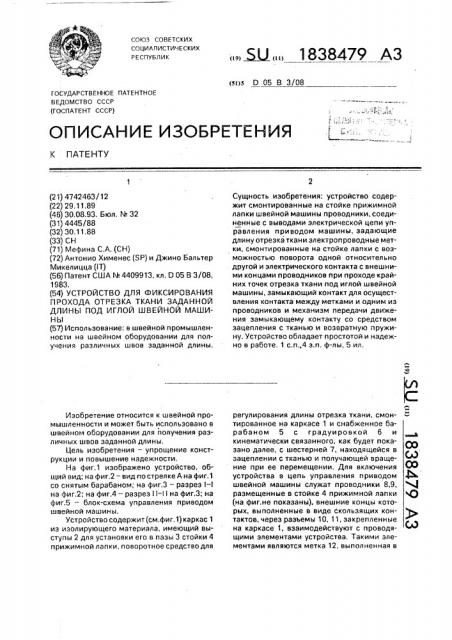

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s D 05 В 3/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4742463/12 (22) 29,11,89 (46) 30,08,93, Бюл. М 32 (31) 4445/88 (32) 30,11,88 (33) СН (71) Мефина С,А, (СН) (72) Антонио Хименес (SP) и Джино Бальтер

Микелицца (1Т) (56) Патент США N . 4409913, кл. О 05 В 3/08, 1983, (54) УСТРОЙСТВО ДЛЯ ФИКСИРОВАНИЯ

ПРОХОДА ОТРЕЗКА ТКАНИ ЗАДАННОЙ

ДЛИНЫ ПОД ИГЛОЙ ШВЕЙНОЙ МАШИНЫ (57) Использование: в швейной промышленности на швейном оборудовании для получения различных швов заданной длины.

Изобретение относится к швейной промышленности и может быть использовано в швейном оборудовании для получения различных швов заданной длины.

Цель изобретения — упрощение конструкции и повышение надежности, На фиг.1 изображено устройство, общий вид; на фиг.2 — вид по стрелке А на фиг.1 со; на фиг.3 — разрез Н на фиг,2; на фиг,4 — разрез 11-11 на фиг.3; на фиг,5 — блок-схема управления приводом швейной машины, Устройство содержит (см,фиг,1) каркас 1 из изолирующего материала, имеющий выступы 2 для установки его в пазы 3 стойки 4 прижимной лапки, поворотное средство для

„„. Ж „„1838479 АЗ

Сущность изобретения: устройство содержит смонтированные на стойке прижимной лапки швейной машины проводники, соединенные с выводами электрической цепи управления приводом машины, задающие длину отрезка ткани электропроводные метки, смонтированные на стойке лапки с возможностью поворота одной относительно другой и электрического контакта с внешними концами проводников при проходе крайних точек отрезка ткани под иглой швейной машины, замыкающий контакт для осуществления контакта между метками и одним из проводников и механизм передачи движения замыкающему контакту со средством зацепления с тканью и возвратную пружину. Устройство обладает простотой и надежно в работе. 1 с.п,,4 з.п. ф-лы, 5 ил, регулирования длины отрезка ткани, смонтированное на каркасе 1 и снабженное барабаном 5 с градуировкой 6 и кинематически связанного, как будет показано далее, с шестерней 7, находящейся в зацеплении с тканью и получающей вращение при ее перемещении. Для включения О© устройства в цепь управления приводом 4 швейной машины служат проводники 8,9, размещенные в стойке 4 прижимной лапки (на фиг.не показаны), внешние концы которых, выполненные в виде скользящих контактов, через раэьемы 10, 11, закрепленные на каркасе 1, взаимодействуют с проводящими элементами устройства, Такими элементами являются метка 12, выполненная в

1838479 виде упругого контакта и жестко закрепленная на изолирующей пластине 13 (см.фиг.2 и 3) в ее пазу, кольцевая дорожка 14, постоянно находящаяся в контакте с меткой 12 и внешним концом проводника 9, подвижный замыкающий контакт 15, связанный с механизмом передачи движения ему от ткани, и метка 16, выполненная в виде упругого контакта (см.фиг,4), контактирующая через кольцевую дорожку 14 с тем же проводником 9, Подвижный замыкающий контакт 15 жестко закреплен на барабане 17 из токопроводящего материала и через его боковую поверхность, образующую кольцевую дорожку, постоянно взаимодействует с внешним концом проводника 8.

Кинематическая схема устройства наиболее подробно показана на фиг.3.

В щеки каркаса 1 вбит вал 18, на котором свободно установлен цилиндр 19, несущий жестко закрепленный на нем рычаг 20.

Цилиндр 19 имеет эксцентричный штифт 21, размещенный в пазу щеки каркаса 1 и служащий ограничителем поворота рычага 20.

На. рычаге 20 смонтирована ось 22, несущая барабан поворотного средства для регулирования длины отрезка ткани, изолирующую пластину 13 и барабан 17 механизма перемещения подвижного контакта 15, а также вал 23, на концах которого жестко закреплены шестерня 7 для взаимодействия с тканью и передаточная шестерня 24, взаимодействующая с зубчатым концом 25 барабана 17, который подпружинен коси 22 спиральной возвратной пружиной 26.

Изолирующая пластина 13 установлена на оси 22 свободно и имеет дугообразную прорезь 27 для размещения в ней замыкающего подвижного контакта 15. Барабан 5 с торцевой стороны, обращенной к каркасу 1, также имеет дугообразную прорезь 28 для размещения подвижного контакта 15.

Блок-схема (см.фиг.5) показывает пример использования устройства для фиксирования прохода отрезка ткани заданной длины под иглой швейной машины, Она имеет память адресов фаз 29 различных типов изготовления петель, в данном примере шесть фаз, показанных участком электронной памяти ЗО, Память адресов фаз 29 связана с выбором памяти 31, который позволяет выбрать тип петли. и реализовать выбор автоматического или ручного варианта, причем последний состоит в том, что машина останавливается после каждой фазы программы, виэуализированной в электронной памяти 30, которая связана со счетчиком адресов фаз 32 и со счетчиком 33, который связан с датчиком положения 34

20 пйть в действие до конца стежка, датчик полок:ения 34 стержня с иглой сообщает счетчику ЗЗ момент, когда шов закончен, В этот момент на выходе блока 35 появляется импульс, способствующий выдаче сигнала логическим элементом И 36, передающего-50 ся счетчику адресов фаз 32, который указывает память адресов фаз 29 конец рассматриваемой фазы. При выборе автоматического варианта работы память адресов фаз 29 коммутирует электронную

55 память ЗО на следующую (например, %2 на фиг,5) и запускает процесс шитья, который был прерван в конце предыдущего фазы.

В случае ручного варианта работы, оператор должен привести в действие ручной контакт 39 для запуска следующей фазы.

40 стержня для иглы {не показан) и формирует импульс при окончании стежка.

Счетчик 33 связан с блоком 35, предназначенным для передачи импульса на один из входов логического элемента И 36, выход которого связан со счетчиком адресов фаз

32; а второй вход связан с блоком генератора импульсов 37, который связан с выходом логического элемента ИЛИ 38, входы которого связаны, с одной стороны, с устройством управления, описанным выше (контактные элементы которого 12, 15, 16 показаны в прямоугольнике и символизируют устройство, представленное на фиг.1 — 4), а с другой стороны, с ручным контактом 39 в случае, когда выбор памяти 31 был реализован для ручного выполнения петли, т.е. когда начало каждой фазы управляется оператором.

Блок-схема также содержит педаль 40, связанную с блоком управления 41 мотора

42 привода машины.

Устройство работает следующим образом.

Оператор выбирает длину петли с помощью барабана 5 с градуировкой 6, поворачивая его и разводя таким образом метки

12 и 16 на угол, соответствующий желаемой длине отрезка обрабатываемой ткани. После выбора типа петли, а также режима ее реализации с помощью выбора памяти 31 педалью 40 запускается привод машины.

Ткань перемещается под лапкой и поворачивает шестерню 7, которая через шестерню 24 поворачивает барабан 17, а следовательно, и замыкающий контакт 15 в сторону метки 16, и взводит возвратную пружину 26, При встрече контакта 15 с меткой 16 генератор импульсов 37 производит импульс и передает его логическому элементу

И 36. Поскольку этот импульс может any1838479

Машина возвращает ткань назад, выполняя прямой шов, параллельный обметочному шву фазы N 1, Поскольку шестерня 7 не покинула ткань, она поворачивается назад, возвращая подвижный контакт 15 к метке 12 и отпуская пружину 26. Счетчик 33 указывает на окончание выгрлнения стежка и начинается фаза N 3, так же, как и предыдущие фазы. Все остальные фазы (М3 — 6) вЫполняются последовательно, после чего петля заканчивается. При поднятии прижимной лапки шестерня 7 освобождается, пружина 26 возвращает барабан 17 в начальное положение, в котором подвижный контакт 15 соприкасается с меткой 12.

Формула изобретения

1. Устройство для фиксирования прохода отрезка ткани заданной длины под иглой швейной машины, содержащее смонтированные на стойке прижимной лапки проводники, соединен ные с выводами электрической цепи управления приводом

Швейной машины, задающие длину отрезка ткани электропроводные метки, смонтированные с воэможностью электрического контакта с внешними концами проводников при проходе крайних точек отрезка ткани под углом швейной машины, и возвратную пружину, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности, оно дополнительно содержит поворотное средство для регулирования длины отрезка ткани, жестко связанное с одной из меток и смонтированное на стойке прижимной лапки, замыкающий контакт, электрически Соединенный с внешним концом одного из проводников и смонтированный на стойке прижимной лапки с возможностью перемещения относительно задающих длину отрезка ткани меток и поочередного электрического контакта с ними, и механизм передачи движения замыкающему контакту QT ткани с подвижным элементом, связанным с возвратной пружиной, при этом задающие длину отрезка ткани метки смонтированы на стойке прижимной лапки и соединены с другим проводником.

2. Устройство по п,1, о т л и ч а ю ще ес я тем, что проводники для соединения замыкающего контакта и задающих длину отрезка ткани меток с выводами цепи управления состоят из кольцевых дорожек, изолированных друг от друга и смонтированных на общей оси с возможностью углового перемещения, и скользящих контактов, каждый из которых закреплен на стойке прижимной лапки с возможностью взаимо10

55 действия со своей кольцевой дорожкой, при этом одна из дорожек жестко связана с подвижным элементом механизма передачи движения замыкающему контакту, а другая жестко связана с поворотным средством для регулирования длины отрезка ткани.

3. Устройство по пп,1 и 2, о т л и ч а ющ е е с я тем, что подвижный элемент механизма передачи движения замыкающему контакту и поворотное средство для регулирования длины отрезка ткани смонтированы соосно на общей оси поворота кольцевых дорожек, кольцевые дорожки изолированы одна от другой посредством жестко закрепленной на оси изолирующей пластины с дугообразной сквозной прорезью для размещения в ней замыкающего контакта, при этом другая метка закреплена на изолирующей пластине в конце дугообразной прорези, а на торцевой поверхности поворотного средства для регулирования длины отрезка ткани, обращенной к изолирующей пластине, выполнена дугообразная канавка, совпадающая по форме и расположению с дугообразной прорезью изолирующей пластины для размещения в ней замыкающего контакта, при этом первая метка закреплена на поворотном средстве для регулирования длины отрезка ткани в конце дугообразной канавки, а изолирующая пластина имеет паз для размещения в нем участка дорожки поворотного средства для регулирования длины отрезка ткани с возможностью взаимодействия с меткой, закрепленной на изолирующей пластине.

4. Устройство по пп.1 — 3, о т л и ч а ющ е е с я тем, что механизм передачи движения замыкающему контакту состоит из вала, установленного на стойке прижимной лапки машины с воэможностью поворота шестерни, жестко закрепленной на валу с возможностью взаимодействия с тканью, зубчатой передачи, состоящей из шестерни меньшего диаметра, жестко закрепленной на валу, и зубчатого обода, закрепленного на подвижном элементе, при этом подвижный элемент выполнен в виде барабана, возвратная пружина ткани выполнена в виде спирали, один конец которой закреплен на общей оси, а другой закреплен на внутренней поверхности барабана, причем вал расположен параллельно оси, 5. Устройство по пп.1 — 4, о т л и ч а ющ е е с я тем, что оно имеет каркас из изолирующего материала со средствами для установки его на стойке прижимной лапки, ось и установленный на ней свободно двуплечий рычаг, подпружиненный к каркасу, при этом общая ось жестко закреплена

1838479 на одном плече рычага, э вал установлен с причем рычаг снабжен ограничителем угла возможностью вращения на другом плече, поворота, 1838479

1838479
