Устройство для измерения толщины проката

Устройство для измерения толщины проката

Иллюстрации

Показать все

Реферат

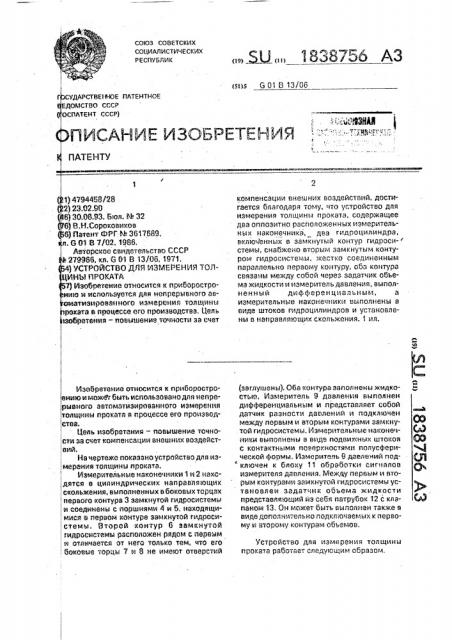

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВЛИК (505 G 01 В 13/06

НКЕ ИЗОБРЕТЕНИЯ

ПАТЕНТУ

УДАРСТВЕ!МОЕ ПАТЕНТНОЕ

ЕДОЬ1СТВО СССР

ОСПАТЕНТ СССР) 1) 4794458/28

2) 23.02 90

6) 30.06.93. Бюл. М 32

6) В.И.Сороковиков

6) Патент ФРГ М 3617689, л. G Î1 В 7/02, 1986.

Авторское свидетельство СССР

279966, кл. 6 01 В 13/06, 1971.

4) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТОЛИИЫ 11РОКАТА

7) Изобоетение относится к приборостронию и используется для непрерывного asоматизированного измерения толщины роката в процессе его производства. Цель

1зобретения — повышение точности эа счет

Изобретение относится к приборосгроению и можбг быть использовано для непрерывного автоматизированного измерения толщини проката в процессе его производства.

Цель изобретения — повышение точности за счет компенсации внешних воздействий.

На чертеже показано устройство для измерения толщины проката.

Измерительные наконечники 1 и 2 находятся в цилиндрических направляющих скольжения, выполненных в боковых торцах первого контура 3 замкнутой гидросистемы и соединены с поршнями 4 и б, находящимися в первом кон ура замкнутой гидроси стемы. Второй контур 6 замкнутой гидросистеми расположен рядом с первым, и о личается от него только тем, что его боковые торцы 7 и 8 не имеют отверстий,, Ы„„1838756 АЗ компенсации внешних воздействий, достигается благодаря тому, что устройство для измерения толщины проката, содержащее два оппоэитно расположенных измерительных наконечника, два гидроцилиндра, включенных в замкнутый контур гидроси- стемы, снабжено вторым замкнутым контуром гидросистемы, жестко соединенным параллельно первому контуру, оба контура связаны между собой через эадатчик объема жидкости и измеритель давления, выполненный дифференциальным, а измерительнь е наконечники выполнены в виде штоков гидроцилиндров и установлены в направляющих скольжения. 1 ил. (заглушены). Оба «онтура заполнены жидкостью. Измеритель 9 давления выполнен дифференциальным и представляет собой

arch датчик разности давлений и подключен между первым и вторым контурами замкнутой гидросистемы. Измерительные наконеч- бд ники BblfloAHBHbf в виде лодви><ных штоков Q9 с контактными поверхностями полусфери- Д ческой формы. Измеритель 9 давлений под- (Я ключен к блошку 11 обработки сигналоо р, измерителя давления. Между первым и вторим контурами замкнутой гидросистемы установлен эадатчик обьема жидкости представляющий из себя патрубок 12 с кла- Щ ланом 13. Он может быть выполнен также в виде дополнительно подключаемых к первому и второму контурам объемов.

Устройство для измерения толщины проката работает следующим образом.

1838756

Измеряемый прокат при прохождении между. измерительными наконечниками 1,2 в зависимости от толщины проката. раздвигает наконечник и, следовательно, поршни

4,5; находящиеся в первом контуре замкнутой гидросистемы, изменяя тем самым давление жидкости в- нем, Измеритель 9 давления измеряет разность давлений между первым..и вторым контурами. Разность давлений пропорциональна перемещению

: поршней, а, следовательно, и толщине измеряемого проката. Выходной сигнал с измерителя давления поступает в блок 11 обработки сигналов измерителя давления, где происходит преобразование сигналов измерителя давления в показания толщины измеряемого проката на индикаторном приборе, Задатчик объема жидкости при изменении вида проката осуществляет выравнивание давлений в первом и втором контурах замкнутой гидросистемы путем открытия перепускного клапана и последующей калибровки блока обработки сигналов измерителя давления. Далее клапан закрывается.

Штоки выполнены из сплавов с малым коэффициентом теплового расширения (например, инвара) в виде цилиндров диаметров около 4 мм, длиной 50 мм с алмазным накойечником полусферической формы и механически подключены к поршням, находящимся в первом контуре замкнутой гидросистемы. Первый и второй контуры замкнутой гидросистемы выполнены из металлических трубок с внешним диаметром

10 мм и толщиной трубок 1 мм. Диаметр патрубкэ составляет 2 мм. В качестве жидкости, заполняющей гидросистему, использовано техническое масло, в качестве измерителя давления — волоконно-оптический датчик давления микроиэгибного типа.

В качестве блока обработки сигналов изме4 рителя давления выбран стандартный блок, используемый в прототипе.

Устройство позволяет реализовать высокую точность измеренной (около 0,5 мкм) в диапазоне от 0 до 30 мм. Кроме того, применение двухконтурной замкнутой гидросистемы позволяет повысить помехозащищенность устройства от внешних факторов (изменение температуры, виб10 рации, локальйый нагрев) за счет появления опорного (второго) контура. Размещение измерителя давления непосредственно в объеме замкнутой гидросиствмы также приводит к увеличению точности измерений

"5 и улучшению помехозащищенности устройства за счет отсутствия передаточных. устройств и исключения из схемы измерений подшипников и других элементов, имеющихлюфт.

Устройство может быть использовано также для прецизионного измерения гео-. метрических размеров любого твердого ма-. териала в процессе его производства.

Формула изобретения

Устройство для измерения толщины проката, содержащее два оппозитно расположенных измерительных наконечника, два: гидроцилиндра. включенных в замкнутый.

30 контур гидросиствмы, задатчик объема жидкости и измеритель давления,. о т л и ч а ющ е е с я тем, что, с целью повышения точности за счет компенсации внешних воз- . действий, оно снабжено вторым замкнутым

35 контуром гидросистемы, жестко соединенным параллельно первому контуру, обэ контура связаны между собой через задатчик объема жидкости и измеритель давления, выполненный дифференциальным, э изме.40 рительные наконечники выполнены в виде штоков гидроцилиндров и установлены в направляющих скольжения..
