Реферат



Использование: измерительная техникг, а именно измерение скорости хорошо и с/абопроводящих жидкостей. Сущность изобретения: измеритель содержит три измерительных электрода, два из которых электроизолированы от электропроводящего трубопровода, а третий электрически соединен с ним. Электроды подключены к входам блока обработки сигнала, включающего в себя анализатор спектра, блок измерения частоты, коррелометр, что позволяет производить проверку измерителя в местах эксплуатации. Электроды установлены на заданных расстояниях один относительно другого и передней кромки вихреобразующего элемента. 3 з. п. ф-лы, 2 ил.

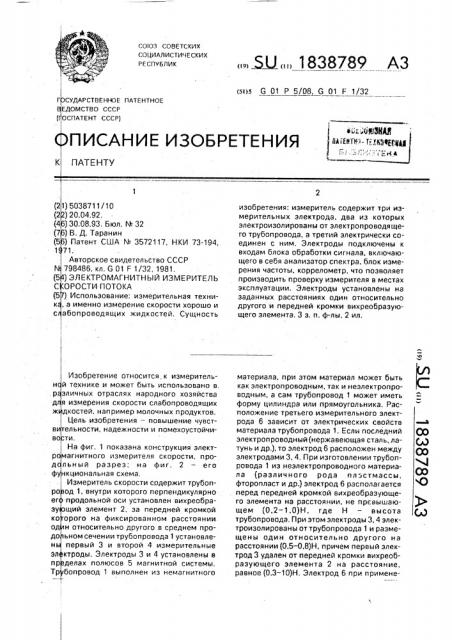

(21) 5038711/10 (2P) 20.04.92, (46) 30;08.93. Вюл. М 32 (7,6) В. Д. Таранин () Патент США N 3572117, НКИ 73-194, 71.

Авторское свидетельство СССР

798486, кл, 6 01 F 1/32, 1981, ) ЭЛЕКТРОМАГНИТНЫЙ ИЗМЕРИТЕЛЬ

ОРОСТИ ПОТОКА

) Использование: измерительная техник а именно измерение скорости хорошо и абопроводящих жидкостей. Сущность изобретения: измеритель содержит три измерительных электрода, два из которых электроизолированы от электропроводящего трубопровода, а третий электрически соединен с ним. Электроды подключены к входам блока обработки сигнала, включающего в себя анализатор спектра, блок измерения частоты, коррелометр, что позволяет производить проверку измерителя в местах эксплуатации. Электроды установлены на заданных расстояниях один относительно другого и передней кромки вихреобразующего элемента, 3 з, и. ф-лы, 2 ил. н р з вос р д

Ф ро ег зу ко од до н эл пр тр

Изобретение относится, к измерительй технике и может быть использовано в. личных отраслях народного хозяйства измерения скорости слабопроводящих дкостей. нап ример молочных и родуктов.

Цель изобретения — повышение чувстельности, надежности и помехоустойчити, На фиг. 1 показана конструкция электмагнитного измерителя скорости, прольный разрез; на фиг. 2 — его кциональная схема.

Измеритель скорости содержит трубопод 1, внутри которого перпендикулярно продольной оси установлен вихреобращий элемент 2, за передней кромкой орого на фиксированном расстоянии н относительно другого в среднем проьном сечении трубопровода 1 установлепервый 3 и второй 4 измерительные ктроды. Электроды 3 и 4 установлены в делах полюсов 5 магнитной системы. бопровод 1 выполнен из немагнитного материала, при этом материал может быть как электропроводным, так и неэлектропроводным, а сам трубопровод 1 может иметь форму цилиндра или прямоугольника, Расположение третьего измерительного электрода 6 зависит от электрических свойств материала трубопровода 1. Если последний электропроводный(нержавеющая сталь, латунь и др,), то электрод 6 расположен между электродами 3, 4. При изготовлении трубопровода 1 из неэлектропроводного материала (различного рода пл стмассы, фторопласт и др.) электрод 6 располагается . перед передней кромкой вихреобразующего элемента на расстоянии, не превышающем (0,2 — 1,0)Н, где Н вЂ” высота трубопровода, При этом электроды 3, 4 электроизолированы от трубопровода 1 и размещены один относительно другого на расстоянии (0,5 — 0,8)Н, причем первый электрод 3 удален от передней кромки вихреобразующего элемента 2 на расстояние, равное (0,3 — 10)Н. Электрод 6 при примене1838789 нии электропроводного трубопровода 1 электрически соединен с ним, Полюса 5 магнитной системы расположены в плоскостях, перпендикулярных продольной оси вихреобразующего элемента 2. Блок обработки сигнала содержит анализатор спектра 7, частотомер 8 и коррелометр 9; входы которых через дифференциальный усилитель 10 и соответствующие полосовые усилители

11, 12 соединены с измерительными электродами 3, 4, 6. При этом первый 3 и второй

4 электроды через дифференциальный усилитель 10 подключены к анализатору спектра 7, один из входов полосовых усилителей

ii, 12 обьединен и подключен к третьему электроду 6, а их вторые входы подключены соответственно к первому 3 и второму 4 измерительным электродам, Кроме того, пара электродов 3-6 через полосовой усилитель 12 подключена к частотомеру 8.

Измеритель скорости работает следующим образом, Пульсации скорости жидкости, возникающие в результате взаимодействия потока с вихреобразующим элементом 2 в однородном постоянном магнитном поле, образованном полюсами 5 магнитной системы, вызывают пульсации электрического напря>

55 сохранения и регистрации вихрей в зависимости от расстояния от вихреобразующего элемента, формы его выполнения и диапазона контролируемых скоростей, Заявленный измеритель скорости потока может быть использован в составе расходомеров, предназначенных для работы в хорошо.и слабопроводящих средах.

Формула изобретения

1. Электромагнитный измеритель скорости потока, содержащий трубопровод. внутри которого перпендикулярно его продольной оси установлен вихреобразующий элемент, за передней кромкой которого в среднем сечении трубопровода установлены два электрически изолированных от тр,бопровода измерительных электрода, размещенные в пределах магнитной системы в плоскости, перпендикулярной вектору индукции магнитного поля, и соединенные с блоком обработки сигнала, о т л и ч а юшийся тем, что введен третий измерительный электрод, полюса магнитной системы, создающие магнитное поле, параллельное оси вихреобразующего элемента, расположены с внешней стороны трубопровода, выполненного из немагнитного материала, в плоскостях, перпендикулярных оси вихреобразующего элемента, при этом измерительные электроды установлены последовательно по одной образующей на внутренней поверхности трубопровода на фиксированных расстояниях один от другого и вихреобразующего элемента, причем первый и второй измерительные электроды подсоединены к входу дифференциального усилителя, выход которого соединен с входом анализатора спектра, кроме того, первый и второй измерительные электроды подсоединены к первым входам соответствующих полосовых усилителей, вторые входы которых объединены и подсоединены к третьему измерительному электроду, выход первого полосового усилителя соединен с входом блока измерения частоты и первым входом коррелометра, второй вход которого соединен с выходом второго полосового усилителя.

2. Измеритель скорости по и. 1, о т л ич а ю шийся тем, что первый измерительный электрод удален от передней кромки вихреобразующего элемента.и второго измерительного электрода на расстояния, равные соответственно (0,3-10)Н и (0,50,8)Н, где Н вЂ” высота трубопровода.

3, Измеритель скорости по пп. 1 и 2, о тл и ч а ю шийся тем, что трубопровод выполнен из электролроводного материала, при этом третий измерительный электрод электрически соединен с трубопроводом и

1838789

1 установлен между первым и вторым измерительными электродами, !

4. Измеритель скорости по пп. 1 и 2, о тл и ч а ю шийся тем, что трубопровод выполнен из неэлектропроводного материала, при этом третий измерительный электрод установлен перед передней кромкой вихреобразующего элемента на расстоя5 нии, не превышающем (0,2 — 1,0)Н от нее.

1838789
