Полоса фотографической пленки, способ записи данных на этой полосе и устройство для обработки полосы фотографической пленки

Полоса фотографической пленки, способ записи данных на этой полосе и устройство для обработки полосы фотографической пленки

Иллюстрации

Показать все

Реферат



Изобретение относится к обмену данными на фоточувствительных носителях, в частности в виде удлиненной полосы пленки. Цель изобретения - повышение качества полосы фотопленки за счет увеличения объема записываемых данных. Прозрачный магнитный слой наносится как дополнительный слой на цветную негативную киноили фотопленку. Информационный обмен между равными пунктами использования Изобретение относится к обмену данными на фоточувствительных носителях, в частности в виде удлиненной полосы пленки . Цель изобретения - повышение качества полосы фотографической пленки при увеличении объема записываемых данных. или пользователями пленки, такими, например , как изготовитель, пользователь, диле р, фотбфинишер осуществляет посредством множества продольных магнитных дорожек на пленке, которые начинаются и оканчиваются в индивидуальных кадрах пленки. Каждая дорожка предназначается для записи и считывания только заранее определенного набора параметров, касающихся соответствующего кадра пленки. Каждое устройство пользования пленки имеет средства для считывания и/или записи информации на соответствующих дорожках. Дорожки, предназначенные для фотофинишера , заполняют каждый кадр, но избегают перфораций пленки, и поэтому являются одинаковыми для всех форматов пленки. Дорожки, предназначенные для кинои фотокамеры , располагаются при использовании специального формата пленки, имеющего только одну перфорацию для каждого кадра вдоль,одной кромки пленки. Дорожки для кино-, фотокамеры лежат снаружи каждого кадра, вдоль перфорированных участков кромки пленки. Дорожки для кино-, фотокамеры более широкие, чем дорожки для фотофинишера, с целью согласования дрейфа пленки в кино-, фотокамере. 3 с. и 7 з.п.ф-лы, 7 ил. На фиг.1 - схематичное изображение параллельных специализированных дорожек в виртуально прозрачном магнитном слое на фотопленке, имеющей специальный формат перфораций, адаптированный, в частности,для использования в камерах Кино(фото). имеющих средства магнитной записи/считывания на пленке; на фиг.2 Ё 00 СА) 00 00 О 00 СА)

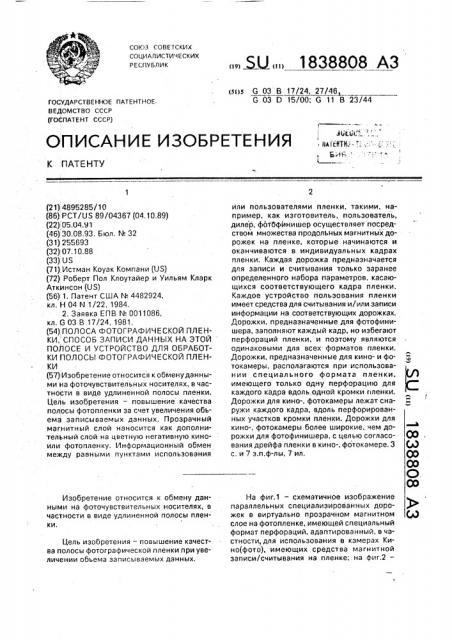

СОЮЗ COBE 1ÑКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ.

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4895285/10 (86) РСТ/US 89/04367 (04.10.89) (22) 05.04З1 (46) 30.08.93. Бюл, N 32 (31) 255693 (32) 07.10.88 (33) US (71) Истман Коуак Компани (US) (72) Роберт Пол Клоутайер и Уильям Кларк

Аткинсон (US) (56) 1, Патент США ¹ 4482924, кл. Н 04 К 1/22, 1984.

2. Заявка ЕПВ И 0011086, кл. 6 03 В 17/24, 1981, (54) ПОЛОСА ФОТОГРАФИЧЕСКОЙ ПЛЕНКИ. СПОСОБ ЗАПИСИ ДАННЫХ НА ЭТОЙ

ПОЛОСЕ И УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЛОСЫ ФОТОГРАФИЧЕСКОЙ ПЛЕНКИ (57).Изобретение относится к обменуданными на фоточувствительных носителях, в частности в виде удлиненной полосы пленки.

Цель изобретения — повышение качества полосы фотопленки за счет увеличения объема записываемых данных. Прозрачный мдгнитныЙ слОЙ наносится как дополни тельный слой на цветную негативную киноили фотопленку. Информационный обмен между равными пунктами использования

Изобретение относится к обмену данными на фоточувствительных носителях, в частности в виде удлиненной полосы пленки.

Цель изобретения — повышение качества полосы фотографической пленки при увеличении обьема записываемых данных.. Ж 1838808 АЗ (sl)s G 03 В 17/24, 27/46

G 03 D 15/00: 6 11 В 23/44 или пользователями пленки, такими, например, как изготовитель, пользователь, дилер, фотбфинишер осуществляет посредством множества продольных магнитных дорожек на пленке, которые начинаются и оканчиваются в индивидуальных кадрах пленки. Каждая дорожка предназначается для записи и считывания только заранее определенного набора параметров, касающихся соответствующего кадра пленки.

Каждое устройство пользования пленки имеет средства для считывания и/или записи информации на соответствующих дорожках.

Дорожки, предназначенные для фотофинишера, заполняют каждый кадр, но избегают перфораций пленки, и поэтому являются одинаковыми для всех форматов пленки.

Дорожки, предназначенные для кино- и фотокамеры, располагаются при использовании специального формата пленки, имеющего только одну перфорацию для каждого кадра вдоль, одной кромки г|ленки.

Дорожки для кино-, фотокамеры лежат снаружи каждого кадра, вдоль перфорированных участков кромки пленки. Дорожки для кино-, фотокамеры более широкие, чем дорожки для фотофинишера, с целью согласования дрейфа пленки в кино-, фотокамере, 3 с, и 7 з,п.ф-лы, 7 ил.

На фиг.1 — схематичное изображение параллельных специализированных дорожек в виртуально прозрачном магнитном слое на фотопленке, имеющей специальный формат перфораций, адаптированный, в частности, для использования в камерах Кино{фото), имеющих средства магнитной записи/считывания на пленке; на фиг.2—

1838808

55

Микропроцессор 12 включает в себя постоянное ЗУ 15, содержащее команды, достаточные для обеспечения, чтобы каждый тип полученной информации записывался в правильной одной из дорожек СΠ— С3, предназначенных для камеры, в соответствии с универсальным предварительным распределением, общим для камеры и фотофинишера. Для этой цели микропроцессор сортирует и буферизует каждый фрагмент информации в соответствии с командой, загруженной в постоянное ЗУ 15, Природа этого предварительного распределения и структуры постоянного ЗУ будет описываться ниже в этом изложении.

Формат дорожек с F00 по F29 для фотофинишера является одинаковым безотносительно к размещению перфораций 6 на пленке на фиг.1. Таким образом, фотофинишер может использовать те же самые протоколы и средства магнитной записи на всех типах пленки при условии, что виртуально прозрачный магнитный слой (такой как слой

4 на фиг,1) нанесен на всех типах пленки.

Таким образом, обращаясь к фиг.3, обычная

35 мм цветная негативная пленка, имеющая теперь стандартный образец близко отстоящих друг от друга перфораций вдоль обеих кромок пленки, размещает дорожки для фотофинишера с F00 до F14, имеющие одинаковую ширину и разнесенные. таким образом, как на специальном формате пленки на фиг.1. Хотя перфорации на фиг, 3 препятствуют присутствию дорожек для камеры с СО до СЗ, такая пленка не используется в камерах, имеющих магнитные средства записи/считывания, и поэтому дорожкам для камеры не требуется присутствовать. Преимущество здесь в том, что все посЛедующие пользователи пленки (т.е. фотофинишер, устройство воспроизведения с пленки на видеодисплее и т,д.) распределены по максимальному числу дорожек для всех форматов пленки, включая и те, которые показаны на фиг.1 и на фиг,3, Ширина дорожек СΠ— СЗ (фиг.4), предназначенных для камеры, больше, чем ширина дорожек F00 — F29, предназначенных для фотофинишера. Конечно, размеры ширины этих дорожек управляются путем выбора соответствующих размеров ширины магнитной головки камеры и магнитной головки фотофинишера. Предпочтительно разность является достаточной, чтобы согласовать дрейф пленки в камере во время намотки пленки, когда производится запись головкой 11, Такой дрейф побуждает дорожки для камеры иметь извилистый внешний вид, показанный на фиг,4. Следует отметить на фиг.4, что головка фотофинишера, кото5

45 рая должна считывать дорожки камеры, не оставляет дорожки камеры, потому что она имеет значительно меньшую ширину.

Имеется четыре дорожки для камеры и пятнадцать дорожек для фотофинишерв в каждом кадре пленки, экспонированной камерой, причем эти кадры обозначены как кадры с 1 по 25. Передний и задний заправочные концы пленки соответственно обозначены как кадры 0 и 26. Вообще, информация, записанная в кадрах 0 и 26, относится к полосе пленки 1 в целом, тогда как информация, записанная в каждом из кадров с 1 по 25, является единственно предназначенной дйя конкретного кадра. Три из четырех дорожек для камеры используются камерой, тогда как три из тридцати дорожек "фотофинишера" используются фотофинишером, Остальные дорожки для фотофинишера резервированы для записи команд воспроизведения изображения с пленки на видеодисплее (дорожка F03), команд для выполнения электронной печати (дорожка

F04) и звука (дорожки с F05 по F14). Остальные дорожки (F15 — F29) резервированы для будущих использований.

Каждая дорожка предназначена для конкретной группы типов информации, которые в большинстве случае записываются или считываются вместе. Таким образом, дорожка СО кадра 0 резервирована для информации, касающейся владельца и камеры, для записи камерой. Аналогичным образом, дорожка F00 кадра 0 резервирована для информации, относящейся к владельцу и фотофинишеру, для записи фотофинишером.

Также, дорожка F01 кадра 0 резервирована для записи фотофинишером или станцией . ввода заказа команд заказчика, типа пленки и соответствующей информации, относящейся к выполнению заказа. Дорожка F02 кадра 0 резервирована для записи исторической информации, связанной с местоположением кадров, требующих переделки копий и переупорядочения (повторных заказов) со стороны закаэчика, для использования фотофинишером во время последующего повторного заказа заказчика о копировании.

Дорожка СО каждого экспонированного кадра (кадры 1-25) резервируется для информации, относящейся к сцене, для записи камерой такой как яркость сцены, ориентация камеры и тому подобное. Аналогичным образом, дорожка F01 резервируется для информации фотофинишера исключительно для конкретного экспонированного кадра, такой как классификация негативного иэображения (определение правильной экспозиции копии), число сделанных копий и т.д.

1838808

Как сказано ранее в связи с фиг.1, данные, магнитно записанные на полосе пленки 1, поделены на кадры, экспонированные камерой (кадры 1-25), а также передний заправочный конец пленки (кадр О), причем данные в каждом кадре распределены по множеству предназначенных дорожек в кадре. На фиг,5 показан предпочитаемый формат данных в каждой дорожке каждого кадра.

На фиг.5 каждая дорожка имеет длину одного кадра и поделена на множество полей. Каждая дорожка содержит граничный знак. предсказывающий начало, на своем начальном конце (левый конец дорожки на фиг.5, где магнитная головка начинает свое сканирование дорожки "А"). Каждое поле содержит предупредительный опознавательный граничный знак "Б", эа которым сразу следует опознавательный код "В".

Цель граничного знака начала дорожки "С". состоит в извещении системы записи/считывания в камере или средствах фотофиниРазные действия, предусмотренные для варианта реализации следующие: (а) запись данных заказчика, включая адрес заказчика, (Ь) запись информации, относящейся к шера о начале местоположения дорожки

"А". Цель граничного значения "Б" опознавания поля состоит в извещении той же системы о начале местоположения каждого последующего поля в дорожке "А". Цель опознавательного кода "В" состоит в иден25 сцене, с каждым экспонированием, включая параметры, характеризующие условия освещения и регулировки экспозиции камеры; (c) запись станцией повторного заказа или фотофинишером информации заказа заказчика, такой как количество требуемых котификации типа информации, записанной в следующем поле. пий; (d) запись проверки и коррекции классификации переделки копии в отношении данного кадра фотофинишера;(е) заОпознавательный код записывается в начале каждого поля и определяется типом информации, которая за ним следует, На35 пример, если камера производит запись уровня яркости сцены, наблюдаемой датчипись итога данных о переделке или данных переупорядочения копий, применимых ко всему ролику пленки; (f) запись команд для воспроизведения пленки на видеодисплее; (ц) запись команд для электронной обработками камеры во время экспонирования кадра, камера сначала вызывает производство записи уникального опознавательного кода непосредственно перед данными, представляющими уровень яркости сцены. В ки копии; и (h) запись звука. Вообще (но не всегда) каждая из дорожек магнитной записи, показанных на фиг. 1, предназначается

40 простейшем варианте реализации уникальный опознавательный код присваивается каждому параметру или типу информации, который может быть записан на пленке, так что опознавательные коды для всех возможных типов информации составляют большой справочник или словарь. Поскольку тот же самый словарь должен использоваться на всех стадиях цикла службы пленки (например, камера, фотофинишер и т.д.), идендля одного из вышеназванных действий с (а) по (h). Результатом является то, что в течение записи величина поиска возможных.)5 мест записи сводится до минимума,.тогда как во время воспроизведения (считывания) количество поиска в данных, не относящихся к конкретной операции, также снижается, Например, во время операции классификации, в которой определяется оптимальное условие для экспонирования копий для каждого кадра, вся информация, относящаяся к сцене, потенциально полезная при определе50 тичные постоянные ЗУ предусмотрены на каждой стадии, и каждое из этих ЗУ реализует словарь универсального опоэнаватель55 нии правильной классификации, может ного кода и управляет считыванием и записью опознавательных кодов на каждой быть получена путем считывания данных иэ одной дорожки, именно дорожки С0, предназначенной для камеры в каждом экспонистадии использования пленки

Преимущество состоит в том, что размерованном кадре (кадры 1-25), Другие щение конкретного параметра в дорожке дорожки считывать не требуется. камерой не требуется заранее знать фотоКоррекция классификации для переделки. если это имеет место, записывается на дорожке F02.

Вариант реализации 5 не учитывает все типы информации, какие магнитно могут записываться камерой, станцией повторного заказа или фотофинишером на пленке. Однако он является примером способа. каким все типы информации могут классифицироваться в отношении того, какая одна из дорожек предназначается для каждого типа информации. Принцип, определяющий способ, каким каждый тип информации предписывается конкретной дорожке, состоит в том, что вся информация, связанная с конкретным действием (операцией), должна записываться на одной и той же дорожке, так что эта дорожка предназначается для записи или считывания во время этих операций, связанных с рассматриваемым действием, 5

1838808

15

30

40

45 финишеру, чтобы этот фотофинишер был в состоянии найти этот параметр в дорожке, так как фотофинишер может просто обратиться к соответствующему опознавательному коду, записанному камерой. Это то же самое преимущество сохраняется между любыми другими отдельными компонентами, где один компонент записывает данные на пленке, а другой независимо считывает данные с пленки в более позднее время, и типично, в другом местоположении.

Словарь универсального опознавательного кода реализован как набор микрокодов, загруженных в постоянное ЗУ,соединенное с микропроцессором. Постоянное ЗУ образует двухзнаковый опознавательный код для каждого параметра, который может быть записан. В этом варианте реализации опознавательные коды начинаются в АА и оканчиваются в Н1, представляя один возможный пример.

Двоичные биты, записанные для каждого буквенно-цифрового символа, представляющего конкретный фрагмент информации (например, яркость сцены или адрес заказчика), или для одного из двухзнаковых опознавательных кодов, определяются в соответствии с таблицей, представленной как набор микрокодов, загруженных в постоянное ЗУ, соединенное с микропроцессором, Каждый буквенно-цифровой символ представлен образцом шести двоичных бит.

Это постоянное ЗУ определяет словарь универсальных символов, который используется для проведения записи и считывания данных на пленке на всех стадиях использования пленки.

Постоянное 3У также определяет шестибитовые образцы, которые резервированы для целей управления, и которые поэтому могут не использоваться для информации или данных, Эти резервированные символы представлены в иллюстративной таблице и содержат управляющие символы, включая символ начала "С", опознавательный граничный знак "Б", символ останова кадра "Д" и дополнения опознавательных граничных знаков начала и останова С и Д. Остальные символы резервированы, чтобы дать возможность специалисту по проектированию систем выполнять другие управления записью и считыванием. если зто требуется.

На фиг. 2 микропроцессор 12 в камере

9, при обращении к постоянному.ЗУ 15 в отношении местоположений дорожек разных возможных параметров, должен также обращаться к постоянным ЗУ и в отношении словаря универсального опознавательного кода и словаря универсальных символов, чтобы последующие считывающие устройства данных. записанных камерой, могли правильно интерпретировать данные.

Использование специализированных дорожек на пленке для магнитной записи информации камерой описано со ссылкой на пример на фиг.2, На фиг.6 показан один пример использования специализирован. ных дорожек на пленке (либо фиг.1, либо фиг.3) для магнитных записи и считывания в системе фотофинишера. Вообще, такая система фотофинишера использует свой собственный вариант постоянного в отношении местоположения дорожек, словаря опознавательного кода и словаря символов, На фиг.6 полоса пленки 1 извлекается из кассеты (или по крайней мере частично извлекается, чтобы обнажить передний эаправочный конец — кадр О) на станции 17 ввода заказа, Станция ввода заказа может находиться либо на дилере, либо в лаборатории отделки, Станция ввода заказа имеет систему магнитной записи/считывания, содержащую головку 18 и контроллер (микропроцессор) 19, который выполняет алгоритм ввода заказа, загруженный в ЗУ

20. Этот алгоритм определяет правильные местоположения дорожек в кадре 0 для записи информации, связанной с камерой, включая число требуемых копий, имя и адрес заказчика и т,д., введенные на терминале 21 или считанные непосредственно с одной из дорожек для камеры. Устройство проявления 22 проявляет полосу пленки для получения негативного изображения в каждом экспонированном кадре.

Полоса пленки затем поступает в классификатор 23, который определяет оптимальные условия экспозиции копии для каждого кадра на полосе пленки. Классификатор может использоваться для этого вручную под управлением оператора-человека, либо автоматически, используя датчик изображения, как это делается в цветном копировальном устройстве "Истман кодак 3510".

Иллюстративный ручного управления терминал, содержащий ручной вариант классификатора 23, показан на фиг.7. Величина яркости освещения, при которой фоточувствительная печатная бумага должна экспонироваться через данное негативное иэображение, может быть изменена от номинальной величины (серый уровень) с по-мощью произвольных величин от -4 до +4 путем нажатия одной из соответствующих кнопок (клавиш) в ряду кнопок, помеченных

0 на левой стороне терминала на фиг.7.

Интенсивность красного, зеленого и синего света, при котором печатная бумага экспонируется, может изменяться от предварительно определенных номинальных

1838808

20 экспозицией, характеристики которой соот- 25

35 бует от контроллера 27 определить, были ли ранее записаны дорожки для камеры (до- 40 сценой информация (если используется классификатором 23 для повышения точно- 45

50 сматривает каждую из отпечатанных копий на печатном рулоне (ролике) 20, чтобы апре- 55 величин аналогичным образом путем нажатия соответствующих кнопок в соответствующем одном из рядов. кнопок, помеченных

R (красный), 6 (зеленый) и В (синий) соответственно. Результирующая классификация, определяемая яркостью величин красной, зеленой и синей экспозиции копии, записывается магнитной головкой 24 классификатора в соответствующей одной иэ специализированных дорожек.

Следует отметить, что если данные,.записанные ранее на полосе пленки, указывают, что пленка ранее была проявлена и скопирована (так что величина классификации загружена в каждый кадр в соответствующую дорожку), тогда устройство проявления 22 и классификатор 23 могут автоматически быть обойдены, Копировальное устройство 25 принимает полосу пленки 1, считывает классификацию, ранее записанную в каждом кадре классификатором 23, и экспонирует один кадр в ролике фоточувствительной бумаги через соответствующий негативный кадр с ветствуют записанной классификации. Копировальное устройство 25 содержит свою собственную систему магнитной записи

/считывания в виде магнитной головки 26, контроллера 27 и ЗУ 28, запоминающим алгоритм классификатора/копировального устройства. Этот алгоритм управляет магнитным считыванием и записью, которые производятся копировальным устройством

25 и классификатором 23 в соответствии с форматом специализированных дорожек на фиг. 1 или 3. Например, алгоритм копировального устройства/классификатора трерожки СО-СЗ) на полосе пленки 1. Если да, применяется формат специализированных дорожек на пленке на фиг,1, и связанная со сти операции классификации) мажет быть обнаружена путем считывания соответствующей дорожки. Аналогичным образом алгоритм копиравальнога устройства/классификатора в ЗУ указывает копировальному устройству, где найти величину классификации, записанную в каждом кадре классификатором.

Оператор на станции проверки расделить, требуется ли переделка какой-либо отпечатанной копии. Под управлением контроллера 30, который выполняет алгоритм проверки, загруженный в ЗУ 31. данные записываются на полосу пленки 1 в соответст5

10 вующей дорожке магнитной головкой 32 станции 33 проверки, отражая необходимость (если она есть) переделки отпечатанной копии данного кадра.

Предположительно переделка вызывается неправильной классификацией, и коррекция относительно первоначальной классификации должна вычисляться и записываться в соответствующей дорожке на полосе пленки, В одном варианте реализации это производится самой станцией проверки 33, тогда как в другом варианте реализации это производится в отдельном реклассификаторе 34, имеющем свою собственную систему записи и магнитную записывающую головку 35 для этой цели. Полоса пленки, которая может быть включена в ролик из многих таких полос пленки, направляется на копировальное устройство 36 переделки обычно путем передачи всего ролика. Копировальное устройство 36 переделки имеет. свою собственную систему магнитной записи/считывания, включая магнитную головку 37, с помощью которой оно может считывать соответствующие данные в соответствующих дорожках для определения, какой из кадров требует переделки отпечатанных копий, и в отношении каждого одного из них, какая была первоначальная величина классификации, и какая есть коррекция классификации. Иэ этой информации копировальное устройство переделки экспонирует соответствующие кадры на полосе пленки, используя скорректированные величины классификации.

Рулон отпечатанных копий переделки

38, выполненный копировальным устройством переделки 36, рулон копий 29, образованный копировальным устройством 25, и ролик проявленной пленки подаются на устройство 39 сортировки. Устройство сортировки сличает индивидуальный оригинал и отпечатанные копии переделки с соответствующими полосами пленки в суммарных заказах заказчика, выбраковывая любые оригинальные копии, когда соответствующие копии переделки были изготовлены. была ли изготовлена соответствующая копия переделки, определяет устройство сортировки 39 посредством своей системы магнитной записи/считывания, включающей контроллер 40, который выполняет алгоритм устройства сортировки, загруженный в ЗУ

41, и магнитную головку 42 устройства сортировки. Головка 42 просто направлена на считывание требуемых данных из соответствующей одной иэ специализированных дорожек на полосе пленки 1 контроллером

40 в соответствии с распределением дорожек.

1838808

Изобретение решает проблему выборки данных, обращенную (наряду с другим) к

"поиску иголки в стоге сена" фотофинишером,потому что на каждой стадии просто надо знать, какая дорожка предназначена 5 для данных, относящихся к этой стадии, и можно считывать данные с этой дорожки, одновременно игнорируя все остальные данные, магнитно записанные на фотопленке; Далее, в некоторых случаях считывание 10 данйых может вовсе не производиться, чтобы сделать некоторые основные выводы о фотопленке, просто путем определения, пустые (без записей) или нет определенные дорожки. Например, зто конкретная полоса 15 фотопленки уже была проявлена (и поэтому была подвергнута повторному заказу или переупорядочению для копирования), легко определяется путем рассмотрения, содержат или нет определенные дорожки (напри- 20 мер, дорожки F1 кадров 1-24) записанные данные или нет.

Изобретение решает проблему создания формата дорожек для фотофинишера и системы магнитной записи/считывания фо- 25 тофинишера универсально применимыми для всех форматов пленок, одновременно доводя до максимума количество дорожек не для камеры, путем размещения дорожек для камеры на кромках пленки между пер- 30 форациями на специальной пленке, имеющей только одну перфорацию на каждый кадр. Это важно, так как количество данных, которое может считываться или записываться фотофинишером для повышения эффек- 35 тивности своего процесса (и последующими стадиями использования пленки, таким как устройство видеоизображения с фотопленки),значительно больше, чем количество данных, записываемых камерой. Еще более 40 важным является факт, что создание формата магнитной записи фотофинишера универсальным для применения дает ему возможность использовать способы согласно изобретение в отношении всех покры- 45 тых магнитным слоем фотопленок, не только пленки, используемой камерой, имеющей средства магнитной записи, тем самым не требуя от потребителя новых расходов, чтобы универсально использовать изобре- 50 тение со всеми типами пленок.

Использование более узких магнитных головок в фотофинишере создает преимущество способности фотофинишера избегать/устранять поперечное движение пленки 55 в течение обработки беэ необходимости, чтобы камера имела ту же способность, тем самым снижая требования допуска (технических пределов) и стоимости камеры, адаптированной использовать изобретение.

Формула изобретения

1. Полоса фотографической пленки, содержащая размещенные на основе полосы пленки последовательные кадры на фоточувствительном материале и прозрачный слой из записывающего магнитного материала, в котором записаны разные группы категорий данных для обработки пленки и текущей фотографии, отличающаяся тем, что, с целью повышения качества полосы фотографической пленки эа счет увеличения объема записываемых данных при обработке. прозрачный слой иэ записывающего магнитного материала выполнен на другаИ по сравнению с слоем фоточувствительного материала поверхности основы полосы фотографической пленки с кодированными данными разных категорий, записанными на соответствующих продольных параллельных дорожках в соответствии с заданным распределением категорий данных, расположенных смежно вдоль одной кромки полосы, и с разнымйсамоидентифицирующими полями даннйх, записанными по меньшей мере на одной иэ этих дорожек, 2. Полоса по п.1. о тл ич а ю ща я с я тем, что периферийные дорожки вне зоны изображения последовательных кадров более широкие по сравнению с внутренними дорожками для записи соответственно данных камеры и данных фотофинишера.

3Полоса поп2, отл ичающа я с я тем, что вблизи по меньшей мере одной кромки полосы выполнены перфорации, каждая из которых относится к одному последовательному кадру, зона иэображения каждого из которых расположена смежно с продольной неперфорированной перифе.рийной зоной вдоль одной продольной кромки полосы;

4. Способ записи данных на полосе фотографической пленки, заключающийся в формировании заданных категорий данных, касающихся информации изготовителя, камеры, станции ввода загаза и фотофинишного блока, и магнитной записи этих данных в магнитном записывающем слое, нанесенном на основу фотографического носителя, имеющего последовательные кадры на фоточувствительном материале, о т л и ч а ю щ ий с я тем, что, с целью повышения качества полосы фотографической пленки эа счет увеличения объема записываемых данных при обработке, категории, данных распределяют для соответствующих положений дорожек записи в последовательных кадрах, формируют опознавательные коды для разных типов данных, определяют тип конкретных записываемых данных, а магнитную

1838808

16 запись полученной информации производят на продольных параллельных дорожках магнитного записывающего слоя, выполненного на другой стороне основы фотографического носителя, выполненного в виде полосы пленки, в положениях, соответствующих последовательным кадрам для соответствующей категории данных и в самоидентифицирующих полях каждой соответствующей дорожки.

5. Способпо п.4, отл ичающийся тем, что другой заданный опознавательный код записывают в других одних самоидентифицирующих полях данных соответствующих дорожек.

6. Способ по п.5, отличающийся тем, что при формировании заданных категорий данных в справочной таблице хранят коды опознавания и разграничения полей данных, в соответствии с которыми записываемые данные преобразуют в двоичные символы, которые записывают на соответствующей дорожке.

7. Способ по п,4, отличающийся тем, что магнитную запись данных изготовителя производят на более широкой дорожке, чем магнитную запись данных камеры, которую производят соответственно на более широкой дорожке, чем магнитную запись данных систем фотофинишера или станции ввода заказа.

8. Способ по п,5, о т л и ч а ю щ и и t. я тем, что магнитную запись данных камеры производят на дорожке в периферийной области вне зоны изображения последовательных кадров.

9, Устройство для обработки полосы фотографической пленки, содержащее блок изготовления и камеру, снабженные блоками записи кодированных данных в r-агнит5 ном записывающем слоем, нанесенным на основу фотографического носителя, имеющего последовательные кадры на фоточувствительном материале. станцию ввода заказа и фотофинишный блок, снабженный

10 блоками записи-воспроизведения кодированных данных магнитного записывающего слоя,отл ича ю щеес я тем,что,с целью повышения качества полосы фотографической пленки за счет увеличения объема за15 писываемых данных при обработке, блок изготовления, камера, станция ввода заказа и фотофинишный блок выполнены с возможностью прохождения через них при последовательной обработке фотографиче

20 ского носителя, выполненного в.виде полосы фотографической пленки, имеющей прозрачный магнитный записывающий слой с записанными кодовыми данными изготовления пленки, данными камеры, дан25 ными заказа и данными отделки фотокопий соответственно на первой, второй, третьей и четвертой из множества продольных параллельных дорожек для соответствующих последовательных кадров.

30 10. Устройство по п.9, о т л и ч à ю щ ее с я тем, что в фотофинишный блок введен блок детектирования наличия ранее записанных данных на соответствующих продольных параллельных дорожках, предназначенных

35 для камеры, и воспроизведения этих данных.

1838808

1838808

Мщаима тлодни

1838808

1838808 скдндтос

Фиг, 7
