Изобретение относится к конструкции пианино. Сущность изобретения заключается в том, что пианино имеет жестко соединенную с литой рамой опорную раму, несущую бруски и прокладки. 3 ил.

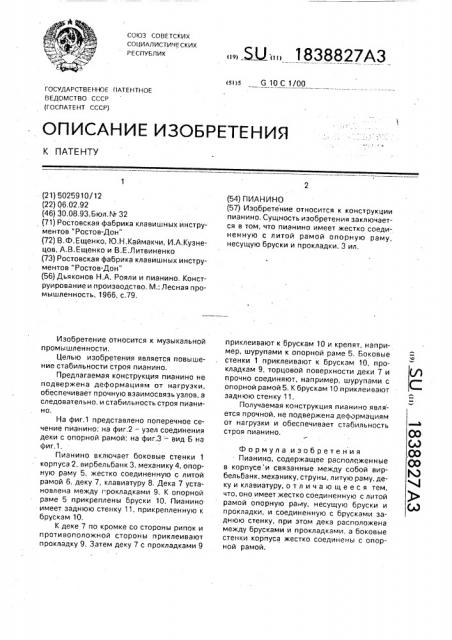

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИК (я)s G 10 С t/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5025910/12 (22) 06,02.92 (46) 30.08,93.Бюл.М 32 (71) Ростовская фабрика клавишных инструментов "Ростов-Дон" (72) В.Ф.Ещенко, Ю.Н.Каймакчи, И.А,Кузнецов, А.B.Åùåíêo и В.Е.Литвиненко .(73) Ростовская фабрика клавишных инструментов "Ростов-Дон" (56) Дьяконов H.À. Рояли и пианино. Конструирование и производство, М.: Лесная промышленность, 1966, с.79.

Изобретение относится к музыкальной промышленности.

Целью изобретения является повышение стабильности строя пианино.

Предлагаемая конструкция пианино не подвержена деформациям от нагрузки, обеспечивает прочную взаимосвязь узлов, а следовательно, и стабильность строя пианино.

На фиг.1 представлено поперечное сечение пианино; на фиг,2 — узел соединения деки с опорной рамой; на фиг.3 — вид Б на фиг.1.

Пианино включает боковые стенки 1 корпуса 2, вирбельбанк 3, механику 4, опорную раму 5, жестко соединенную с литой рамой 6, деку 7, клавиатуру 8. Дека 7 установлена между Прокладками 9. К опорной раме 5 прикреплены бруски 10. Пианино имеет заднюю стенку 11, прикрепленную к брускам 10, К деке 7 по кромке со стороны рипок и противоположной стороны приклеивают прокладку 9. Затем деку 7 с прокладками 9

БЫ 1838827A3 (54) ПИАНИНО (57) Изобретение относится к конструкции пианино. Сущность изобретения заключается в том, что пианино имеет жестко соединенную с литой рамой опорную раму, несущую бруски и прокладки. 3 ил, приклеивают к брускам 10 и крепят, например. шурупами к опорной раме 5. Боковые стенки 1 приклеивают к брускам 10, прокладкам 9, торцовой поверхности деки 7 и прочно соединяют, например, шурупами с опорной рамой 5. К брускам 10 приклеивают задн юю стен ку 11.

Получаемая конструкция пианино явля ется прочной, не подвержена деформациям от нагрузки и обеспечивает стабильность строя пианино.

Формула изобретения

Пианино, содержащее расположенные в корпусе и связанные между собой вирбельбанк, механику, струны, литую раму. деку и клавиатуру, о т л и ч а ю щ е е с я тем, что, оно имеет жестко соединенную с литой рамой опорную ра у, несущую бруски и прокладки, и соединенную с брусками заднюю стенку, при этом дека расположена между брусками и прокладками, а боковые стенки корпуса жестко соединены с опорной рамой.
