Реферат

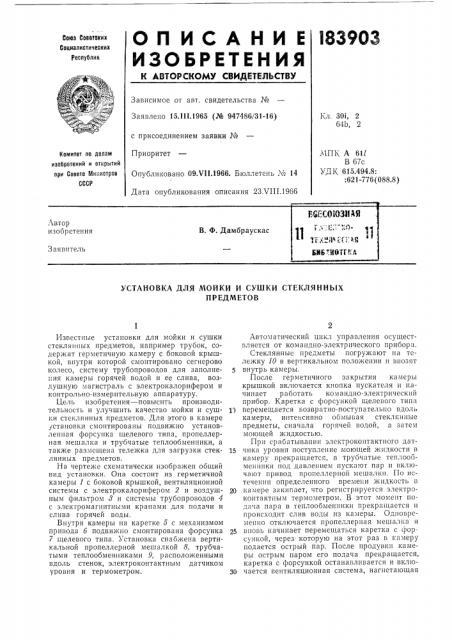

I83 903

ОП ИСАНИНА

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.111.1965 (№ 947486/31-16) с присоединением заявки №

Приоритет

Опубликовано 09.VII.1966. Бюллетень ¹ 14

Кл. 30i, 2

64b, 2

МПК А 6ll

В 67с

УДК 615.494.8:

:621-776(088.8) Комитет пе делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 23 VIII.19бб

УСТАНОВКА ДЛЯ МОЙКИ И СУШКИ СТЕКЛЯННЫХ

П Р ЕДМЕТО В

Известные установки для мойки и сушки стеклянных предметов, например трубок, содержат герметичную камеру с боковой крышкой, внутри которой смонтировано сегнерово колесо, систему трубопроводов для заполнения камеры горячей водой и ее слива, воздушную магистраль с электрокалорифером и контрольно-измерительную аппаратуру.

Цель изобретения — повысить производительность и улучшить качество мойки и сушки стеклянных предметов. Для этого в камере установки смонтированы подвижно установленная форсунка щелевого типа, пропеллерпая мешалка и трубчатые теплообменники, а также размещена тележка для загрузки стеклянных предметов.

На чертеже схематически изображен общий вид установки. Она состоит из герметичной камеры 1 с боковой крышкой, вентиляционной системы с электрокалорифером 2 и воздушным фильтром 8 и системы трубопроводов 4 с электромагнитными кранами для подачи и слива горячей воды.

Внутри камеры на каретке 5 с механизмом привода 6 подвижно смонтирована форсунка

7 щелевого типа. Установка снабжена вертикальной пропеллерной мешалкой 8, трубчатыми теплообменниками 9, расположеннымн вдоль стенок, электроконтактпым датчиком уровня и термометром.

Автоматический цикл управления осуществляется от командно-электрического прибора.

Стеклянные предметы погружают на тележку 10 в вертикальном положении и ввозят

5 внутрь камеры.

После герметичного закрытия камеры крышкой включается кнопка пускателя и начинает работать командно-электрический прибор. Каретка с форсункой щелевого типа

1у перемещается возвратно-поступательно вдоль камеры, интенсивно обмывая стеклянные предметы, сначала горячей водой, а затем моющей жидкостью.

При срабатывании электроконтаKTHîãà дат15 чика уровня поступление моющей жидкости в камеру прекращается, в трубчатые теплообменники под давлением пускают пар и включают привод пропеллерной мешалки. По истечении определенного времени жидкость в

20 камере закипает, что регистрируется электроконтактным термометром. В этот момент подача пара в теплообменники прекращается и происходит слив воды из камеры. Одновременно отключается пропеллерная мешалка и вновь начинает перемещаться каретка с форсу IKQH, через которую на этот раз в камеру подается острый пар. После продувки камеры острым паром его подача прекращается, каретка с форсункой останавливается и вклю30 чается вентиляционная система, нагнетающая
