4) ЛЮЛЬКА КОНВЕЙЕРА РАССТОЙНО-ПЕЧОГО АГРЕГАТА

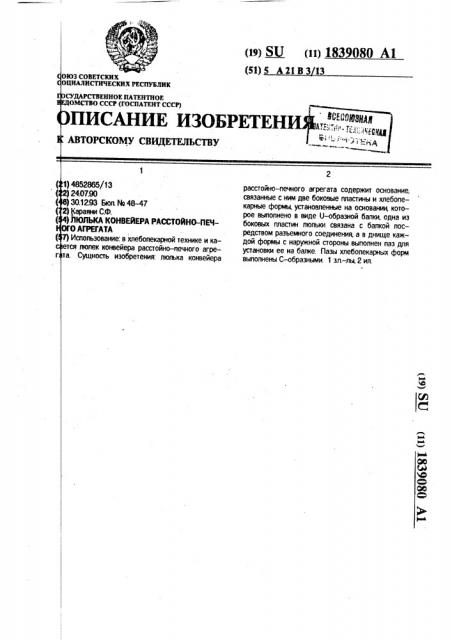

7) Использование: в хлебопекарной технике и кается люлек конвейера расстойно-печного агрета Сущность изобретения: люлька конвейера (в) (и) 1839080 А1 (51) 5 A 21 В 13 расстойно-печного агрегата содержит основание, связанные с ним две боковые пластины и хпебопекарные формы, установленные на основании, которое выполнено в виде U-образной балки, одна из боковых пластин люльки связана с балкой посредством разъемного соединения, а в днище каждой формы с наружной стороны выполнен паз для установки ее на балке. Пазы хлебопекарных форм выполнены С-образными 1 зл.-лы, 2 ил.

1839080

Изобретение относится к хлебопекарной технике, а именно к люлькам конвейера расстойно-печного агрегата.

Известны люльки. состоящие из основания, образованного двумя боковыми пластинами, параллельными друг к другу, жестко связанными между собой двумя продольными рейками, на которых с некоторым шагом вдоль люльки наварены параллельно боковым пластинам планки, образующие решетку, на которую укладываются и привязываются или приклеиваются хлебопекарные формы.

Известна люлька-блок хлебопекарных форм, состоящая из каркаса, образованного двумя боковыми пластинами жестко связанными между собой двумя параллельными опорными планками (1). На концах и середине каждой опорной планки закреплены

Г-образные крепежные элементы, обращенные пазами вниз, а на половине расстояния между ними — другие à — образные элементы, обращенные пазами вверх, Кроме того, имеются еще четыре фиксирующие планки с жестко закрепленными на них à — образными элементами, шаг закрепления которых соответствует шагу размещения форм, для фиксации форм от выпадания при.опрокидывании люльки, В известном блоке хлебопекарных форм для крепления последних применяются специальные крепежные элементы, и поэтому практической положительный эффект

Формула изобретения

1. ЛЮЛЬКА КОНВЕЙЕРА РАССТОЙМ0-ПЕЧНОГО АГРЕГАТА, включающая основание, связанные с ним две боковые пластины и хлебопекарные формы, установленные на основании, отличающаяся тем, что,, с целью упрощения конструкции и повышения удобства в эксплуатации, оснезначителен, так как не устраняется сложность сборки блока.

Целью изобретения является упрощение крепления форм на люльках l1 обеспечение удобства эксплуатации.

Цель достигается тем, что основание люльки выполнено в виде двух боковых пластин, соединенных поперечиной в виде одной цельной балки V — образного, например, профиля, причем одна из боковых пластин жестко прикреплена к торцу балки, а другая — выполнена съемной для осуществления возможности крепления на люльке форм с наружными пазами в днищах, На фиг, 1 показана люлька с расположением форм на балке; на фиг. 2 — съемная боковая пластина с элементами стыковочного узла.

Предложенная люлька состоит из боко20 вой пластины 1 основания и приваренной ддним концом перпендикулярно к ее плоскости поперечины-балки 2 с хлебопекарными формами 7, содержащей на другом конце планку 6 стыковочного узла, боковой пластины 3 со стыковочным элементом V— образным кронштейном 5 и пружинящего защелкивающего язычка 4, Положительный эффект достигается уменьшением трудозатрат на сборку блока

30 форм на люльке и повышением культуры производства. (56) 1. Авторское свидетельство СССР

N. 1123.615, кл. А 21 В 3/13; 1983. нование люльки выполнено в виде U-образной балки, одна из боковых пластин

40 люльки связана с балкой посредством разъемного соединения, а в днище каждой формы с наружной стороны выполнен паз для установки ее на балке.

2. Люлька по п.1, отличающаяся тем, 45 что пазы хлебопекарных форм выполнены

С-образными.
