Реферат



3 СОВЕТСКИХ

ИАЛИСТИЧЕСКИХ РЕСПУБЛИК

СО

СО

ПИСАНИЕ ИЗОБРЕТЕНИЯ

ГО

В О

ДАРСТВЕННОЕ ПАТЕНТНОЕ

MCTBO СССР (ГОСПАТЕНТ СССР) Ц

Фиг. 1 (21 (22 (4 (71 (72

Го (54 (5 то те

ТОРСКОМУ СВИДЕТЕЛЬСТВУ

4757043/33

2407.89

30.1293 Бюп Ив 48-.47

Могилевский машиностроительный институт

Сиваченко ЛА; Кургузиков AM„. Бочков СЛ„. ан ЕГ.

МЕЛЬНИЦА

Изобретение относится к оборудованию для

ro помола и позволит повысить производиь. Мельница содержит корус 1 с загрузоч2 и выгрузочным 3 отверстиями, рабочий орган (v) Я (n) 1839107 Al (51) 5 В02С19 00 в виде приводной траверсы 4 с дугообразными тороидно-винтовыми спиралями 11 — 13, планетарный механизм в виде центрального колеса с сателлитами Траверса 4 имеет корпус с радиально расположенными на наружной поверхности кронштейнами

20 и 22. Один конец кадой из спиралей 11 — 13 смонтирован посредством угла крепления на кронштейне, а другой — на оси сателлита Причем спирали 11 — 13 могут устанавливаться радиально, тангенциально и со смещением относительно друг друга по высоте. 3 зл.ф-лы, 3 ип.

1839107

Изобретение относится к оборудованию для тонкого помола промышленных объемов веществ преимущественно минерального происхождения твердостью 1-9 по шкале Мооса и может быть использовано 5 в промышленности строительных материалов, горнорудной, металлургической, химической, лакокрасочной, пищевой и других отраслях техники и технологии.

Цель изобретения — повышение произ- 10 водительности.

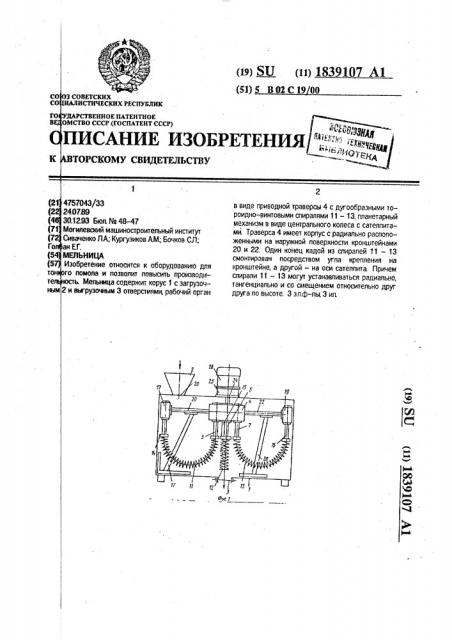

На фиг. 1 изображена мельница, общий вид; на фиг. 2 — радиальная установка спиралей; на фиг. 3 — тангенциальная установка спиралей, вид в плане. 15 . Мельница содержит корпус 1 с отверстиями 2 и 3 для загрузки и выгрузки, в котором размещены траверса 4 с валами

5 — 7, сателлитные зубчатые колеса 8-10, на осях которых установлены концы тороид- 20 но-винтовых спиралей 11-13, другие их концы смонтированы на осях 14-16 дополнительных опор 17-19, которые жестко связаны с траверсой 4 посредством кронштейнов 20-22. Сателлитные зубчатые 25 колеса 8-10 находятся в зацеплении с центральным колесом 23, которое жестко связано с валом 24 опоры 25 электродвигателя 26, а на кронштейнах 20 и 22 закреплены скребки 27 и 28. Спирали 11-13 30 могут быть установлены радиально оси корпуса, тангенциально и на разной высоте.

Мельница работает следующим образом. 35

Формула изобретения

1. МЕЛЬНИЦА, содержащая корпус с загрузочным и выгрузочным отверстиями, рабочий орган в виде приводной траверсы с дугообраэно изогнутыми тороидно-винтовыми спиралями, отличающаяся тем, что, с целью повышения производительности, она снабжена планетарным механизмом в виде центрального колеса с сателлитами, а траверса выполнена в виде полого корпуса с радиально расположенными на наружной поверхности кронштейнами, причем планетарный механизм размещен в корпуЧерез загрузочные отверстия 2 в рабочий корпус 1 загружаются сырьевые компоненты, включается электродвигатель 26 и через вал 24 опоры 25 передает крутящий момент на центральное колесо 23, от которого через сателлитные зубчатые колеса 810 — на валы 5 — 7, приводящие во вращение тороидно-винтовые спирали 11 — 13. Попадая в сходящиеся клиновые пространства между витками спиралей, материал подвергается интенсивной дезинтеграции под воздействием сжатия, сдвига и истирания. За счет реактивного момента, создаваемого от моментов трения во всех парах трения и от взаимодействия спиралей 11-13 с обрабатываемым материалом, вся система, т.е. спирали 11 — 13 вместе с траверсой 4, совершает планетарное вращательное движение относительно оси вала 24. При этом частота этого вращения существенно ниже, чем частота вращения спиралей 11 — 13 вокруг собственных осей. Скребки 27 и 28 перемещают материал из застойных зон в зоны действия тороидно-винтовых спиралей 11-13. По окончании требуемого цикла обработки, что при неизменных параметрах процесса обеспечивается варьированием времени, готовый для последующего технологического использования продукт выгружается через отверстие 3. Далее рабочий цикл повторяется в указанной последовательности, (56) Авторское свидетельство СССР

М 1709673, кл. 8 28 С 5/16, 1984, се ось центрального колеса соединена с выходным валом провода; при этом один конец каждой спирали смонтирован посредством узла крепления на кронштейне, а другой - на оси сателлита.

2. Мельница по п.1, отличающаяся тем, что спирали установлены радиально относительно оси корпуса, 3. Мельница по п.1, отличающаяся тем, что спирали расположены тангенциально оси корпуса, 4. Мельница по п.1. отличающаяся тем. что спирали установлены со смещением одна относительно другой по высоте.
