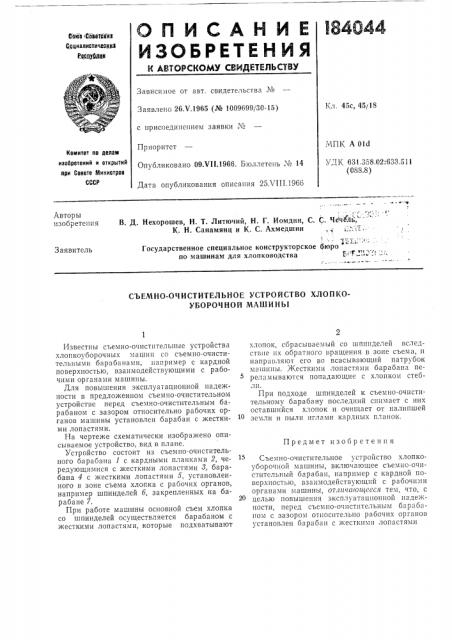

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз <Советсйив

Социалистический

Р седу@щи

Зависимое от авт. свидетельства №

Заявлено 26. тг.1965 (№ 1009699/30-15) Кл. 45с, 45!18 с присоединением заявки ¹.г<<1ПК А Old

Приоритет

Опубликовано 09. т" 1!.1966. Бюллетень ¹ 14

Дата опубликования описания 25Х111.1966

Комитет по делам изооретений и открытий лри Совете Министров

СССР

УДК 631.358.02:633.511 (088.8) Авторы изобретения

В. Д. Нехорошев, Н. Т. Литвчий, Н. Г. Иомдин, С

К. Н. Санамянц и К. С. Ахмедшин

Государственное специальное конструкторское по машинам для хлопководства

Заявитель

СЪЕМНО-ОЧИСТИТЕЛЪНОЕ УСТРОЙСТВО ХЛОПКОУБОРОЧНОЙ МАШИНЫ

Предмет изобретения

Известны съемно-очистительные устройства хлопкоуборочных машин со съемно-очистительными барабанами, например с кардной поверхностью, взаимодействующими с рабочими органами машины.

Для повышения эксплуатационной надежности в предложенном съемпо-очистительном устройстве перед съемно-очистительным барабаном с зазором относительно рабочих органов машины установлен барабан с жесткими лопастями.

На чертеже схематически изображено описываемое устройство, вид в плане.

Устройство состоит из съемпо-очистительного барабана 1 с кардными планками 2, чередующимися с жесткими лопастями 8, барабана 4 с жесткими лопастями 5, установленного в зоне съема хлопка с рабочих органов, например шпинделей 6, закрепленных на барабане 7.

При работе машины основной съем хлопка со шпинделей осуществляется барабаном с жесткими лопастями, которые подхватывают хлопок, сбрасываемый со шпинделей вследствие их обратного вращения в зоне съема, и направляют его во всасывающий патрубок машины. <Кестки<ми лопастями барабана переламываются попадающие с хлопком стебли.

При подходе шпинделей к съемно-очистительному барабану последний снимает с них оставшийся хлопок и очищает от налипшей земли и пыли иглами карлHblx планок.

Съем но-очистительное устройство хлопкоуборочной машины, включающее съемно-очистительный барабан, например с кардной поверхностью, взаимодействующий с рабочими органами машины, от.га<гагощееся тем, что, с

2о целью повышения эксплуатационной надежности, перед съемно-очистительным Gapaoaпом с зазором относительно рабочих органов установлен барабан с жесткими лопастями

184044 т

Редактор Т. Рыбалова

Заказ 2404(9 Тираж 650 Формат бум. 60)(90 /з Объем 0,13 изд. л. Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

i °

Составитель К. Василенко

Техред Г. E. Петровская Корректор О. Б. Тюрина
