184 Ю4

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 49а, 44

Заявлено 30.Х.1964 (№ 927895/25-8) с присоединением заявки ¹

МПК В 23b

УДК 621.952.8:621.952.5 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 09.Ъ" I I.1966. Бюллетень № 14

Дата опубликования описания 7.IX.1966

Автор изобретения

А. Г. Редченко

Краматорский завод тяжелого станко

Заявитель

СТАНОК ДЛЯ РАСТОЧКИ ГЛУБОКИХ ОТВЕРСТИИ

Известны станки для расточки глубоких отверстий в слитках алюминиевых сплавов, снаб>кенные шпиндельной и задней бабками, направляющей стойкой для борштанги, пневматической системой отсоса стружки и зажимным устройством для заготовок.

Предложенный станок отличается тем, что зажимное устройство установлено па направляющей стойке и задней бабке, между которьпли осуществляется зажим заготовки с торцов, и снабжено герметизирующим уплотнением, обеспечивающим отсос стружки из полости обрабатываемого отверстия.

Такое выполнение станка позволяет повысить точность обработки и упростить систему отсоса стружки.

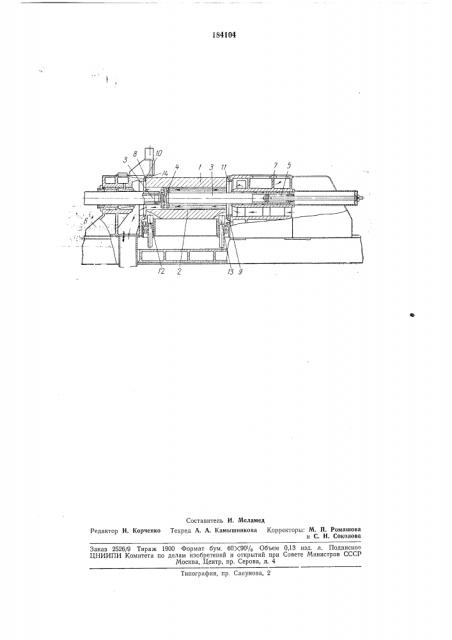

На чертеже изображена схема предлагаемого станка.

Заготовка 1 имеет отверстие 2, в котором расположена система борштанг 8 с конусным стыком 4. Борштанги соединяются при помощи гидропривода 5. Заготовка зажимается с торцов между служащей в качестве стружкоприемника неподвижной направляющей стойкой б борштанги и перемещающейся задней бабкой 7, снабженными зажимными устройствами 8, 9 с герметизирующим уплотнением 10.

На упорном кольце 11 выполнены рифленпя, гарантирующие надежность крепления заготовки, предварительная установка и центрирование которой осуществляются синхронным перемещением призм 12, 13 и упора 14.

10 Предмет изобретения

Станок для расточки глубоких отверстий в слитках алюминиевых сплавов, снабженный шпиндельной и задней бабками, направляющей стойкой для борштанги, пневматической системой отсоса стружки и зажимным устройством для заготовок, отличающийся тем, что, с целью повышения точности обработки и упрощения системы отсоса стружки, зажимное устройство установлено на направляющей стойке и задней бабке, между которыми осуществляется зажим заготовки с торцов, и снабжено герметизирующим уплотнением, обеспечивающим отсос струяки из полости обрабатываемого отверстия.

184104

12 Z
