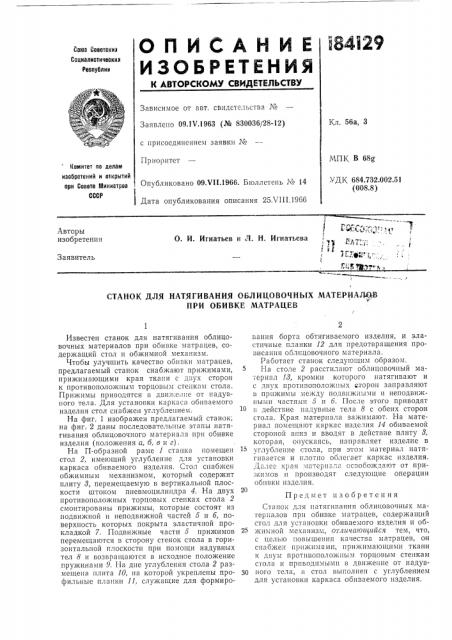

СПИ(:АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I".oIIii советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявле«о 09.17.1963 (№ 830036/28-12) с присоединением заявки №

Приоритет

Кл. 56а, 3

МПК В 68g

УДК 684.732.002.51 (008.8) Комитет по делам изобретений и открытий при Сосете Министрое

СССР

Опубликовано 09Х11.1966. Бюллетень № 14

Дата опубликования описания 25ХП1.1966

Авторы изобретения

О. И. Игнатьев и Л. Н. Игнатьева

Заявитель

CTAHOK ДЛЯ НАТЯГИВАНИЯ ОБЛИЦОВОЧНЫХ МАТЕРИАJhQB

ПРИ ОБИВКЕ МАТРАЦЕВ

Известен станок для натягивания облицовочных материалов при обивке матрацев, содержащий стол и обжимной механизм.

Чтобы улучшить качество обигки матрацев, предлагаемый станок снабжают прижимами, прижимающими края ткани с двух сторон к противоположным торцовым степкам стола.

Прижимы приводятся в двия;е,п;е от надувного тела. Для установки каркаса обиваемого изделия стол снабжен углублением.

На фиг. 1 изображен предлагаемый станок; на фиг: 2 даны последователы|ые этапы натягивания облицовочного материала при обивке изделия (положения а, б, в и г).

На П-образной раме 1 станка помещен стол 2, имеющий углубление для установки каркаса обиваемого изделия. Стол снабжен обжимным механизмом, который содержит плиту 8, перемещаемую в вертикальной плоскости штоком пневмоцилиндра 4. На двух противоположных торцовых стенках стола 2 смонтированы прижимы, которые состоят из подвижной и неподвижной частей 5 и б, поверхность которых покрыта эластичной прокладкой 7. Подвижные части 5 прижимов перемещаются в сторону стенок стола в горизонтальной плоскости при помощи надувных тел 8 и возвращаются в исходное положение пружинами 9. На д«е углубления стола 2 размещена плита 10, на которой укреплены профильные планки 11, служащие для формирования борта обтягиваемого изделия, и эластичные планки 12 для предотвращения провисания облицовочного материала.

Работает станок следующим образом.

На столе 2 расстилают облицовочный ма-ериал 18, кромки которого натягивают и с двух противоположных сторон заправляют

II прижимы между подвиж«ыми и неподвижными частями 5 и б. После этого приводят и действие надувные тела 8 с обеих сторон стола. Края материала зажимают. На материал помещают каркас изделия 14 обиваемой стороной впнз и вводят в действие плиту 3, которая, опускаясь, направляет изделие в углубление стола, при этом материал натягивается и плотно облегает каркас изделия.

Да;iee края материал-; освобождают от прижимов и производят следу,ощие операции об«вки изделия.

Предмет изобретения

Станок для натягивания облицовочных магериалов прп обивке матрацев, содержащий стол для улановки обиваемого изделия и обж и м н о Й wi e x H I{ H 3 t, or tt tI Io II1 II II, I те м, с целью повышения качества матрацев, он с«абжен прижимами, прижимающими ткани

K дьум противоположным торцовым стенкам стола и привод«мыми в движе«ие от надув30 ного тела, а стол выголнен с углублением для установки каркаса обиваемого изделия.
