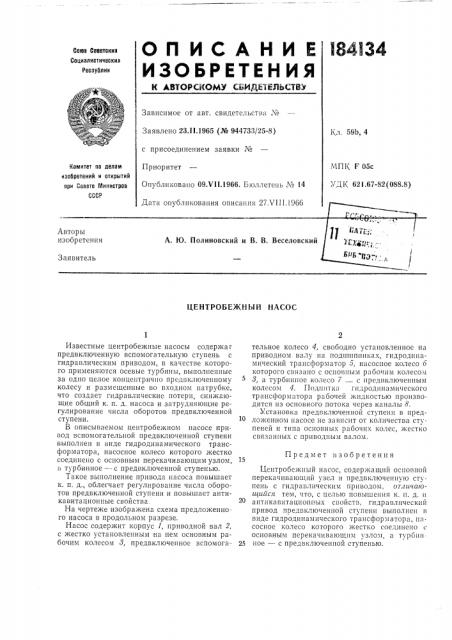

ЦЕНТРОБЕЖНЫЙ НАСОС

Известные центробежные насосы содержа г предвключенную вспомогательную ступень с гидравлическим приводом, в качестве которого применяются осевые турбины, выполненные за одно целое концептричио предвключенному колесу и размещенные во входном патрубке, что создает гидравлические потери, снижающие общий к. п. д. насоса и затрудняющие регулирование числа оборотов предвключенной ступени.

В описываемом центробежном насосе привод вспомогательной предвключенной ступени выполнен в виде гидродинамического трансформатора, насосное колесо которого жестко соединено с основным перекачивающим узлом, а турбинное — с предвключенной ступенью.

Такое выполнение привода насоса повышает к. п. д., облегчает регулирование числа оборотов предвключенной ступени и повышает антикавитационные свойства.

На чертеже изображена схема предложенного насоса в продольном разрезе.

Насос содержит корпус 1, приводной вал 2, с жестко установленным на нем основным рабочим колесом 8, предвключенное вспомогательное колесо 4, свободно установленное на приводном валу на подшипниках, гидродпнамический трансформатор 5, насосное колесо 6 которого связано с основным рабочим колесом

3, а турбинное колесо 7 с предвключепным колесом 4. Подпитка гидродинамического трансформатора рабочей л идкостью производится из основного потока через каналы 8.

Установка предвключенной ступени в предложенном насосе не зависит от количества ступеней и типа основнblх рабочих колес, жестко связанных с приводным валом.

Предмет изобретения

Центробежный насос, содержащий основной перекачивающий узел и предвключен ую ступень с гидравлическим приводом, отличаюtquucл тем, что, с целью повышения к. и. д. и антикавитациош1ых свойств, гидравлический привод предвключенной ступени выполнен в виде гидродинамического трансформатора, насосное колесо которого жестко соединено с основным перекачивающим узлом, а турбин

25 ное — с предвключенцой ступенью.
