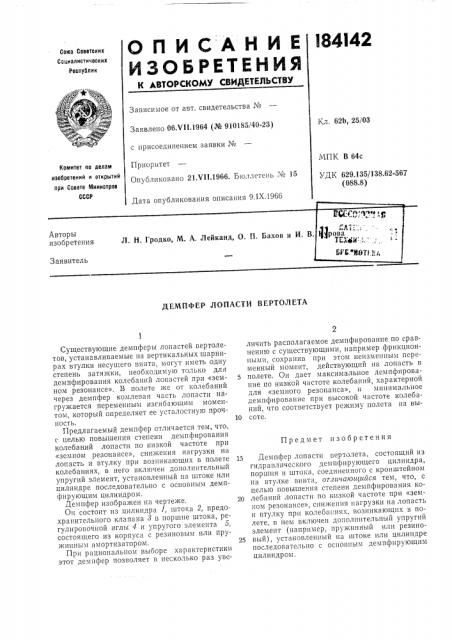

О П И С А Н И Е l84I42
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Секта Советских
Социалистических
Республик
Зависимое от авт. свидетельства Мо
Кл. 62Ь, 25/03
Заявлено 06.И1.1964 (№ 910185/40-23) с присоединением заявки Ме
Приоритет
Опубликовано 21.V11.1966. Бюллетень М 15
МПК В 64с
УДК 629.135/138.62-567 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР ния описания 9.IX.!9бб
ДЕМЛФЕР ЛОПАСТИ ВЕРТОЛЕТА
Предмет изобретения
Существующие демпферы лопастей вертолетов, устанавливаемые на вертикальных шарнирах втулки несущего винта, могут иметь одну степень затяжки, необходимую только для демпфирования колебаний лопастей при «земном резонансе». В полете же от колебаний через демпфер комлевая часть лопасти нагру>кается переменным изгибающим моментом, который определяет ее усталостную прочность.
Предлагаемый демпфер отличается тем, что, с целью повышения степени демпфирования колебаний лопасти по низкой частоте при
«земном резонансе», снижения нагрузки на лопасть и втулку при возникающих в полете колебаниях, в него включен дополнительный упругий элемент, установленный па штоке или цилиндре последовательно с основным демпфирующим цилиндром.
Демпфер изображен на чертеже.
On состоит из цилиндра 1, штока 2, предохранительного клапана > вв ппоорршшнпе е шшттооккаа, регулировочной иглы 4 и упругого элемента 5, состоящего из корпуса с резиновым или пру>кинным амортизатором.
При рациональном выборе характеристики этот демпфер позволяет в несколько раз увеличить располагаемое демпфирование по сравнению с существующими, например фрикционпыми, сохранив при этом неизменным переменный момент, действующий на лопасть в
5 полете. Он дает максимальное демпфирование по низкой частоте колебаний, характерной для «земного резонанса», и минимальное демпфирование при высокой частоте колебаний, что соответствует режиму полета на вы10 соте.
15 Демпфер лопасти вертолета, состоящий из гидравлического демпфирующего цилиндра, поршня и штока, соединенного с кронштейном на втулке винта, отличающийся тем, что, с целью повышения степени демпфирования ко20 лебаний лопасти по низкой частоте при «земном резонансе», сни>кешгя нагрузки на лопасть и втулку при колебаниях, возникающих в полете, в нем включен дополнительный упругий элемент (например, пружинный нли резино25 вый), установленный на штоке или цилиндре последовательно с основным демпфирующим цилиндром.
