Реферат

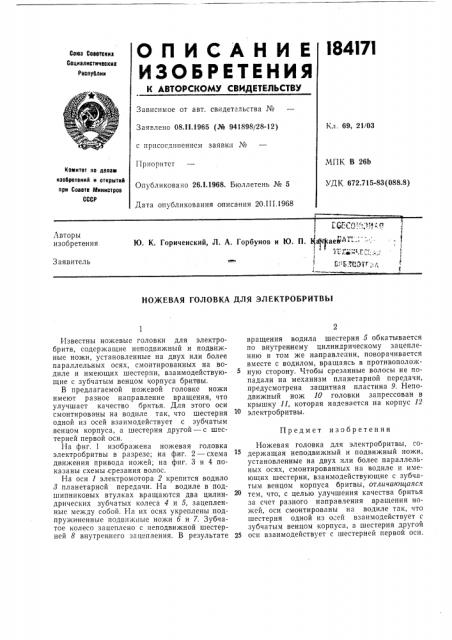

OnNCAHH Е

ИЗОБРЕТЕЫИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l84I7l

Соаэ Советснив

Социвлистичвснин

Респуелин

Зависимое от авт. свидетельства №

Кл. 69, 21/03

Заявлено 08,11.1965 (¹ 941898/28-12) с присоединением заявки №

Приоритет

МПК В 26Ь

УДК 672.715-83(088.8) Комитет по делом изоеретемиА и отнрытий при Совете Мимистров

СССР

Опубликовано 26.1.1968. Бюллетень № 5

Дата опубликования описания 20.III.1968

Авторы изобретения

Ю. К. Гориченский, Л. А. Горбунов и Ю. П.

Заявитель

Б" ЬЛМТг. . i, НОЖЕВАЯ ГОЛОВКА ДЛЯ ЭЛЕКТРОБРИТВЫ вращения водила шестерня 5 обкатывается по внутрен нему цилиндрическому зацеплению в том же направлении, поворачивается вместе с водилом, вращаясь в противоположную сторону. Чтобы срезанные волосы не попадали на механизм планетарной передачи, предусмотрена защитная пластина 9. Неподвижный нож 10 головки запрессован в крышку 11, которая надевается на корпус 12 электробритвы.

Ножевая головка для электробритвы, содержащая неподвижный и подвижный ножи, установленные на двух или более параллельных осях, смонтированных на водиле и имеющих шестерни, взаимодействующие с зубчатым венцом корпуса бритвы, отличающаяся тем, что, с целью улучшения качества бритья за счет разного направления вращения ножей, оси смонтированы на водиле так, что шестерня одной из oeit взаимодействует с зубчатым венцом корпуса, а шестерня другой

25 оси взаимодействует с шестерней первой оси, Известны ножевые головки для электробритв, содержащие неподвижный и подвижные ножи, установленные на двух или более параллельных осях, смонтированных на водиле и имеющих шестерни, взаимодействующие с зубчатым венцом корпуса бритвы.

В предлагаемой ножевой головке ножи имеют разное направление вращения, что улучшает качество бритья. Для этого оси смонтированы на водиле так, что шестерня одной из осей взаимодействует с зубчатым венцом корпуса, а шестерня другой — с шестерней первой оси.

На фиг. 1 изображена ножевая головка электробритвы в разрезе; на фиг. 2 — схема движения привода ножей; на фиг. 3 и 4 показаны схемы срезания волос.

На оси 1 электромотора 2 крепится водило

8 планетарной передачи. На водиле в подшипниковых втулках вращаются два цилиндрических зубчатых колеса 4 и 5, зацепленные между собой. На их осях укреплены подпружиненные подвижные ножи б и 7. Зубчатое колесо зацеплено с неподвижной шестерней 8 внутреннего зацепления. В результате

Предмет изобретения

184171

12

Ф» аг.3

Фм. Ф
