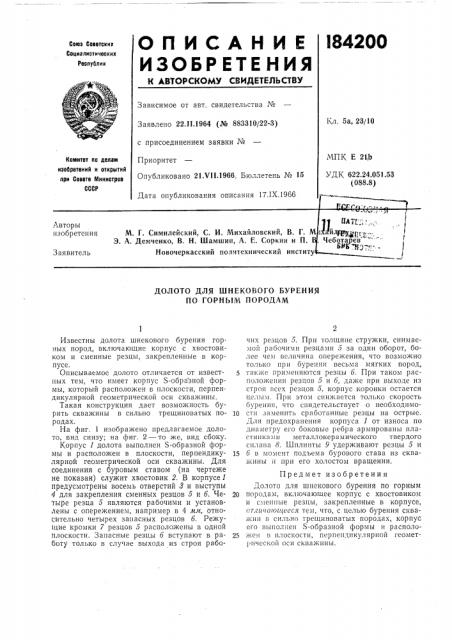

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 5а, 23/10

Заявлено 22.11.1964 (№ 883310/22-3) с присоединением заявки №

Приоритет

Опубликовано 21 VII.1966. Бюллетень № 15

МПК Е 21b

УДК 622.24,051.53 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

ДОЛОТО ДЛЯ ШНЕКОВОГО БУРЕНИЯ

ПО ГОРНЫМ ПОРОДАМ

Известны долота шнекового бурения горных пород, включающие корпус с хвостовиком и сменные резцы, закрепленные в корпусе.

Описываемое долото отличается от известных тем, что имеет корпус S-образной формы, который расположен в плоскости, перпендикулярной геометрической оси скважины.

Такая конструкция дает возможность бурить скважины в сильно трещиноватых породах.

На фиг. 1 изображено предлагаемое долото, вид снизу; на фиг. 2 — то же, вид сбоку.

Корпус 1 долота выполнен S-образной формы и расположен в плоскости, перпендикулярной геометрической оси скважины. Для соединения с буровым ставом (на чертеже не показан) служит хвостовик 2. В корпусе1 предусмотрены восемь отверстий 8 и выступы

4 для закрепления сменных резцов 5 и б. Че rbtpe резца 5 являются рабочими и установлены с опережением, например в 4 тш, относительно четырех запасных резцов б, Режу1цие кромки 7 резцов 5 расположены в одной плоскости, Запасные резцы 6 вступают в работу только в случае выхода из строя рабочих резцов 5. При толщине стружки, снимаемой рабочими резцами 5 за один оборот, более чем величина опережения, что возможно только при бурении весьма мягких пород, 5 также применяются резцы б. При таком расположении резцов 5 и 6, даже при выходе из строя всех резцов 5, корпус коронки остается целым. При этом снижается только скорость бурения, что сьидетельствует о необходимо10 сти заменить сработанные резцы на острые.

Для предохранения корпуса 1 от износа по диаметру его боковые ребра армированы пластинками металлокерамического твердого сплава 8. Шплинты 9 удерживают резцы 5 и

15 6 в момент подъема бурового става из скважины и при его холостом вращении.

Предмет изобретения

Долото для шнекового бурения по горным

20 породам, включающее корпус с хвостовиком и сменные резцы. закрепленные в корпусе, отли тю)цееся тем, что, с целью бурения скважин в сильно трещиноватых породах, корпус его выполнен S-образной формы i> располо25 жен в плоскости, перпендикулярной геометрической оси скважины, 184200
