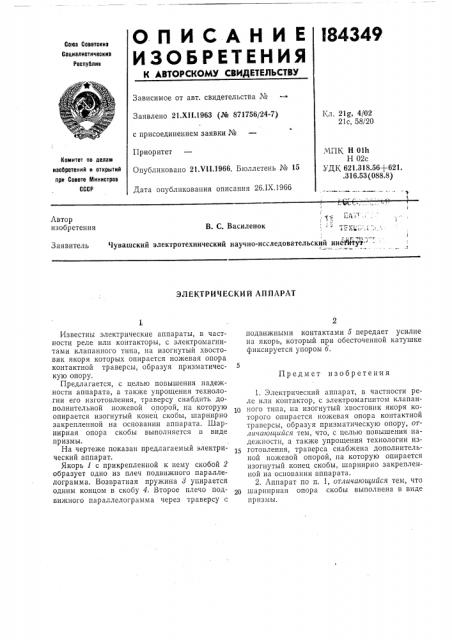

О П И С А Н И Е l84349

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтокиз

Социалиотичеокиз

Реопублив

Зависимое от авт. свидетельства №

Заявлено 21.XII.1963 (¹ 871756/24-7) с присоединением заявки №

Кл. 21g, 4/02

21с, 58/20

Приоритет

Опубликовано 21.V11.1966. Бюллетень № 15

Дата опубликования описания 26.IX.19бб

МПК H 01h

Н 02с

УДК 621.318.56+621.

316 53(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. С. Василенок

"(Г

Чувашский электротехнический научно-исследовательский ине1 йтув. Заявитель

ЭЛЕКТРИЧЕСКИЙ AIIIIAPAT

Предмет изобретения

Известны электрические аппараты, в частности реле или контакторы, с электромагнитами клапанного типа, на изогнутый хвостовик якоря которых опирается ножевая опора контактной траверсы, образуя призматическую опору.

Предлагается, с целью повышения надежности аппарата, а также упрощения технологии его изготовления, траверсу снабдить дополнительной ножевой опорой, на которую опирается изогнутый конец скобы, шарнирно закрепленной на основании аппарата. Шарнирная опора скобы выполняется в виде призмы.

На чертеже показан предлагаемый электрический аппарат.

Якорь 1 с прикрепленной к нему скобой 2 образует одно из плеч подвижного параллелограмма. Возвратная пружина д упирается одним концом в скобу 4. Второе плечо подвижного параллелограмма через траверсу с подвижными контактами б передает усилие на якорь, который при обесточенной катушке фиксируется упором 6.

1. Электрический аппарат, в частности реле или контактор, с электромагнитом клапанного типа, «а изогнутый хвостовнк якоря которого опирается ножевая опора контактной траверсы, образуя призматическую опору, отличающийся тем, что, с целью повышения надежности, а также упрощения технологии изготовления, траверса снабжена дополнительной ножевой опорой, па которую опирается изогнутый конец скобы, шарнирно закрепленной на основании аппарата.

2. Аппарат по п. 1, отличающийся тем, что

20 шарнирная опора скобы выполнена в виде призмы.

184349

Заказ 2532/7 Тираж 2825 Формат бум. 60X90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель И. Ивановскай

Редактор П, А. Вербова Текред Г. Е. Петровская

Корректоры: О. Б. Тюрийа и С. М. Белугина
