Способ получения клеевой пасты

Способ получения клеевой пасты

Иллюстрации

Показать все

Реферат

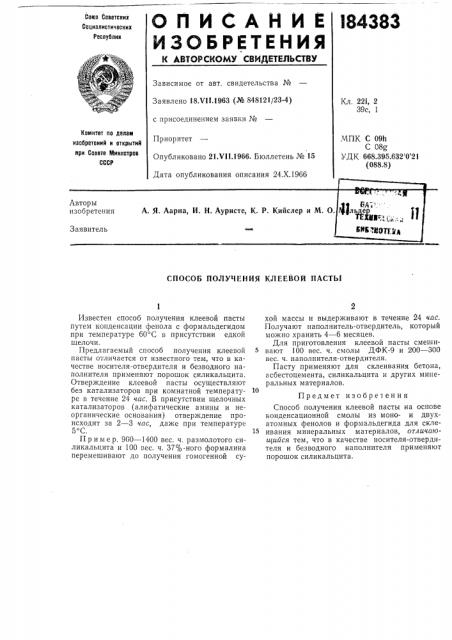

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Goes Советских

Социалистических

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 18Х11.1963 (№ 848121/23-4) Кл. 221, 2

39с, 1 с присоединением заявки №

Комитет по делам иаобретеиий и открытий при Совете Иииистров

СССР

Приоритет

Опубликовано 21.Ч11.1966. Бюллетень № 15

Дата опубликования описания 24.Х.1966

МПК С 09h

С 08д

УДК 668.395.632 0 21 (088,8) СПОСОБ ПОЛУЧЕНИЯ КЛЕЕВОЙ ПАСТЫ

Известен способ получения клеевой пасты путем конденсации фенола с формальдегидом при температуре 60 С в присутствии едкой щелочи.

Предлагаемый способ получения клеевой пасты отличается от известного тем, что в качестве носителя-отвердителя и безводного наполнителя применяют порошок силикальцита.

Отверждение клеевой пасты осуществляют без катализаторов при комнатной температуре в течение 24 час. В присутствии щелочных катализаторов (алифатические амины и неорганические основания) отверждение происходит за 2 — 3 час, даже при температуре

5 С, Пример. 900 — 1400 вес. ч. размолотого силикальцита и 100 всс. ч. 37%-ного формалина перемешивают до получения гомогенной сухой массы и выдерживают в течение 24 час.

Получают наполнитель-отвердитель, который можно хранить 4 — 6 месяцев.

Для приготовления клеевой пасты смешивают 100 вес. ч. смолы ДФК-9 и 200 — 300 вес. ч. наполнителя-отвердителя.

Пасту применяют для склеивания бетона, асбестоцемента, силикальцита и других минеральных материалов.

Предмет изобретения

Способ получения клеевой пасты на основе конденсационной смолы из моно- и двухатомных фенолов и формальдегида для склеивания минеральных материалов, отличаюи1ийся тем, что в качестве носителя-отвердителя и безводного наполнителя применяют порошок силикальцита.
