Индуктивный акселлерометр
Иллюстрации
Реферат

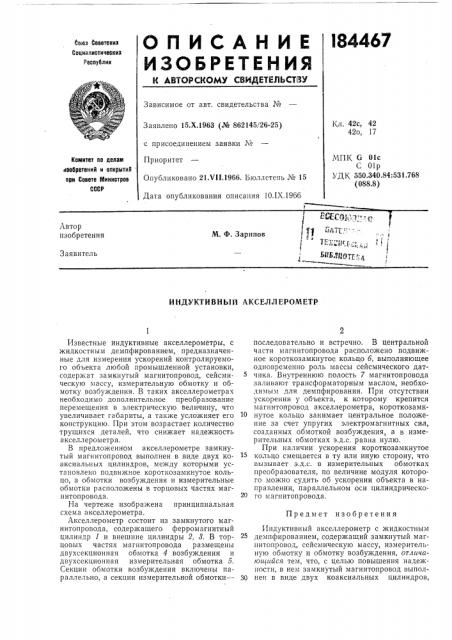

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
Ссаз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42с, 42
42о, 17
Заявлено 15.Х.1963 (№ 862145/26-25) с присоединением заявки ¹
Приоритет
Опубликовано 21 VII.1966, Бюллетень № 15
Дата опубликования описания 10.IX.1966
МПК 6 01с
С 01р
У ДК 550,340.84:531.768 (088.8) Комитет по делам лэобретениЯ и открытиЯ при Совете Министров
СССР
Автор изобретения
М. Ф. Зарипов
Заявитель
И НДУКТИ В Н Ый АКСЕЛЛ ЕРОМЕТР последовательно и встречно. В центральной части магнитопровода расположено подвижное короткозамкнутое кольцо б, выполняющее одновременно роль массы сейсмического датчика. Внутреннюю полость 7 магнитопровода заливают трансформаторным маслом, необходимым для демпфирования. При отсутствии ускорения у объекта, к которому крепится магпитопровод акселлерометра, короткозамк10 нутое кольцо занимает центральное положение за счет упругих электромагнитных сил, созданных обмоткой возбуждения, а в измерительных обмотках э.д.с. равна нулю.
При наличии ускорения короткозамкнутое кольцо смещается в ту или иную сторону, что вызывает э.д.с. в измерительных обмотках преобразователя, по величине модуля которого можно судить об ускорении объекта в направлении, параллельном оси цилиндрическо20 го магпитопровода.
Индуктивный акселлерометр с жидкостным демпфированием, содержащий замкнутый магпитопровод, сейсмическую массу, измерительную обмотку и обмотку возбуждения, отличиюи1ийся тем, что, с целью повышения надежности, в нем замкнутый магнитопровод выпол-.
ЗО нен в виде двух коаксиальных цилиндров, Известные индуктивные акселлерометры, с жидкостным демпфированием, предназначенные для измерения ускорений контролируемого об ьекта любой промышленной установки, содержат замкнутый магнитопровод, сейсмическую массу, измерительную обмотку и обмотку возбуждения. В таких акселлерометрах необходимо дополнительное преобразование перемещения в электрическую величину, что увеличивает габариты, а также усложняет его конструкцию. При этом возрастает количество трущихся деталей, что снижает надежность акселлерометра.
В предложенном акселлерометре замкнутый магнитопровод выполнен в виде двух коаксиальных цилиндров, между которыми установлено подвижное короткозамкнутое кольцо, а обмотки возбуждения и измерительные обмотки расположены в торцовых частях магнитопровода.
На чертеже изображена принципиальная схема акселлерометра.
Акселлерометр состоит из замкнутого магнитопровода, содержащего ферромагнитный цилиндр 1 и внешние цилиндры 2, 8. В торцовых частях магнитопровода размещены двухсекционная обмотка 4 возбуждения н двухсекционная измерительная обмотка б.
Секции обмотки возбуждения включены параллельно, а секции измерительной обмотки—
Предмет изобретения
184467
4Составитель Ю. Р. Дадерко
Редактор T. Рыбалова Техред Г. E. Петровская Корректор Г. E. Опарина
Заказ 2534/10 Тираж 1520 Формат бум. 60 (90 /з Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, р. Сапунова, 2 между которыми установлено подвижное ко роткозамкнутое кольцо, а обмотки возбуждения и измерительные обмотки расположены и торцовых частях магнитопровода.
